蜂窝填充弧形支撑结构件设计方案

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537861
  • 蜂窝填充弧形支撑结构件设计方案
  • 蜂窝填充弧形支撑结构件设计方案
  • 蜂窝填充弧形支撑结构件设计方案

  做结构设计这些年,碰到过不少需要兼顾减重与承载的工况,这类带蜂窝填充的弧形支撑件,最早是在3D打印的工装治具上接触到的,后来发现这类结构在轻量化承载场景里的适配性比预想的广很多。先从实际应用场景说,这类结构最常见的使用场景是小批量定制的设备支撑垫块、非标自动化线的工件承托座、3D打印的功能样件支撑,还有部分需要减重的手持设备内部支撑骨架,尤其是在不需要开模、采用增材制造直接加工的场景下,这种填充式结构的优势会被放得很大,不需要额外做抽壳、减重槽的二次加工,一体打印就能直接满足强度和重量的双重要求。

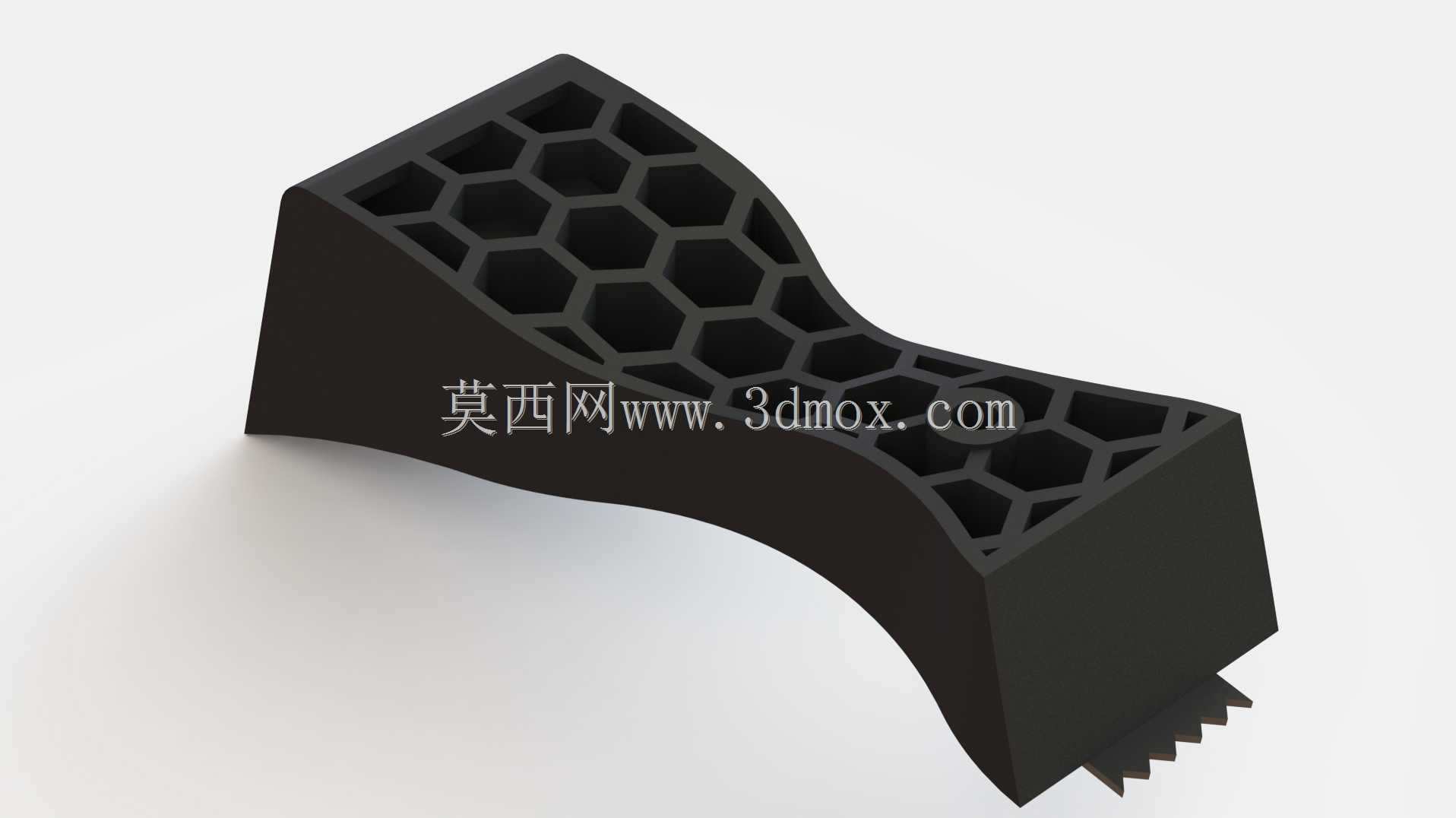

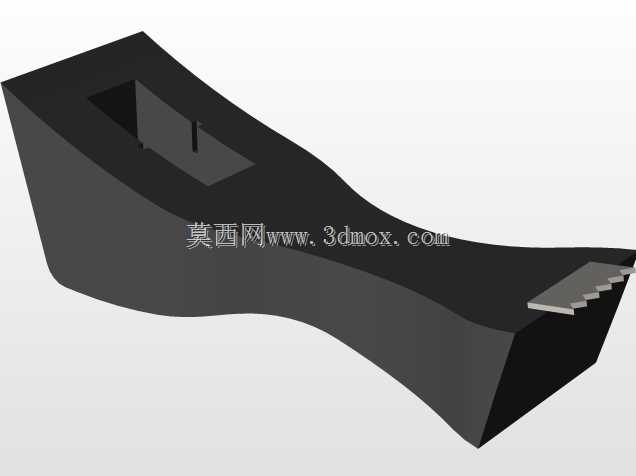

  说回这个构件本身的功能特性,整体是两端平直、中间收窄的弧形过渡造型,底部带锯齿状的防滑咬合结构,上端面是平整的承托面,内部采用正六边形蜂窝填充,外壁保留均匀的壁厚。这种设计的核心逻辑是用最少的材料实现最大的抗弯抗扭强度,正六边形蜂窝结构的力学特性是行业内公认的,各方向受力均匀,不会出现直角加强筋那种应力集中的问题,在承受垂直方向的压载时,蜂窝壁可以均匀分散载荷,避免局部应力过大导致的结构断裂。中间收窄的弧形段不是为了造型好看,是为了避让安装空间里的周边干涉部件,很多非标设备的安装位空间局促,直上直下的支撑件会和旁边的管线、运动部件产生干涉,做弧形收窄就能在保证两端安装贴合面积的前提下,避开中间的干涉区域,这也是很多现场测绘改型时常用的设计思路。

  从设计思路上拆解的话,做这类结构首先要确定两端的安装边界,两端的平直段长度要匹配对应的安装接触面,保证足够的接触面积,避免压应力过大压坏配合面,外壁厚度要根据选用的打印材料调整,如果用PLA材料做样件,壁厚1.5-2mm就能满足普通工装的承载要求,如果用尼龙或者金属3D打印做功能件,壁厚可以适当减薄到1-1.2mm,配合内部蜂窝填充就能达到足够的强度。蜂窝的单元格尺寸也不是随便定的,单元格太大的话,局部承托力不足,上端面受压容易出现凹陷,单元格太小的话,打印时长会大幅增加,材料利用率下降,一般单元格的内切圆直径控制在壁厚的8-10倍是比较合理的区间,既能保证填充的支撑强度,又不会过多增加打印成本。底部的锯齿结构是为了增大和安装基面的摩擦力,尤其是在没有螺栓固定、仅靠压载定位的场景下,锯齿可以嵌入基面的微小不平整处,避免支撑件受侧向力时出现滑移,锯齿的角度一般控制在90-120度,齿高1-2mm就足够,太高的话反而会导致支撑面不平稳,降低整体的支撑稳定性。

  再聊安装边界的注意事项,这类支撑件的上端面平面度要控制在0.2mm以内,保证和被支撑工件的面接触充分,不会出现点接触导致的应力集中,两端的平直段端面要和安装基面垂直,角度偏差控制在±0.5度以内,避免安装后出现倾斜,导致受力方向偏移。弧形段的最小壁厚不能小于整体外壁的设计厚度,做曲面过渡的时候要检查曲率变化,避免出现局部壁厚过薄的打印缺陷,尤其是在弧形和两端平直段的过渡位置,要做圆角过渡,不要出现直角转折,减少应力集中的同时也能避免3D打印时的层间剥离问题。另外这种蜂窝填充结构是半开放的吗?不,这个构件的填充是封闭在内部的?不对,看模型的端面是开放的蜂窝孔,这种设计是为了进一步减重,同时如果需要走管线的话,还可以顺着蜂窝孔穿线,在一些需要集成气路、线路的工装里,这种开放蜂窝孔还能充当走线路径,不用额外设计走线槽,算是结构功能一体化的设计。

  实际使用的时候,这类支撑件的承载能力可以通过调整蜂窝密度、壁厚来适配,比如承载10kg以内的轻型工件,用20%填充密度的PLA打印就足够,承载50kg以内的工件,可以把填充密度提到40%,换用PETG或者尼龙材料,就能满足使用要求。和传统的实心支撑块比,这种结构的重量能降低60%以上,材料消耗减少一半以上,尤其是在小批量定制场景下,不用开模,直接三维建模后打印就能使用,生产周期比机加工金属件短很多,成本也更低。很多刚接触结构设计的工程师做减重设计的时候,第一反应是做大抽壳、加十字加强筋,其实在增材制造的场景下,仿生蜂窝填充的结构性能比传统加强筋好很多,而且建模难度也不高,现在很多三维软件都有自带的填充功能,只要确定好外壁轮廓,就能自动生成内部的蜂窝结构,再根据受力方向调整蜂窝的朝向,就能快速做出符合要求的轻量化支撑件。

  还要提一下受力校核的要点,做这类结构的时候,不要只算整体的压应力,还要校核弧形段的侧向抗弯强度,中间收窄的位置是整个构件的受力薄弱点,这里的蜂窝密度可以适当比两端高10%-15%,或者在弧形段的内壁加一圈局部加厚的过渡筋,避免受侧向力的时候从中间弯折。另外底部的锯齿结构不要做在整个底面,两端平直段的边缘位置要保留5-8mm的平整边,保证放置的时候的基准面平整,锯齿只做在中间区域,这样既能保证防滑效果,又不会因为齿形导致整体放置不稳。很多新手做防滑结构的时候会把整个底面都做齿形,结果放在平台上的时候会出现晃动,反而影响支撑精度,这个细节在实际设计的时候要特别注意。
