长方体构件稳态热传导膨胀分析仿真模型

　　在工业装备的热设计环节，结构件的温度场分布与热变形量是决定设备运行可靠性的核心指标之一，这类长方体块状构件广泛存在于电子设备散热基板、工业炉衬里模块、动力装置隔热支撑块等场景中，不同工况下的热应力累积会直接导致配合面错位、密封失效、连接预紧力衰减等工程问题，因此在设计阶段完成精准的热-结构耦合仿真，是规避后期现场整改成本的必要步骤。该仿真模型围绕块状构件的稳态传热过程搭建，首先完成几何域的离散处理，采用结构化四面体网格对实体区域进行划分，针对构件表面的约束安装点位做局部网格加密，确保边界条件加载位置的计算精度，避免因网格尺寸过大导致的温度梯度计算失真。模型的边界设置完全贴合实际安装工况：构件侧面的多个连接点位设置固定约束，

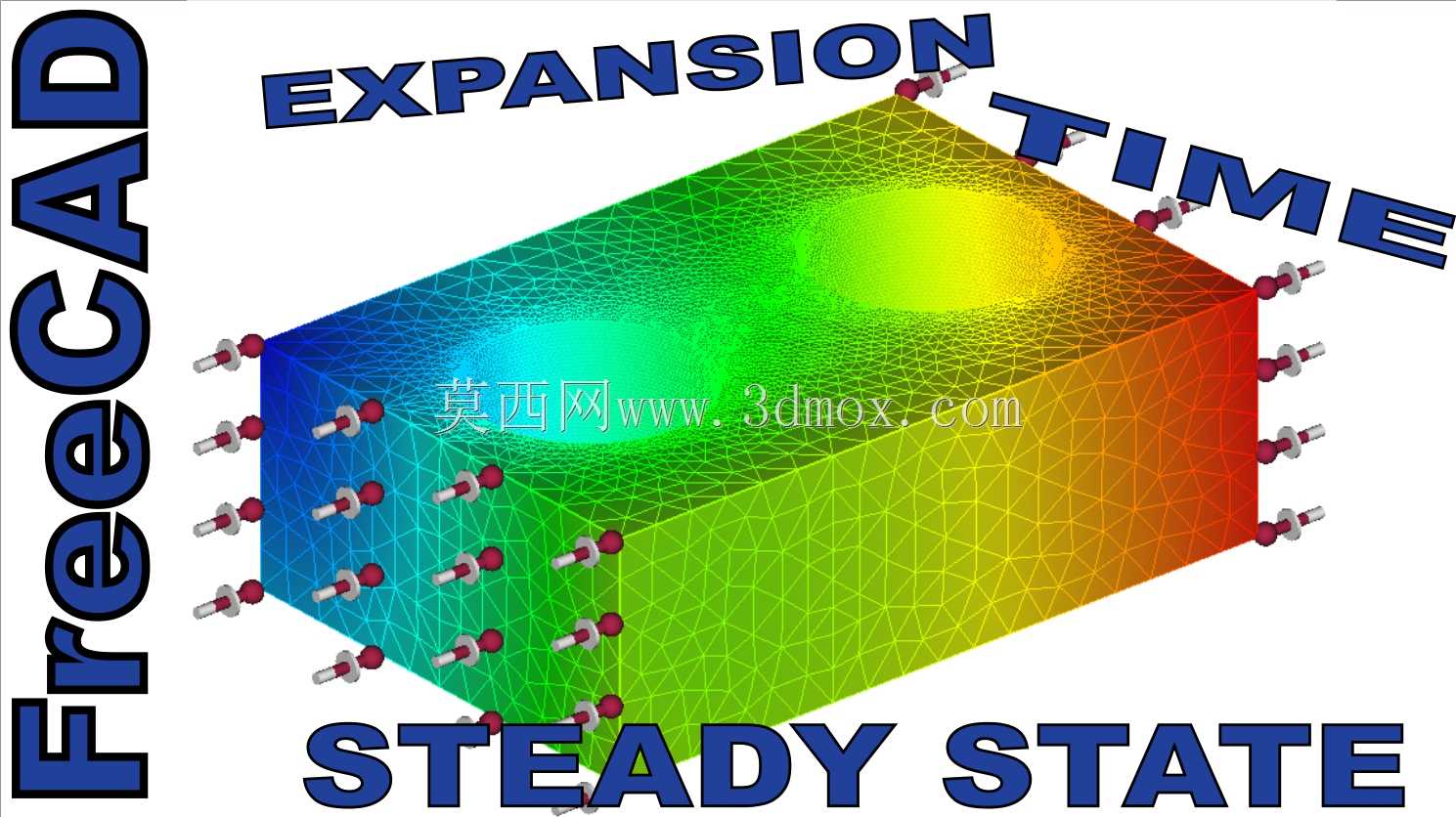

　　模拟实际装配中螺栓锁紧的边界状态，对应工程中构件通过侧部连接点固定在安装基座上的真实场景；传热边界根据实际工况设置不同面域的热交换条件，分别对应高温热源接触区域、自然对流散热区域、绝热接触面三类典型传热界面，还原构件在设备内部的真实受热环境。从仿真结果的云图呈现可以直观看到，构件内部的温度场呈现连续梯度分布，高温区域集中在顶部热源接触位置，温度沿构件实体向低温侧逐步传导，不同颜色的云图分区对应不同温度区间的分布范围，能够直接读取任意点位的温度数值，为后续的材料耐温选型提供数据支撑。同时模型耦合了热膨胀计算模块，基于温度场的计算结果映射结构应力场，可输出不同温度下构件各方向的热变形量，尤其是侧部连接点位的位移量，

　　能够直接指导安装间隙的预留设计，避免热态下构件膨胀挤压相邻部件造成的结构干涉。在建模逻辑上，该模型采用参数化搭建思路，所有边界条件、材料属性、网格尺寸均设置为可调整参数，工程师可根据实际项目中的构件尺寸、材料导热系数、环境温度、热源功率等参数快速修改模型，适配不同材质的金属构件、非金属隔热块的热分析需求，无需重新搭建仿真框架。模型的几何外形严格遵循块状构件的通用安装边界，侧部的连接点位置按照常规安装孔位的排布规律设置，预留的安装空间尺寸可直接匹配常规的M6-M12规格螺栓连接场景，构件的长宽高比例参考工业中常用的支撑块、散热基板的通用尺寸比例设计，可直接作为基础模块嵌入到整机设备的热仿真流程中，减少重复建模的工作量。

　　在实际工程应用中，这类热分析模型可覆盖多个场景：在电力电子设备中，可用于分析功率模块安装基板的温度分布与热变形，优化散热通道设计；在工业加热设备中，可用于计算炉内支撑块的热应力，校核高温下的结构强度；在通用机械装备中，可用于分析发动机周边支撑构件的热位移，优化装配间隙预留值。模型的稳态计算设置对应设备长时间连续运行后的热平衡状态，这一状态是设备运行中持续时间最长、热变形最稳定的工况，也是结构设计中最需要重点校核的工况，通过该模型的仿真计算，可提前预判结构的热变形风险，在设计阶段调整约束位置、优化散热路径、更换适配的材料，将热变形量控制在允许的公差范围内，避免设备投用后出现因热胀冷缩导致的故障。
