带孔方块有限元网格区域划分分析案例

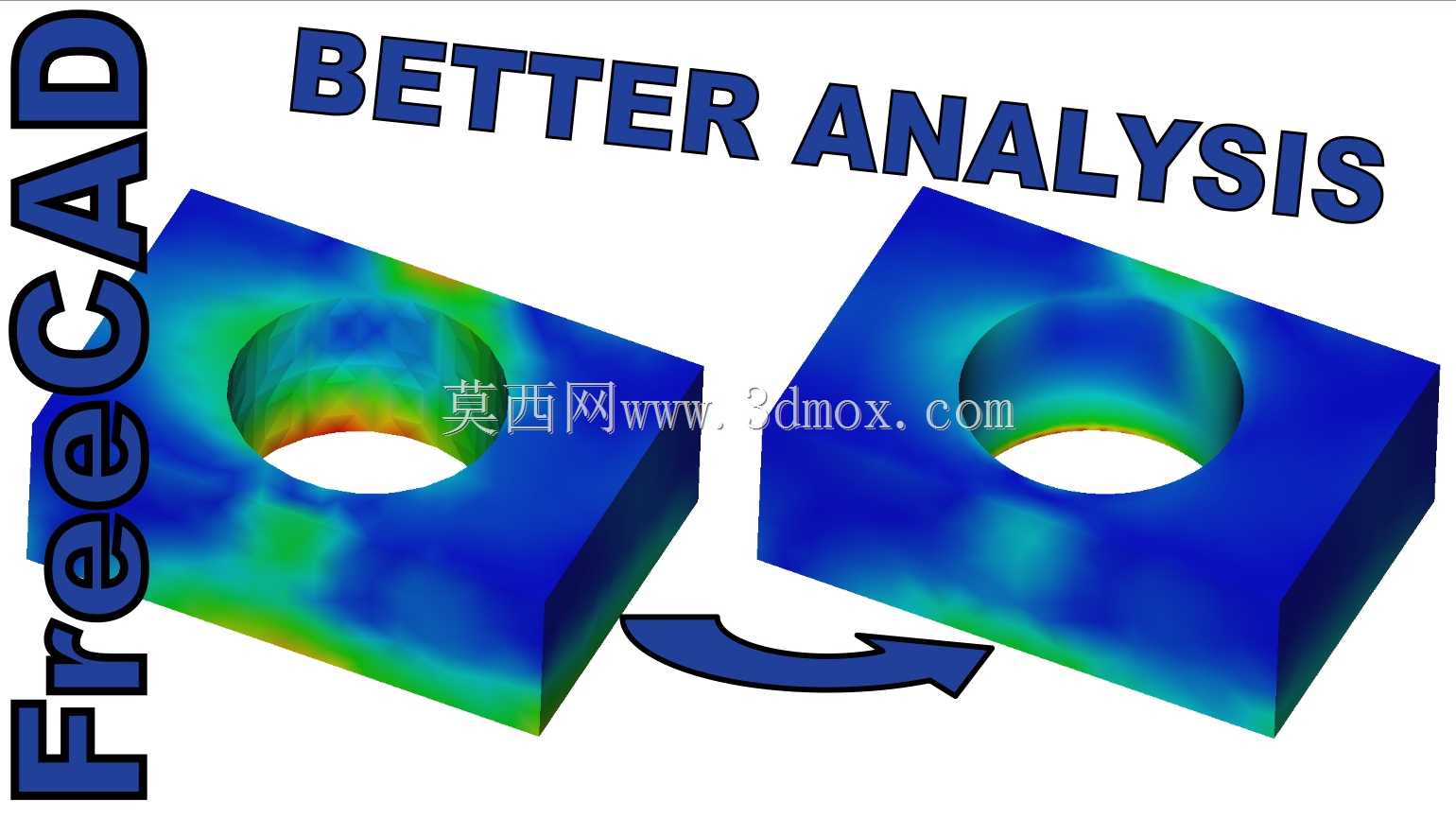

　　在机械结构的有限元仿真分析工作中，网格区域的合理划分直接决定了仿真结果的精度与计算效率，本次展示的带孔方块网格优化案例，正是针对工程中常见的孔边应力集中问题，演示网格区域精细化处理的实际应用逻辑。这类带中心通孔的方块结构，在通用机械零部件领域应用极为广泛，小到液压阀块的安装孔位、工装夹具的定位基座，大到减速机箱体的连接凸台、机床工作台的固定支座，都会用到类似的结构形式，孔边区域往往是应力集中的高发位置，也是结构失效的风险点，常规的全局均匀网格划分方式，要么为了保证孔边精度把整体网格尺寸设得极小，导致整体计算量陡增、求解时间过长，要么为了控制计算规模放大网格尺寸，使得孔边的应力梯度变化无法被准确捕捉，得到的仿真结果和实际受力情况偏差较大，无法指导结构优化设计。

　　从设计思路来看，这个案例的核心逻辑是对结构的不同受力区域做差异化网格处理，针对孔周应力变化剧烈的环形区域，单独划分出精细化的网格控制区域，在这个区域内采用更小的网格单元尺寸，保证应力集中区域的计算精度，能够准确捕捉孔边从高应力到低应力的梯度变化，还原真实的应力分布状态；而在远离孔位、应力变化平缓的方块其余区域，采用尺寸更大的网格单元，在不影响整体计算精度的前提下，大幅减少整体单元数量，降低计算资源消耗，缩短求解周期。这种分区域网格控制的思路，不仅适用于带孔方块这类简单结构，在处理复杂的箱体类零件、焊接结构件、传动承载件的仿真分析时同样适用，工程师可以根据结构的受力预判，对应力集中风险高、载荷作用关键的区域单独做网格加密，对非关键区域做网格粗化，平衡仿真精度与计算效率。

　　从结构本身的安装边界来看，这类带孔方块通常作为基础承载件使用，方块的底面一般为安装基准面，通过螺栓或者压板固定在工作台或者基座上，中心通孔多用于穿装螺栓、安装轴套或者作为流体通道，受力状态下孔边会产生明显的应力集中，尤其是当孔边承受径向载荷或者轴向压紧力时，孔壁与端面的交接位置应力峰值最高，也是最容易出现裂纹、压溃失效的位置。在做网格划分时，精细化网格区域的范围需要覆盖孔边应力扩散的全部范围，通常会以孔中心为圆心，取1.5到2倍孔径的范围作为加密区域，网格单元从孔边向外逐步过渡到粗网格区域，避免网格尺寸突变带来的计算误差，同时还要注意孔壁位置的网格层数，保证沿孔壁厚度方向至少有3层以上的单元，才能准确反映孔壁的应力分布状态。

　　在实际工程应用中，这种网格区域划分方法能够解决很多仿真工作中的实际痛点，比如在做液压阀块的强度校核时，阀块上分布着大量的油孔与安装孔，每个孔边都是应力集中点，如果对整个阀块做全局精细网格划分，单元数量会达到百万级甚至更高，普通的工作站很难完成求解，而采用分区域网格控制的方法，只对每个孔周的小范围区域做网格加密，其余区域用粗网格，整体单元数量可以控制在十万级以内，计算效率提升数倍，同时孔边的应力计算精度完全能够满足工程设计要求。再比如做工装夹具的基座受力分析时，夹具的定位孔、夹紧力作用位置都是受力关键区域，其余的基座主体部分应力水平很低，采用分区域网格划分的方式，既能准确得到关键位置的应力数据，判断基座的强度是否满足使用要求，又不用花费过多的时间在非关键区域的网格处理与计算上，大幅提升仿真分析的工作效率。

　　需要注意的是，网格区域的划分不能完全依赖软件的自动识别，需要工程师根据结构的实际受力状态做手动调整，比如当结构承受交变载荷时，除了静应力集中区域，还要对应力影响范围内的网格做适当加密，保证疲劳分析的结果准确；当结构存在倒角、圆角等工艺特征时，这些位置的网格也需要纳入精细化控制范围，避免因为几何特征的网格离散误差影响结果准确性。另外，不同区域的网格过渡需要平滑，相邻单元的尺寸差不宜过大，否则会在网格过渡位置产生额外的应力误差，反而影响仿真结果的可信度，通常网格过渡的尺寸比控制在1:2以内，能够在保证过渡平滑的同时控制整体单元数量。
