吊顶式风扇圆形防护端盖结构设计

　　日常商用与民用场景里，吊顶安装的风扇设备长期处于人员活动区域上方，其旋转扇叶的防护结构是整机安全设计的核心环节，本次设计的圆形吊扇端盖，正是适配吸顶式吊扇上部安装端的防护构件，主要承担扇叶上部遮挡、安装结构遮蔽、气流导流的多重作用。从实际安装场景来看，这类端盖多用于天花板嵌入式或吸顶式安装的吊扇产品，安装位置紧贴吊顶装饰面，既需要覆盖扇叶与上部电机连接的旋转间隙，避免杂物、灰尘落入扇叶运转区域，也需要兼顾外观整体性，避免内部安装结构外露影响室内装饰效果。

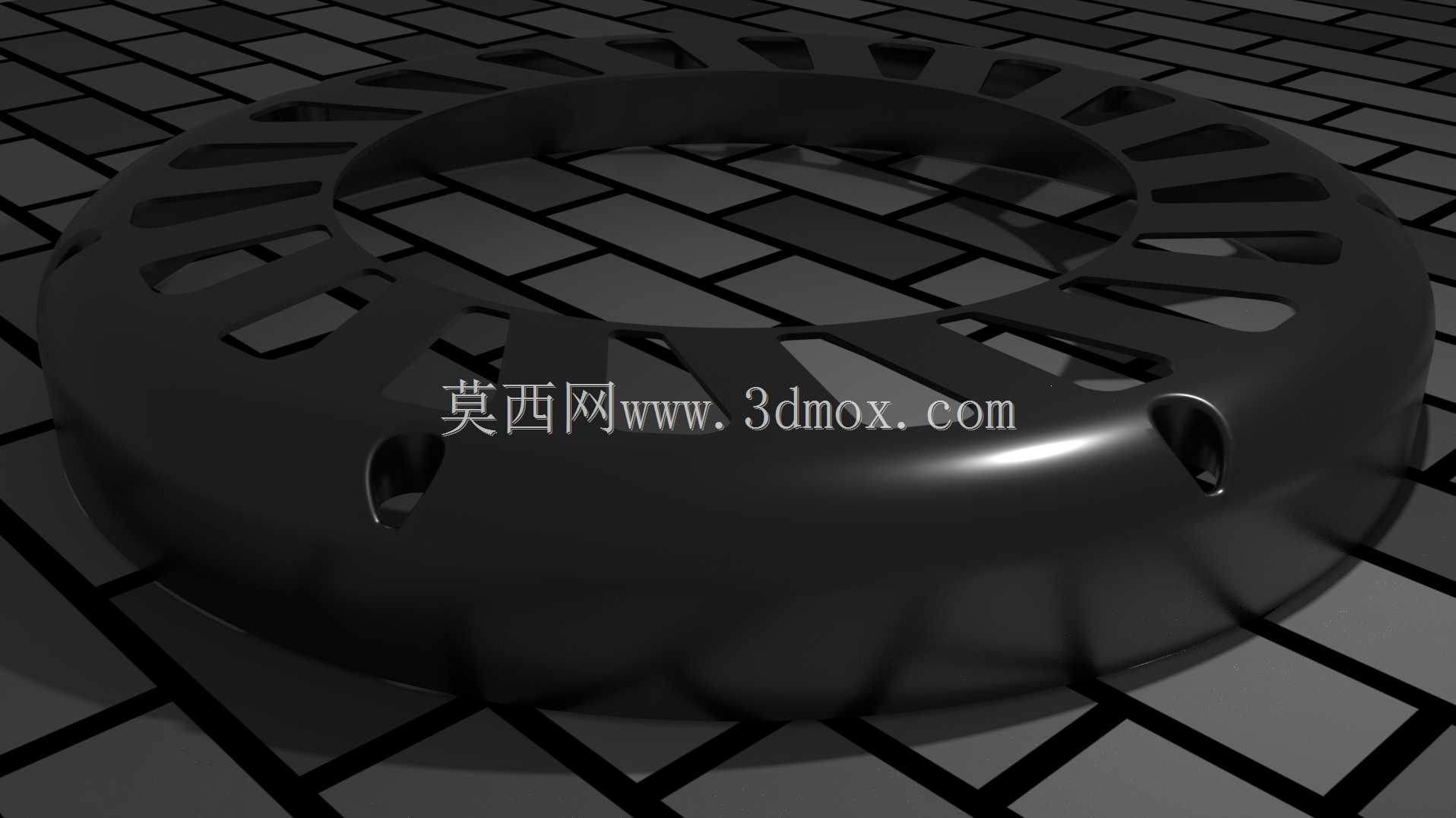

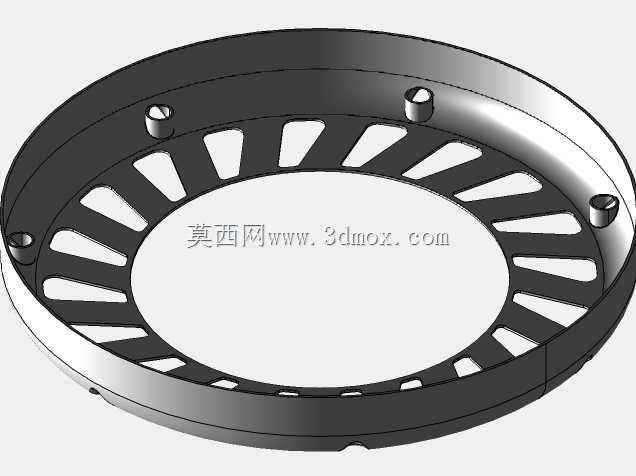

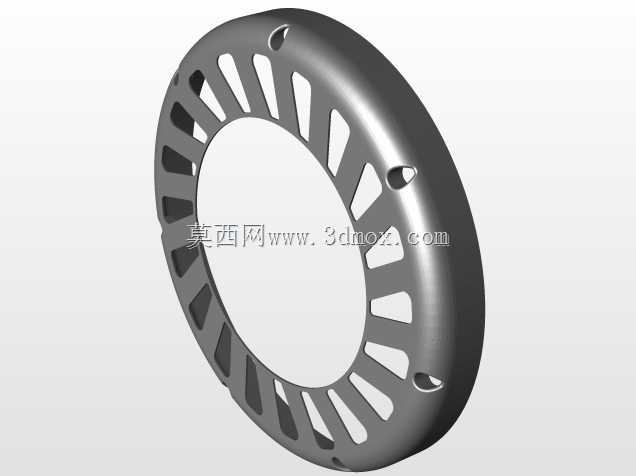

　　设计过程中首先考虑的是安装边界的适配性，端盖整体采用环形薄壁结构，中心预留的圆形通孔尺寸匹配吊扇电机输出轴与上部吊装座的连接外径，安装时可直接套接在吊装座外侧，周向预留的三个定位沉孔位置对应吊扇上部壳体的安装螺柱，无需额外调整安装支架即可完成对位固定，整体安装后与吊顶面的贴合间隙控制在1.5mm以内，既避免了安装后出现晃动异响，也能防止蚊虫、灰尘从缝隙进入设备内部。端盖外圈的周向格栅结构是功能设计的重点，格栅采用等距放射状排布，单条格栅的宽度设置为6mm，格栅之间的通风间隙宽度控制在8mm，这个尺寸既能够保证吊扇上部电机运转时的散热通风需求，让电机工作产生的热量可以顺着格栅间隙顺利散出，避免电机长期高温运行缩短使用寿命，同时间隙尺寸也符合家用电气安全防护的要求，能够防止成人手指意外伸入接触内部运转部件，降低安全隐患。

　　从结构强度角度考虑，端盖整体采用圆弧过渡的曲面造型，而非平直的平板结构，这种微弧的曲面设计一方面可以提升薄壁构件的整体抗形变能力，在受到意外外力冲击时，曲面结构可以将受力均匀分散到整个环形端面，避免局部受力出现开裂变形；另一方面曲面造型也可以对吊扇向上带动的气流起到导流作用，减少气流在端盖位置形成的紊流，降低风扇运转时的风阻噪音。端盖内侧周向设置了三道均匀分布的加强筋，加强筋高度为3mm，厚度2mm，从中心安装环位置一直延伸到外圈格栅的根部，既可以提升端盖整体的结构刚性，避免长期使用后出现翘曲变形，也不会额外占用过多的安装空间，不会和内部的电机接线、吊装结构产生干涉。

　　在实际使用场景中，这类吊扇端盖除了基础的防护作用，还需要兼顾日常清洁的便利性，设计时所有外露面都采用了无锐角的圆滑过渡，格栅的边缘全部做了R1的圆角处理，没有容易积灰的死角结构，日常擦拭清洁时不会出现划伤手的问题，也不容易积存油污、灰尘，适配客厅、食堂、办公室等多种需要长期使用吊扇的场景。考虑到不同安装环境的吊顶材质差异，端盖的安装固定结构预留了0.5mm的装配公差，即使吊顶面存在轻微的不平整，也可以通过安装螺柱的调节余量实现紧密贴合，不会出现安装后一端翘起的问题。另外端盖的外圈直径尺寸和吊扇上部扇叶的安装座外径保持一致，安装后和扇叶的外轮廓形成平滑过渡，不会出现突兀的台阶结构，既提升了整体外观的协调性，也避免了台阶位置产生的气流切割噪音，优化风扇运转时的静音表现。

　　从材料适配的角度，这个结构设计既适配注塑成型的ABS塑料材质生产，也可以适配钣金冲压的金属材质加工，不同材质生产时仅需要调整壁厚参数即可，结构本身不需要做大幅修改：采用塑料材质生产时，整体壁厚设置为2.5mm，加强筋厚度调整为1.2mm即可避免注塑出现缩痕；采用金属钣金加工时，整体板材厚度选用1.2mm的冷轧钢板即可满足强度要求，格栅位置通过冲压一次成型，生产工艺性较好，不需要复杂的二次加工工序。在和吊扇整机的装配逻辑上，这个端盖属于最后安装的外露构件，不需要拆解电机或者扇叶就可以完成拆卸，后期如果需要维护电机、调整接线，只需要拧下三个固定螺丝就可以取下端盖，维护操作十分便捷，不需要整体拆卸吊扇，大幅降低了后期运维的工作量。
