Alibre吉他调音机结构设计

　　这套吉他调音机构的三维设计，核心围绕民谣与电吉他琴头的调弦使用场景展开，日常演奏中琴弦张力变化导致的音准偏移，完全依靠这套机构完成精准校准，是吉他类弦鸣乐器不可或缺的核心功能配件。从实际使用场景来看，这套调音机构需要适配常规六弦吉他的琴头安装位，每一组调弦单元对应一根琴弦，通过旋钮的旋转动作带动内部蜗轮蜗杆结构传动，将旋钮的大角度转动转化为弦轴的小角度高精度转动，同时依靠蜗轮蜗杆的反向自锁特性，避免琴弦张力反向带动旋钮回转，保证调好的音准不会在演奏过程中出现偏移。

　　设计过程中首先要考虑的是安装边界的匹配，常规电吉他琴头的安装孔位间距、弦轴伸出长度、旋钮操作空间都有行业通用的适配尺寸，这套模型的每个调弦单元底座都预留了对应规格的安装固定孔，安装时可以直接通过螺丝将底座固定在琴头背面，弦轴从琴头正面的预制孔穿出，琴弦穿入弦轴的穿线孔后，转动旋钮即可将琴弦缠绕在弦轴上，完成张紧度调节。从功能特性来看，这套机构的传动比经过匹配调校，旋钮转动一圈对应的弦轴转动角度刚好适配日常调弦的精度需求，既不会因为传动比过小导致微调时转动幅度过大难以控制音高，也不会因为传动比过大导致粗调时需要转动太多圈影响调弦效率。

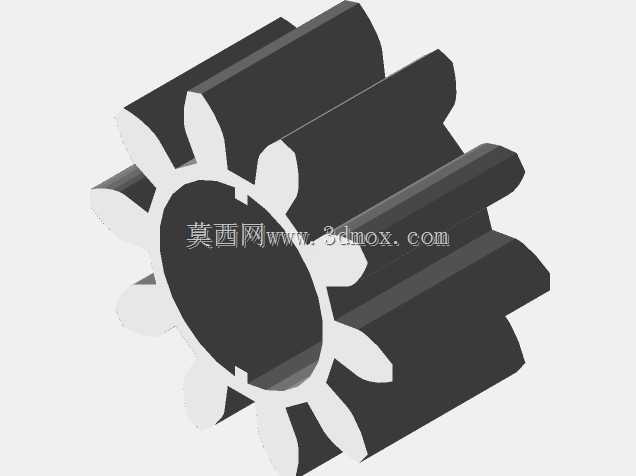

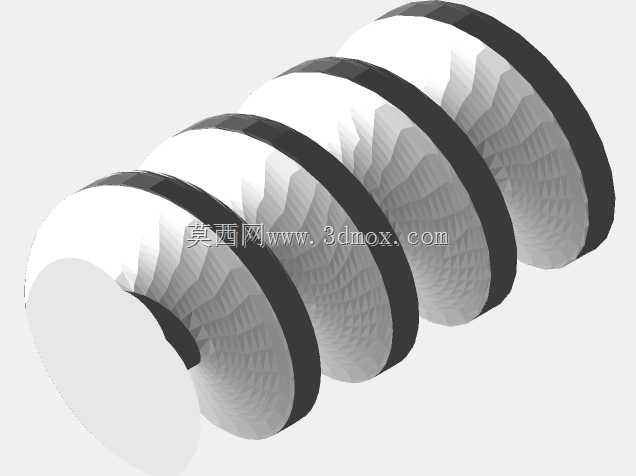

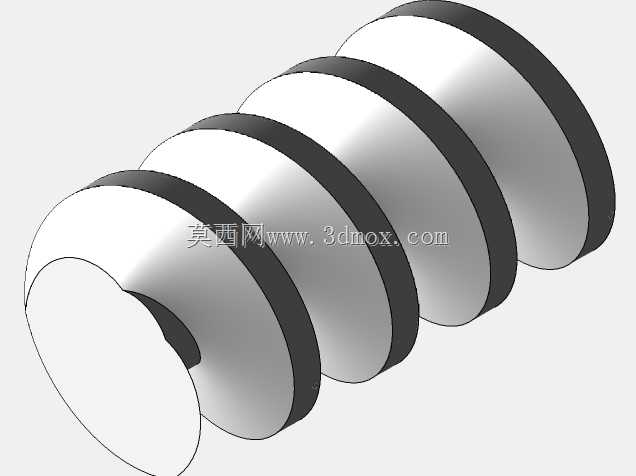

　　结构设计上，每个调弦单元都包含旋钮、蜗杆、蜗轮、弦轴、底座、固定盖板几个核心零件，蜗轮与弦轴采用过盈配合或者扁位连接保证传动同步，蜗杆两端通过轴孔配合定位在底座上，旋钮与蜗杆端部采用扁位或者螺丝锁紧固定，保证转动时没有旷量。外露的旋钮部分做了防滑的造型处理，手指转动时不会打滑，底座的外形做了贴合琴头弧度的修型，安装后不会突出过多影响琴头的整体握持手感，也不会和琴包、琴架的对应位置产生干涉。

　　从实际装配的角度考量，这套模型的所有配合面都预留了合理的公差间隙，转动副的位置没有出现过约束的情况，组装后旋钮转动顺滑，没有卡滞或者虚位过大的问题，蜗轮蜗杆的啮合间隙控制在合理范围，既保证转动顺畅，又能实现可靠的自锁，不会因为琴弦的持续拉力出现回松。针对不同的使用需求，这套六组单元的排布可以适配单边排布或者3+3两边排布的琴头布局，只需要调整单元的安装位置和旋钮朝向，就能适配不同款式吉他的安装需求，不需要对核心传动结构做改动。

　　在细节设计上，弦轴的穿线孔位置做了倒角处理，穿琴弦时不会刮伤琴弦的金属缠绕层，延长琴弦的使用寿命；底座和琴头接触的面做了平面度处理，安装后不会出现翘边，固定螺丝的沉头孔深度刚好匹配对应规格的沉头螺丝，安装后螺丝头不会突出底座表面，避免剐蹭。整个机构的外露金属件部分的造型兼顾了实用性和装饰性，和吉他琴头的整体风格能够很好地融合，不会显得突兀。

　　对于结构设计从业者来说，这套模型可以直观展示小型蜗轮蜗杆传动机构在手动调节场景下的应用方式，理解自锁传动在张力保持类机构中的设计要点，同时也能掌握乐器五金配件在安装适配、操作手感、外观融合几个维度的设计平衡思路，在做同类手动调节五金件设计时，可以参考这套机构的传动比匹配、公差预留、安装边界处理的相关设计逻辑，避免出现传动卡滞、自锁失效、安装干涉这类常见的设计问题。
