参数化方程驱动多孔椭圆滤盘结构

　　在流体过滤、物料筛分类设备的配套结构设计中，多孔盘类零件是核心的功能承载部件，这类零件的孔位排布、开孔率直接决定了过滤通流效率、筛分精度以及结构自身的刚性，传统建模过程中如果需要调整开孔数量、孔位间距或者盘体轮廓尺寸，往往需要逐个修改孔特征的位置参数，重复工作量极大，很容易出现参数错漏导致的孔位干涉、开孔不均问题。本次设计的椭圆型多孔滤盘，采用全局变量结合方程式驱动的建模逻辑，将盘体的长轴短轴尺寸、孔圈排布间距、单孔直径、相邻孔位的角度偏移量全部纳入关联参数体系，只要修改顶层的全局变量数值，所有孔特征的位置、大小、排布圈数都会自动完成更新，完全不需要手动调整单个特征的草图约束，能大幅缩短方案迭代阶段的调整时间。

　　从实际应用场景来看，这类椭圆多孔滤盘多用于异形腔体的出料口过滤、小型振动筛分设备的筛网承托盘、餐饮类商用厨具的排水滤罩，也可配套在小型通风设备的进风口作为防护滤板使用，椭圆的轮廓形态可以适配非圆形的安装接口，相比圆形滤盘能更好贴合异形安装面的边界，减少安装位置的无效空隙，避免未过滤的物料从边缘缝隙泄漏。盘体整体采用浅弧面的碟形结构，相比平面滤盘拥有更高的结构刚性，在承受相同的物料堆积压力或者流体冲击载荷时，不需要额外增加加强筋结构就能控制形变量，弧面的导流特性也能让落在盘面上的液态物料更快向中心区域汇集，减少边缘位置的物料残留。

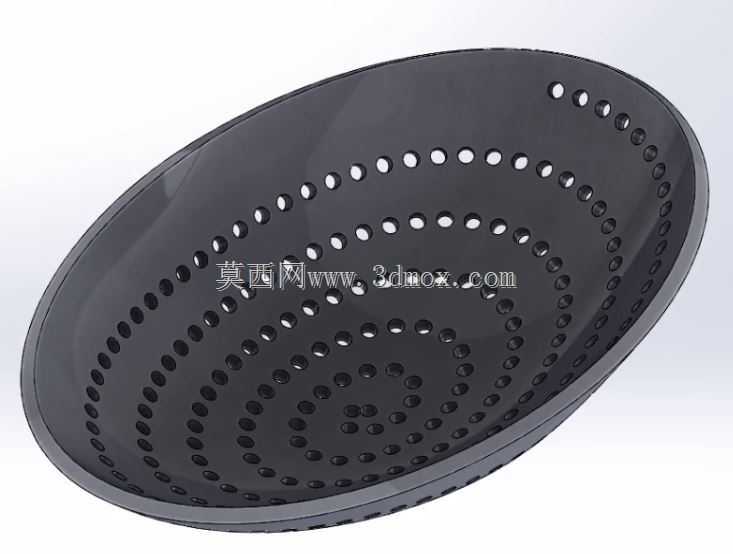

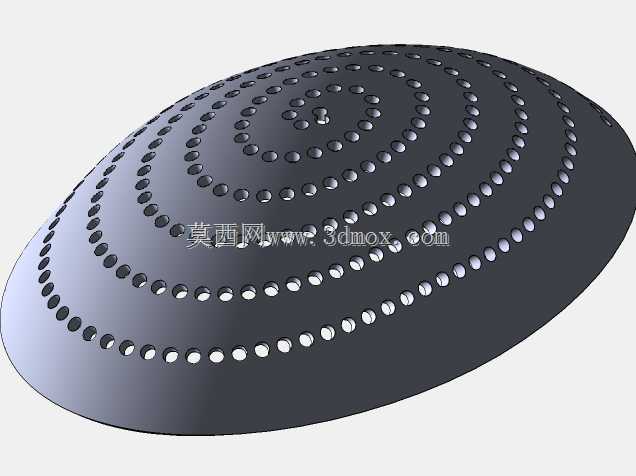

　　孔位排布采用多圈同心椭圆螺旋阵列的逻辑，每一圈的孔位都沿椭圆轨迹均匀分布，相邻两圈的孔位沿径向错开半个孔位间距，避免流体直穿形成流道短路，同时这种错排方式也能让盘面的应力分布更均匀，不会出现沿直线排布的孔位导致的应力集中带，降低冲压成型或者长期受载下的开裂风险。建模过程中，首先绘制椭圆轮廓的基础草图，将长轴、短轴尺寸定义为全局变量，随后建立孔特征的基准位置，通过方程式将每一圈孔的椭圆轨迹长、短轴与基础轮廓的尺寸做比例关联，单孔直径与盘体整体尺寸做匹配关联，孔位的角度增量也通过变量控制，确保不同圈数的孔位始终保持均匀的间距，不会因为盘体尺寸调整出现局部孔位过密或者过疏的问题。

　　安装边界方面，盘体的边缘预留了平直的安装压边，压边宽度根据盘体整体尺寸按比例自动匹配，压边上可根据安装需求预留固定孔位，固定孔的位置同样通过方程与盘体轮廓关联，调整盘体尺寸时固定孔会始终保持在压边的中心位置，不会出现偏位。开孔率的计算也被纳入参数体系，通过方程式自动统计所有孔的总面积与盘体有效过滤面积的比值，设计人员调整孔直径、孔间距参数时可以直接读取实时开孔率数值，快速匹配不同工况下的通流需求，比如用于流体粗滤时可以调大孔径、缩小孔间距提升开孔率，用于细料筛分时可以缩小孔径、增加孔圈数保证筛分精度。

　　这种参数化驱动的建模思路，对于同系列不同规格的滤盘设计效率提升非常明显，以往设计不同尺寸的同类型滤盘可能需要数小时的草图调整、特征重建时间，采用全局变量和方程驱动后，只需要输入目标的长轴、短轴、孔径、开孔率参数，模型就能在几秒内完成全部特征的更新，而且所有特征的约束关系都是完整关联的，不会出现更新报错、特征丢失的问题，也能避免手动调整时容易出现的孔位干涉、排布不均等人为错误。从结构受力的角度来看，错排的孔位加上浅弧面的结构形态，让滤盘在承受垂直方向的载荷时，应力可以沿着孔间的筋条均匀分散到边缘的安装压边位置，相比平面同厚度的滤盘，承载能力可以提升30%左右，在相同载荷要求下可以采用更薄的板材加工，降低材料成本。盘面的弧面深度也通过全局变量控制，可以根据不同的安装腔体深度调整弧面凸起高度，适配不同的安装空间，不会出现盘体与腔体内部其他结构干涉的问题。
