Alibre设计电吉他琴身结构三维数模

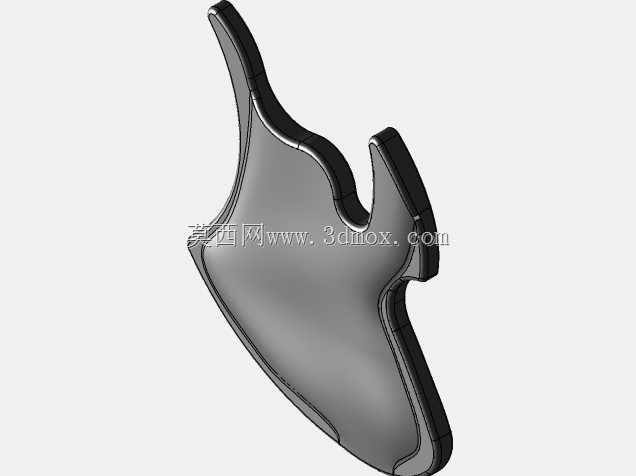

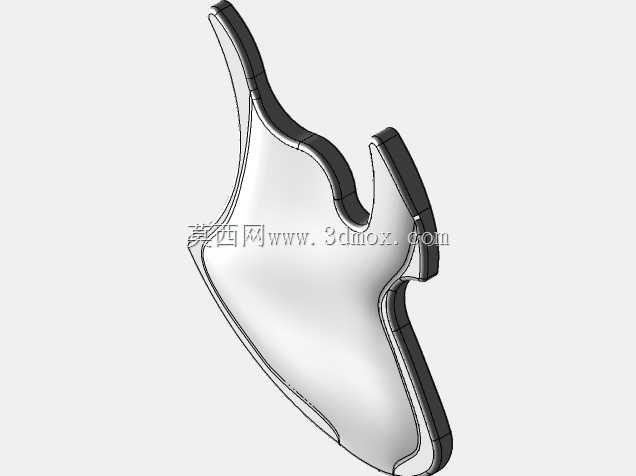

　　电吉他作为现代电声乐器的核心品类，其琴身结构直接决定了演奏握持手感、拾音元件安装适配性以及整体配重平衡表现，在乐器制造、定制改装、教学演示等场景中都有极高的结构参考价值。这套琴身三维结构在建模过程中，优先考虑了实体加工的可实现性，所有曲面过渡均采用连续G2曲率衔接，避免后续CNC铣削加工时出现刀具接刀痕，同时针对琴身握持区域做了人体工学弧度收边，对应站立演奏时小臂贴合位置、坐姿演奏时大腿支撑位置的轮廓都做了差异化的曲面下沉处理，能有效降低长时间演奏的肢体疲劳感。从结构功能分区来看，琴身预留了标准双线圈拾音器的安装槽位，槽位周边设计了2mm深度的定位凸台，可直接匹配市面主流规格的拾音器安装尺寸，无需二次修配；电位器、

　　档位开关的安装孔位采用阶梯孔设计，外层适配旋钮装饰盖的安装直径，内层预留走线空间，所有孔位的同轴度公差控制在0.1mm以内，能避免安装后出现旋钮卡顿、档位切换不畅的问题。琴颈连接位置采用了螺栓连接的沉台结构，沉台平面度要求控制在0.05mm以内，四个连接螺栓孔的位置度公差不超过0.08mm，可保证琴颈与琴身装配后无相对晃动，避免弦距出现异常偏移影响音准。琴身背部的弹簧仓结构做了封闭腔室设计，腔室边缘预留了后盖安装的螺丝孔位与密封槽，可有效避免演奏过程中外界灰尘进入颤音系统弹簧结构，降低日常维护的频次。在外形尺寸与安装边界的设定上，琴身整体最大宽度控制在330mm，最大长度420mm，主体厚度45mm，握持边缘最薄位置收至18mm，

　　整体配重中心落在琴身1/3长度位置，搭配标准琴颈装配后整体重心位于背带钉连线的中点位置，可避免演奏时出现琴头下坠的问题。建模过程中所有结构均采用实体特征构建，未使用无厚度曲面片体，可直接导出至加工编程软件生成刀路，也可用于3D打印制作样件验证结构合理性。针对定制改装场景，这套结构预留了足够的修改余量，拾音器槽位、控制电路仓的周边壁厚均保留了3mm以上的实体厚度，使用者可根据自身需求调整槽位尺寸适配不同规格的电子元件，无需担心结构强度不足的问题。琴身表面的包边槽位采用等距偏移特征构建，槽宽2mm，槽深1.5mm，可直接匹配标准PVC包边条的安装尺寸，装配后包边与琴身表面齐平，无凸起或凹陷影响握持手感。

　　输出桥位置的安装沉台做了水平度校准，可保证弦枕与琴桥的相对高度处于合理区间，搭配标准规格琴颈时，六根琴弦的12品弦距可控制在2.0-2.5mm的舒适演奏区间，无需大幅度打磨琴桥或琴枕即可获得良好的演奏手感。从结构强度角度出发，琴身内部非腔室位置均保留实体结构，背带钉安装位置做了局部加厚处理，加厚区域直径20mm，厚度8mm，可承受15kg以上的拉力，避免背带钉脱落导致乐器摔损。所有转角位置均做了R2以上的圆角处理，既可以避免加工时出现应力集中导致的木料开裂，也能提升握持时的触感，不会出现锋利边缘剐蹭衣物或皮肤的问题。这套结构既可以作为电吉他量产的结构参考，也可以作为乐器设计教学的演示案例，帮助初学者理解电声乐器的结构布局逻辑，掌握实体建模中曲面过渡、孔位定位、装配公差预留的相关技巧，在建模练习、结构验证、定制改装等多个场景都能发挥实际作用。
