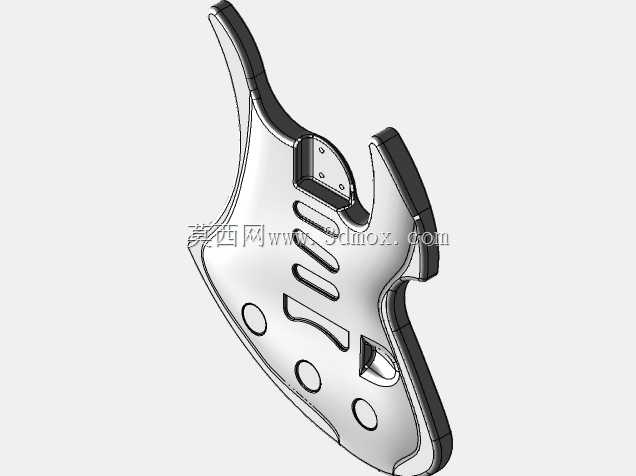

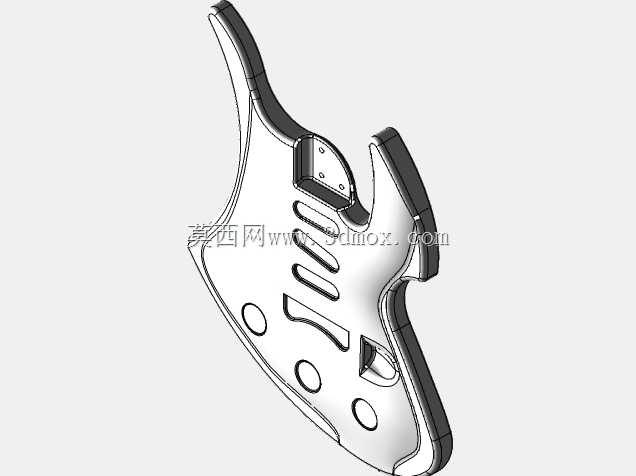

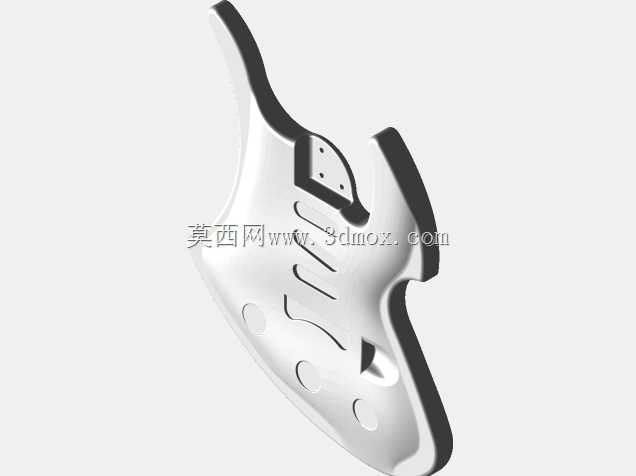

电吉他琴身主体结构三维设计方案

　　这款电吉他琴身的结构设计，核心围绕电声乐器的实际演奏需求与零部件装配逻辑展开，区别于传统原声吉他的共鸣腔体设计，实心琴身的结构选型从根源上规避了大音量下的声反馈啸叫问题，适配电声演出、工作室录音、乐器定制改装等多场景的使用需求。从结构布局来看，琴身的握持轮廓做了多轮人体工学优化，下肋位置的弧形切角完全贴合演奏者坐姿持琴时的大腿贴合面，上半部分的手臂依托区域做了渐变式下沉处理，长时间高把位演奏时小臂不会出现硌压不适感，琴身整体的厚度控制在常规实心电吉他的合理区间，既保证了琴体配重平衡，也避免了过重导致的演奏负担。琴颈连接位置采用了贴合式的螺栓连接安装面，安装面的平面度公差控制在0.02mm以内，保证琴颈与琴身连接后无间隙，

　　避免弦振传递过程中出现能量损耗导致的音色发散，连接孔位的排布做了对称式设计，可适配不同规格的量产琴颈替换，满足改装用户的个性化调整需求。拾音器安装槽位的布局覆盖了单线圈、双线圈拾音器的通用安装尺寸，槽位深度预留了拾音器高度调节的足够行程，槽位周边的走线槽做了隐藏式内凹设计，所有电路连接线均可从琴身内部的空腔排布，不会出现明线外露影响外观与演奏的问题，电位器安装孔、档位器开孔、输出接口开孔的位置均按照常规演奏时的手部操作范围排布，旋钮与开关的操作行程不会被持琴的手臂遮挡，演出过程中可快速完成音色切换、音量调节操作。琴桥安装区域的结构做了局部加厚处理，因为琴桥是琴弦拉力的主要承载位置，六根琴弦的总拉力接近四十公斤，

　　加厚的实体结构可保证长期使用下不会出现安装位塌陷、形变导致的弦距变化，琴桥安装孔位采用了行业通用的孔距标准，可适配固定式琴桥、单摇、双摇等不同类型的琴桥组件替换，拓展了琴身的适配范围。背带钉的安装位置做了受力优化，上端背带钉设置在琴颈与琴身连接的上角位置，下端背带钉设置在琴身底部的中心配重线上，站立演奏时整琴的重心保持在琴身中心位置，不会出现琴头下坠、琴身倾斜的问题，背带钉安装位置预埋了金属嵌件，避免长期使用后木材螺纹滑牙导致背带脱落。琴身的外形轮廓做了流线型过渡处理，所有边缘位置均做了R3以上的圆角打磨，没有尖锐棱角，既提升了握持的舒适感，也能减少使用过程中的磕碰掉漆风险，琴身表面的弧度从中心向边缘做了渐变式收薄，

　　视觉上更具层次感，同时也进一步减轻了琴身的整体重量。内部的电路空腔做了分隔式设计，拾音器槽与电位器仓之间通过走线槽连通，空腔内壁预留了屏蔽层安装的空间，可粘贴铜箔或石墨涂层实现电路屏蔽，降低演出环境下的电磁干扰杂音，电池仓的位置设置在琴身背部的可开启盖板内，更换有源拾音器的电池时不需要拆开整个琴身电路，日常维护十分便捷。从安装边界来看，琴身与琴颈连接的位置预留了0.5mm的调整垫片空间，可通过垫片微调琴颈的安装角度，实现弦距的精准调整，满足不同演奏者对弦高的个性化需求，所有安装孔位的公差均按照五金件的装配要求设定，既不会出现孔位过大导致的安装松动，也不会因为孔位过小导致装配时出现木材开裂的问题。整个琴身的结构设计没有冗余的装饰性结构，所有曲面、开槽、开孔均服务于实际演奏功能与零部件装配需求，既可以作为量产电吉他的琴身加工参考，也可以作为乐器定制改装的结构设计基准，建模过程中所有特征均保留了参数化调整空间，可根据不同的木材材质、配件规格快速调整尺寸，适配不同定位的电吉他产品开发需求。
