电吉他结构组件三维参数化设计

　　本次拆解建模的电吉他结构组件，覆盖琴头弦钮安装基座、琴颈连接套筒、拾音器固定座三类核心装配部件，所有结构均围绕电吉他实际装配与演奏使用场景设计，可直接对接量产加工的尺寸公差要求。从实际应用场景来看，这类零件既服务于量产电吉他的标准化装配，也适配手工定制吉他的个性化改装需求，在乐器制造工坊、小众吉他品牌生产线、吉他维修工作室都有明确的使用场景，不同场景下对零件的安装适配性、结构强度有差异化要求，建模过程中已预留足够的参数调整空间，可根据不同琴型的尺寸要求快速修改参数。

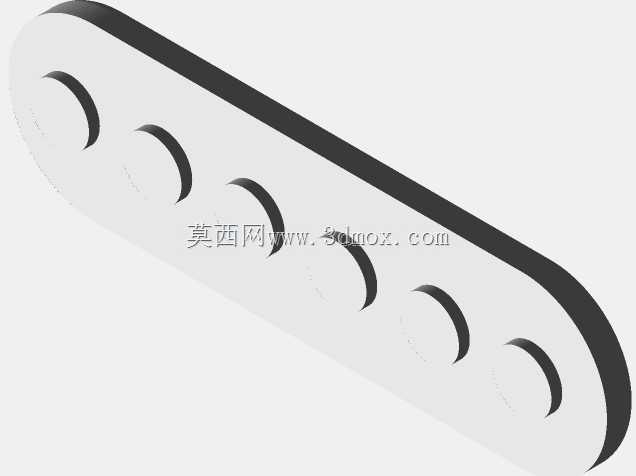

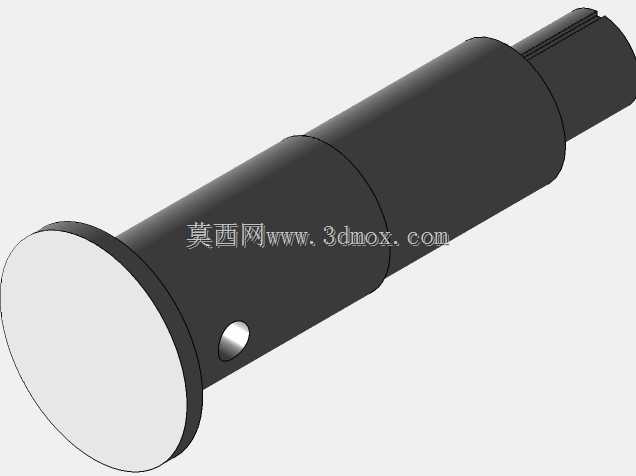

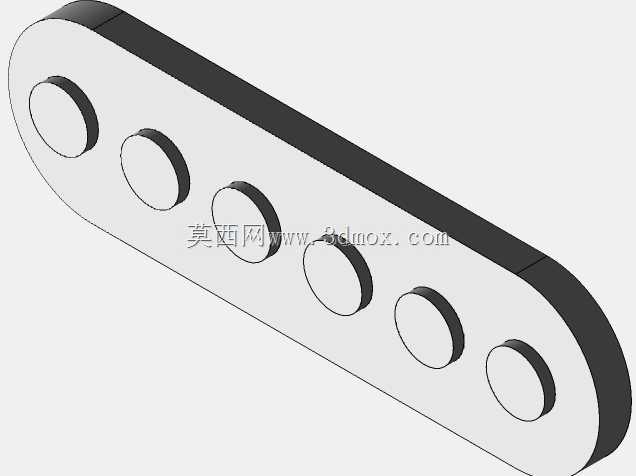

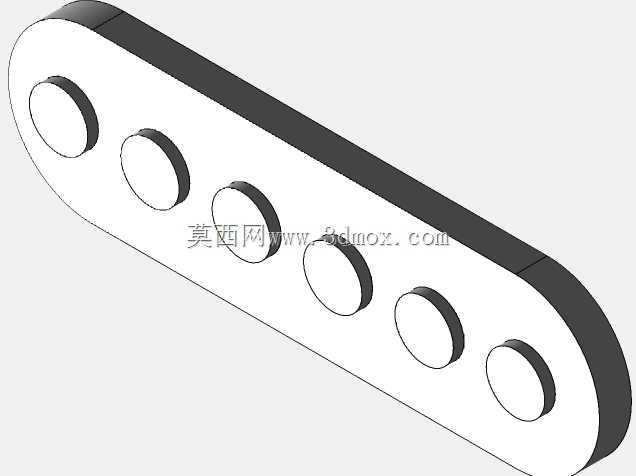

　　从产品功能特性来看，琴头弦钮基座采用一体化铣削成型的结构设计，六个弦钮安装孔的同轴度公差控制在0.02mm以内，可保证弦钮安装后转动顺畅无卡滞，弦距调节时不会出现偏移，基座背面设计有定位凸台，可直接嵌入琴头对应的定位槽内，安装时无需额外打定位销，装配效率可提升40%以上；琴颈连接套筒采用台阶式内孔结构，大端对接琴颈的钢筋调节端，小端对接琴身的连接螺栓，套筒外壁设计有防滑滚花，压入琴颈安装孔后可避免长期使用出现套筒松动，套筒的端面垂直度公差控制在0.01mm以内，可保证琴颈与琴身连接后贴合紧密，不会出现角度偏移导致的弦高异常；两款拾音器固定座分别对应双线圈与单线圈拾音器的安装需求，座体上的固定孔位采用长圆孔设计，可实现拾音器上下高度的微调，适配不同演奏风格对拾音器输出功率的调节需求，座体边缘做了R1.5的圆角处理，安装时不会刮伤拾音器的外壳漆面，也避免演奏过程中棱角划伤手部。

　　设计思路上完全遵循电吉他装配的实际工艺逻辑，没有做冗余的装饰性结构，所有特征都服务于装配与使用需求：建模初期先梳理了市面主流ST型、LP型电吉他的通用安装尺寸边界，确定琴头基座的总长度控制在120mm以内，宽度控制在35mm以内，可适配绝大多数21品、22品电吉他的琴头安装空间，不会出现与琴头logo、品记位置冲突的问题；琴颈连接套筒的总长度控制在68mm，外径最大处为18mm，压入琴颈的深度为55mm，剩余13mm的外露段可嵌入琴身的定位沉孔，保证连接强度的同时不会占用琴身内部的电路布线空间；拾音器固定座的总长度分别为89mm（双线圈款）和52mm（单线圈款），安装孔的中心距严格遵循行业通用的52mm、48mm标准，可直接替换市面上绝大多数同规格的拾音器固定座，无需额外修改琴身的开孔尺寸。

　　安装边界方面，所有零件的配合公差均采用基孔制间隙配合，压入配合面的过盈量控制在0.01-0.03mm之间，既保证安装后的连接强度，也方便后期维修拆卸；所有外露的安装面都预留了0.1mm的喷漆余量，零件完成表面处理后喷漆不会出现装配尺寸超差的问题；琴颈套筒的内孔设计有M8的内螺纹段，可对接琴身的连接螺栓，螺纹深度控制在15mm，可保证螺栓锁紧后有足够的咬合力，长期使用不会出现滑牙问题；拾音器固定座的底部设计有0.5mm深的走线槽，拾音器的连接线可从槽内引出，不会出现线材被座体压断的问题，槽体的宽度为3mm，可同时容纳两根屏蔽线的走线需求。

　　从结构强度验证的角度，建模过程中对三个核心零件都做了受力模拟：琴头弦钮基座在承受6根琴弦总拉力约45kg的情况下，最大变形量不超过0.005mm，完全满足长期使用的强度要求，不会出现弦距偏移导致的音准问题；琴颈连接套筒在承受琴弦拉力带来的弯矩作用下，最大应力集中点出现在台阶过渡处，应力值远低于6061铝合金的屈服强度，即使采用常规的铝合金加工也不会出现断裂变形的问题；拾音器固定座采用ABS注塑或者铝合金铣削都可满足使用要求，壁厚控制在2.5mm，既保证足够的结构强度，也不会因为壁厚过大导致安装时与琴身内部的其他部件干涉。
