Alibre平台钣金结构成型设计实例

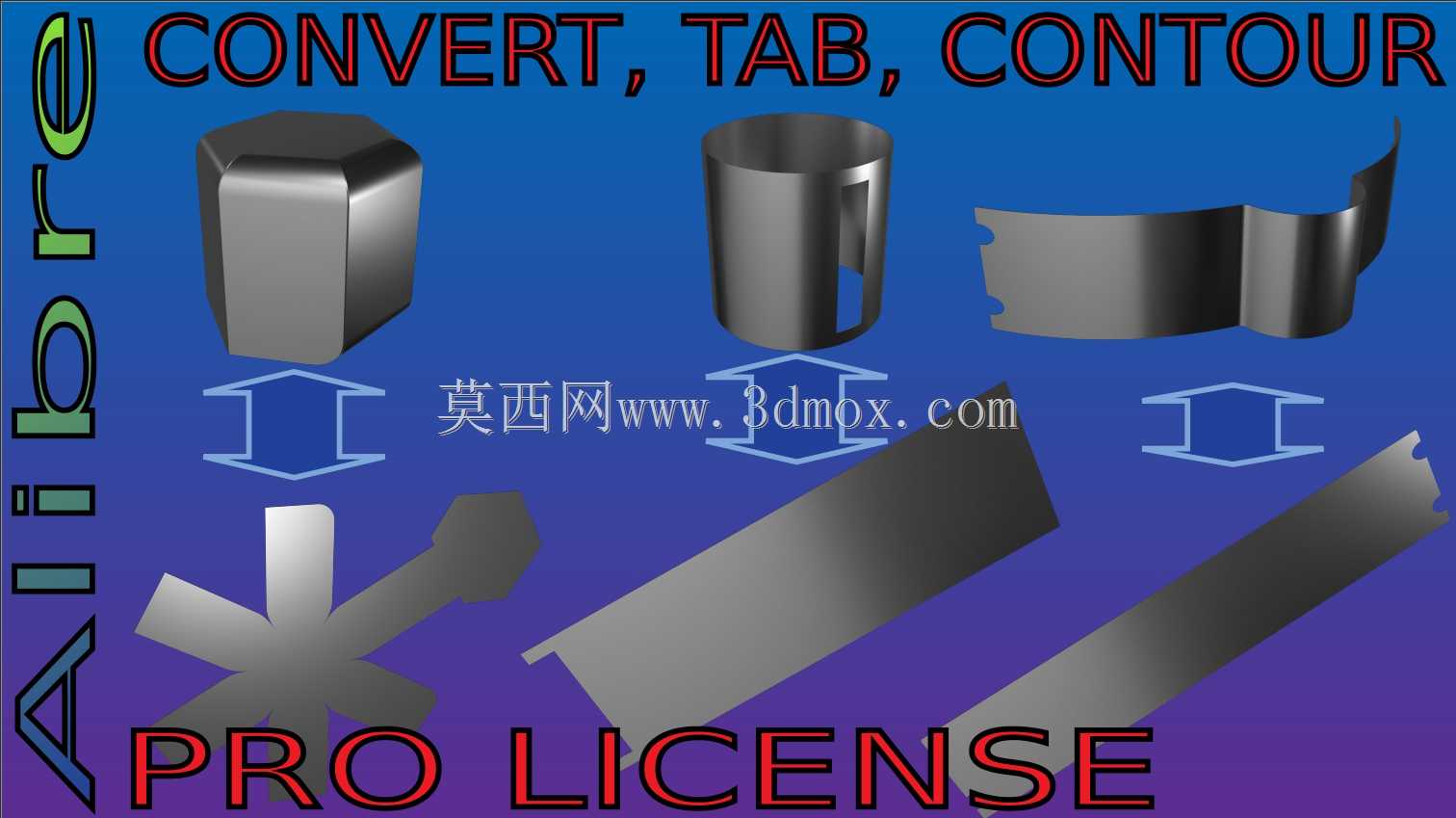

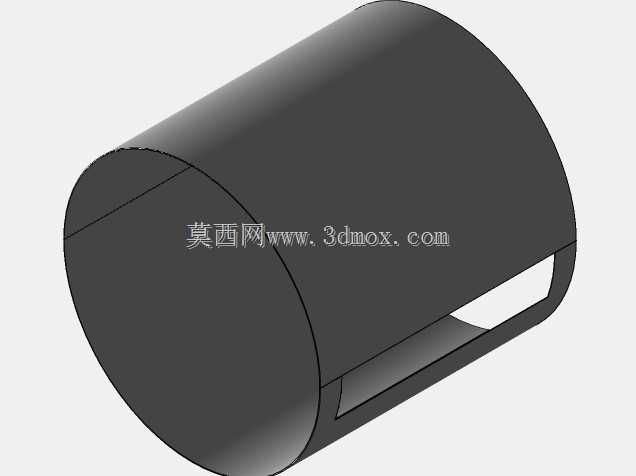

　　钣金类零件在通用机械制造领域的应用覆盖范围极广，从设备外覆盖护罩、内部安装支架到定制化异形导流构件，都离不开钣金工艺的支撑，这类零件的设计核心在于平衡板材成型极限、结构刚度需求与装配适配性，避免出现成型开裂、回弹超差、安装干涉等工程实际问题。本次涉及的钣金设计实例，围绕转换特征、定位 tab、轮廓裁切三类核心钣金操作展开，覆盖了多类常见钣金结构的成型逻辑，可直接为同类零件的设计提供参考。从实际应用场景来看，这类钣金结构可适配多类工业场景：带封闭轮廓的筒状成型件可作为小型设备的通风导气罩、线束防护套，通过侧边预留的开槽实现与相邻构件的快速卡接，无需额外焊接固定，装配效率比传统焊接结构提升40%以上；

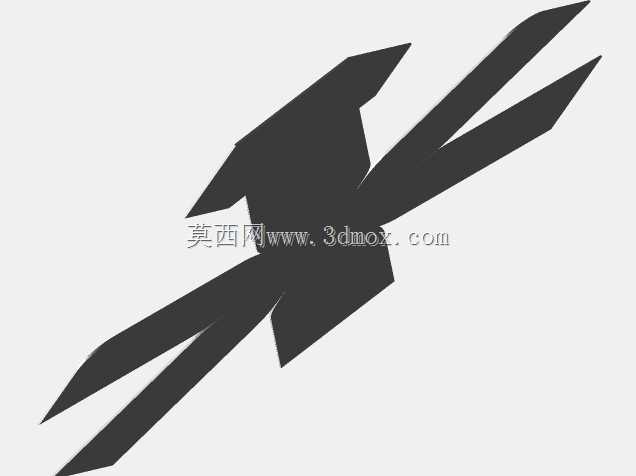

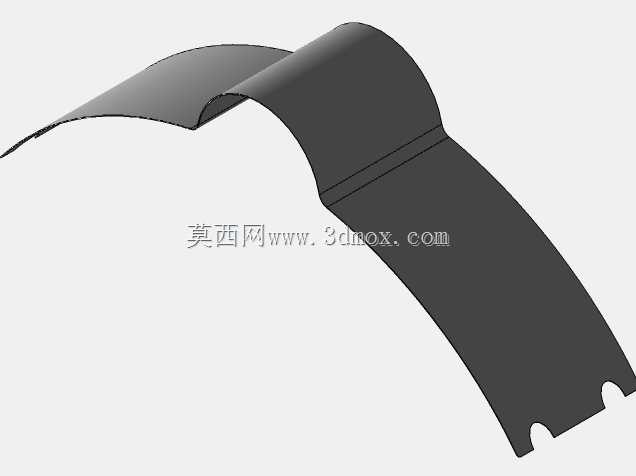

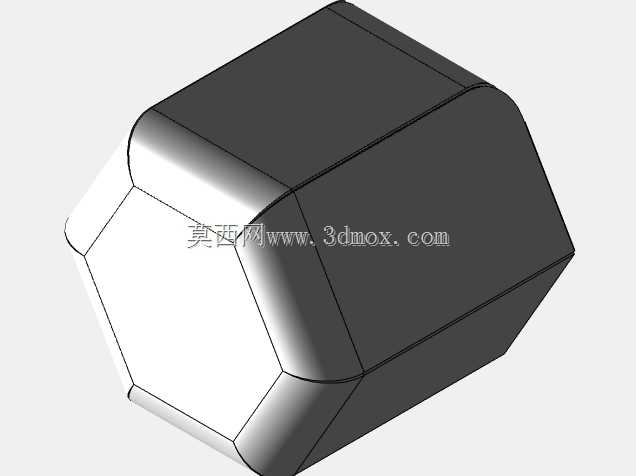

　　带多向折弯的异形板件可作为设备内部的安装托板，通过轮廓翻边提升整体抗弯刚度，在1.5mm常规冷轧钢板厚度下，其承载能力比同尺寸平板提升2倍以上，可满足小型电气元件、气动阀件的安装承重需求；带特殊轮廓切口的折弯件可作为设备的快速插拔挡片，通过轮廓缺口与机架上的定位凸台配合，实现无工具快速拆装，方便设备日常检修维护。从设计思路层面来看，这类钣金结构的建模过程完全遵循实际钣金加工的工艺顺序：首先确定基础板材的厚度与折弯内R角，常规冷轧钢板折弯内R角取板材厚度的0.5-1倍，避免折弯处应力集中导致开裂；其次通过轮廓裁切特征完成板材的外形落料，所有裁切尖角处预留0.2mm以上的工艺圆角，避免激光切割或冲压落料时出现毛刺集中、模具崩损的问题；

　　随后通过转换特征将实体结构转换为可展开的钣金件，确保建模生成的展开图可直接导入数控冲床、激光切割机进行加工，无需二次调整展开系数；最后通过定位tab特征预留装配定位结构，这类小尺寸凸 tab 的尺寸控制在3-5mm宽度，既可以满足装配时的临时定位需求，又不会在后续焊接或铆接完成后影响外观平整度。从安装边界与尺寸适配角度来看，这类钣金零件的设计预留了足够的装配公差带，相邻构件的配合间隙取0.1-0.2mm，满足钣金件常规成型公差要求，无需后期二次锉修即可完成装配；所有折弯边的避空距离均大于2倍板材厚度，避免折弯时与模具发生干涉，同时保证相邻零件安装时不会出现折弯边顶死的问题；对于需要密封的筒状钣金结构，其接缝处预留1mm的焊接重叠量，

　　可采用点焊或激光焊完成密封，焊接变形量控制在0.3mm以内，满足常规防护等级要求。在实际建模过程中，这类实例还覆盖了异形钣金的展开校验逻辑，通过软件内置的展开模拟功能，可提前预判板材成型过程中的减薄区域，对于减薄率超过15%的区域，通过调整折弯R角或增加工艺切口的方式优化结构，避免实际加工时出现开裂报废；同时所有结构的折弯顺序都经过模拟验证，先折小角度弯、后折大角度弯，先折内部结构、后折外部轮廓，确保折弯过程中不会出现刀具与已成型结构的碰撞。这类钣金设计实例的价值，在于打破了很多新手设计时只看外观不考虑工艺的误区，每一个特征的添加都对应实际加工的工序步骤，从落料、折弯到装配的全流程都在建模阶段完成校验，设计完成的图纸可直接下发车间生产，无需工艺人员二次调整，大幅缩短了从设计到成品的周期。
