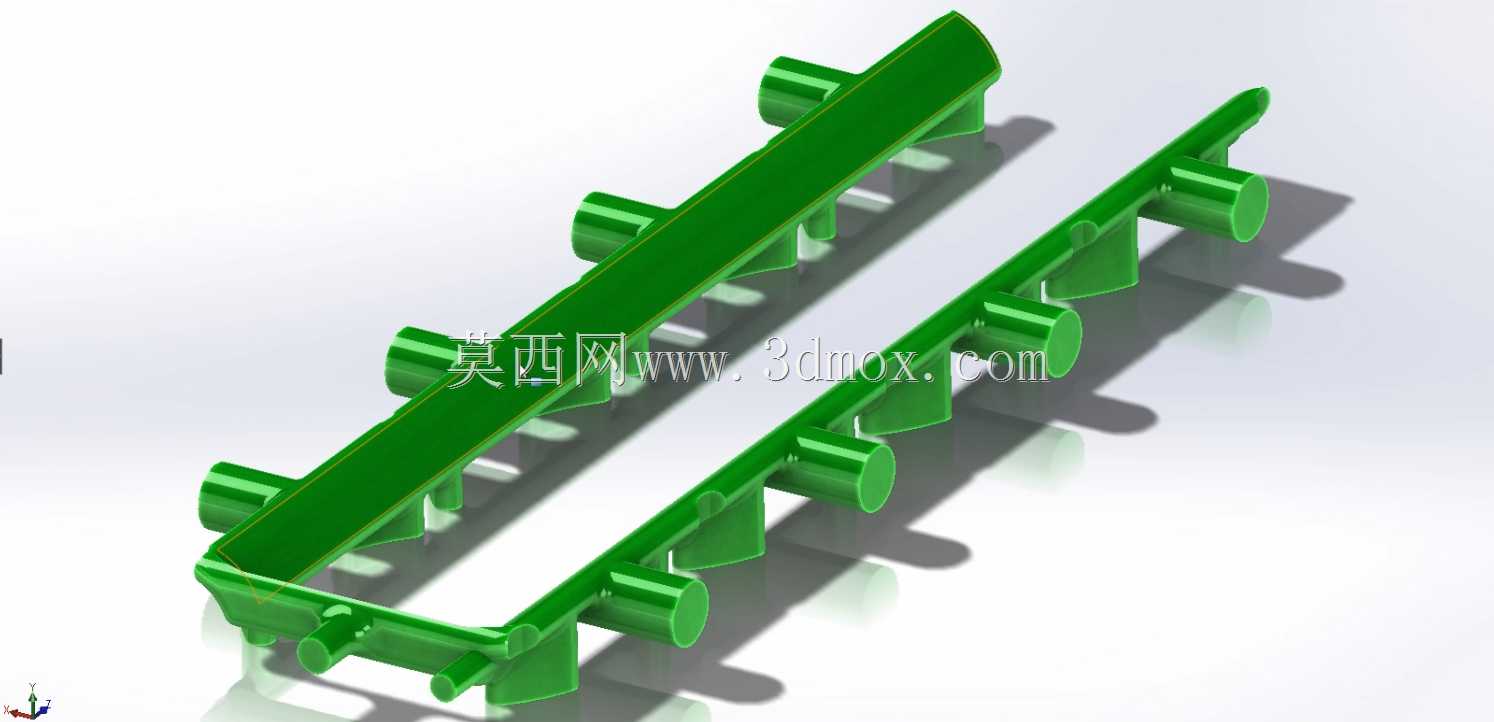

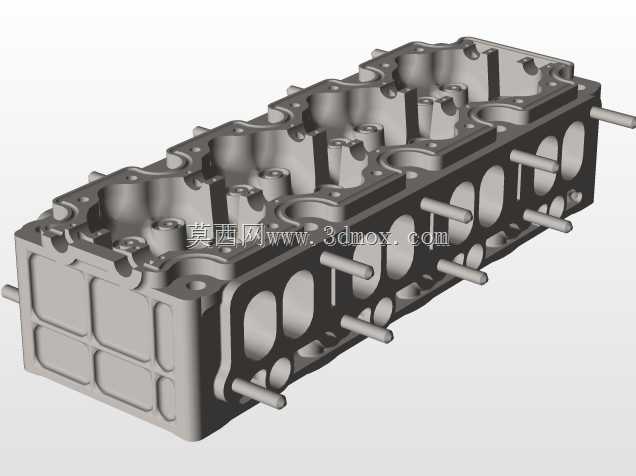

带侧凸柱长条型塑料支撑构件结构设计

　　这类带侧凸柱的长条型塑料支撑构件，多应用在小型机电设备内部的线束分隔、PCB板辅助支撑场景，也常见于消费类电子产品的内部骨架定位环节，日常接触的桌面级打印设备、小型工控终端的内部腔体里，都能见到同结构逻辑的零件。从实际使用场景来看，这类零件不需要承受大载荷冲击，核心作用是在狭长的安装空间内，通过本体的长条槽型结构完成线缆的有序排布，避免设备运行过程中线缆移位触碰发热元件或运动部件，侧部均匀分布的圆柱凸柱，主要作用是卡入设备壳体预设的安装孔位，不需要额外螺丝固定就能完成快速装配，大幅降低产线组装的工时消耗。

　　设计这类构件的时候，首先要匹配安装腔体的狭长空间边界，整体长度要适配腔体内部的安装跨度，不能出现过长干涉其他元件、过短无法覆盖线缆排布区域的问题，本体的槽型截面做了等厚设计，壁厚控制在均匀的1.8mm区间，避免注塑成型过程中出现缩痕、翘曲的缺陷，侧部凸柱的直径统一为4mm，凸柱伸出长度控制在3mm，和壳体上的安装孔采用间隙配合，单边预留0.1mm的装配余量，既保证装配时能顺利卡入，又不会因为间隙过大出现装配后松动晃荡的问题。

　　从结构逻辑上看，两个配对使用的构件采用镜像对称设计，凸柱的排布位置完全对应，在需要对线缆做双层分隔的场景下，可以将两个构件对扣使用，中间形成的封闭腔道可以走直径较粗的电源主线，外侧的槽位可以走信号细线，实现强弱电线缆的物理分隔，减少信号干扰问题。构件上的三角加强筋均匀分布在凸柱和本体的连接位置，筋厚和本体壁厚保持一致，避免注塑时出现应力集中导致的开裂问题，同时也能提升凸柱的抗弯折能力，在装配按压凸柱的时候，不会因为受力过大出现凸柱根部断裂的情况。

　　实际建模过程中，这类带阵列特征的零件要注意相交特征的处理，凸柱和本体的相交位置要做R0.5mm的圆角过渡，不能出现直角相接的情况，一方面是减少注塑时的应力集中，另一方面也能避免装配时锐边割伤线缆绝缘层。零件的安装边界要提前和设备壳体的安装点位做匹配，凸柱的中心距公差控制在±0.1mm，保证多个凸柱能同时对准壳体上的安装孔，不会出现单个孔位错位导致无法装配的问题。另外这类塑料件一般采用ABS材质注塑成型，设计时要考虑拔模斜度，本体的外表面拔模斜度取1度，凸柱的拔模斜度取0.5度，保证开模时能顺利脱模，不会出现表面拉伤的问题。

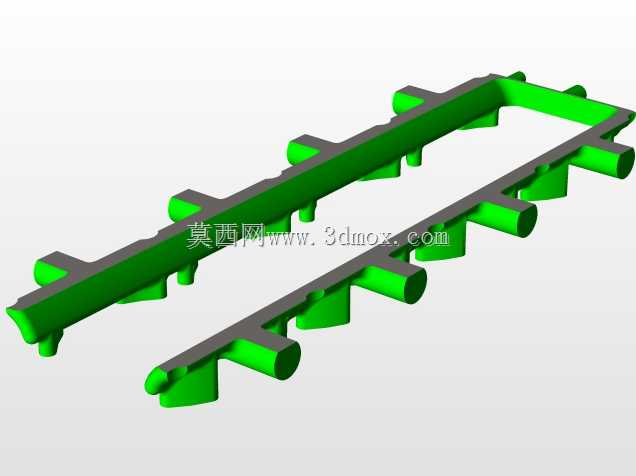

　　在做体积核算的时候，要注意扣除槽型内部的空腔体积，不能直接按实心长条计算材料用量，均匀壁厚的设计也能让注塑时的料流保持平稳，避免出现缺胶、飞边的成型缺陷。这类零件虽然结构不算复杂，但在设备内部的作用不可替代，合理的结构设计既能满足功能需求，又能控制材料成本和装配成本，在小型机电产品的内部结构设计中，这类标准化的支撑构件也在逐步形成通用件库，减少重复设计的工作量。
