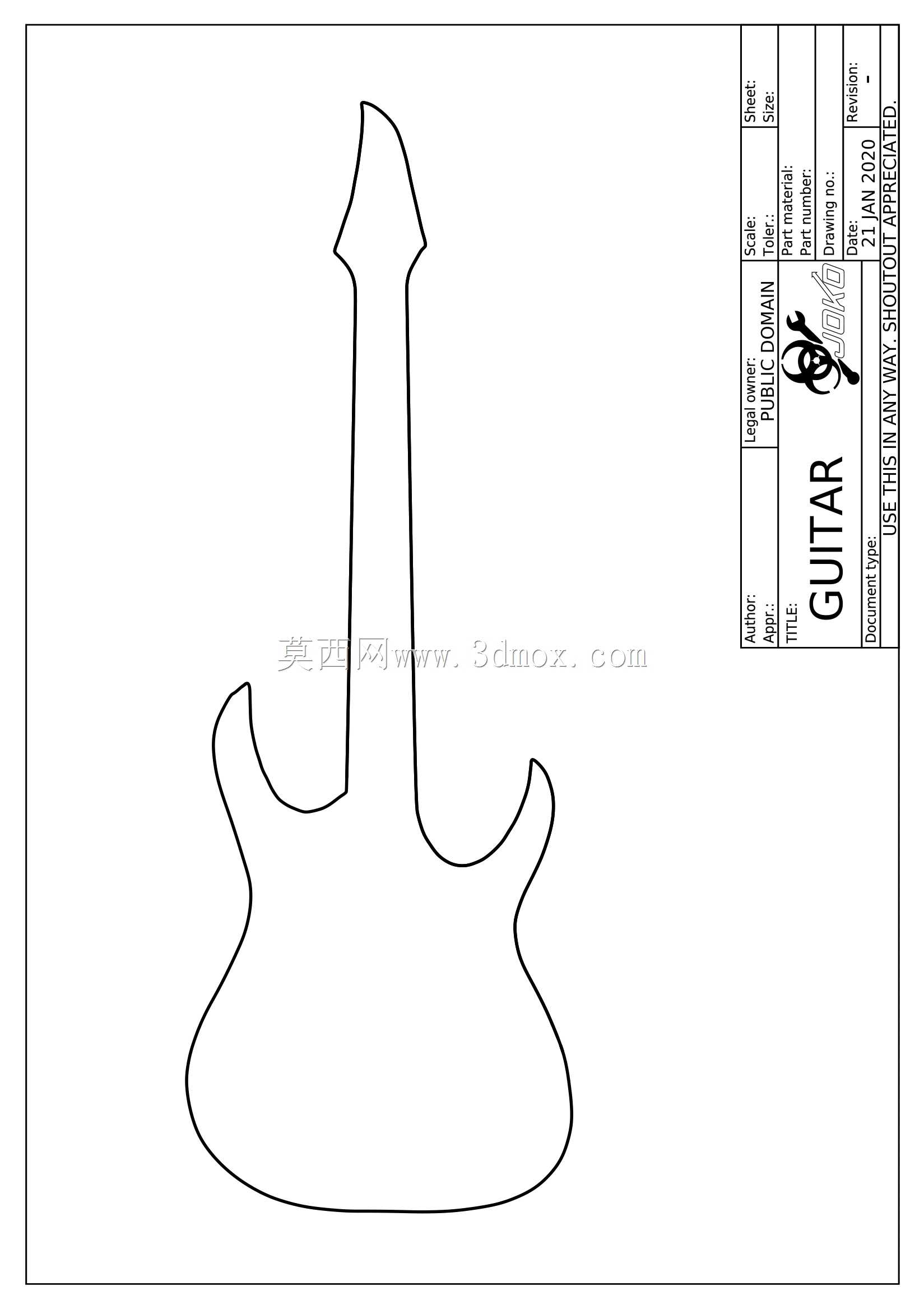

电吉他轮廓比例追踪草图设计

　　在乐器制造与文创产品衍生开发的实际工程场景中，这类精准的轮廓比例线稿是后续三维建模、数控加工、模板裁切的核心基础依据。日常做非标定制吉他生产时，最先要敲定的就是整体外轮廓的比例边界，从琴头的倾斜角度、琴颈的长宽过渡，到琴身的双缺角弧度、下轮廓的收边曲线，每一处线条的比例偏差都会直接影响后续成品的握持手感、配件安装适配性甚至声学传导特性。做这类轮廓设计的时候，不会一开始就直接进入三维软件拉曲面，而是先通过比例追踪的方式把正视图的外轮廓校准到位，先锁定整体的安装边界：琴头部分要预留弦钮的安装孔位区间，轮廓不能超出弦钮排布的最小宽度，不然会出现弦钮突出琴头侧边或者安装空间不足的问题；琴颈的长度要匹配品丝的排布间距，

　　轮廓宽度要对应指板的安装尺寸，两侧的收边弧度要贴合人手握持的虎口曲线，避免后续成品出现硌手的问题；琴身部分的双缺角设计，上缺角的弧度要兼顾高把位演奏时的手部活动空间，不能让轮廓挡住高把位的按弦区域，下缺角的弧度要匹配坐姿演奏时的腿部贴合弧度，同时琴身内部要预留拾音器、电位器、琴桥的安装腔体空间，外轮廓的边界要给这些内部腔体留出足够的壁厚余量，不能出现腔体打穿外壁的问题。实际生产中，这类比例线稿还可以直接作为激光切割模板的输入文件，用来裁切亚克力或者硬纸板做1:1的实体样板，先在样板上验证握持手感、配件安装位置的合理性，再去做后续的木料开料，能大幅降低开料出错的损耗。很多做定制吉他的小工坊，之前靠手工放样画轮廓，经常出现左右不对称、

　　比例失调的问题，用这种比例追踪的线稿做基准，能保证琴身左右轮廓的对称度误差控制在0.5mm以内，琴颈和琴身的对接位置偏差不超过0.3mm，后续粘接琴颈的时候不需要反复修磨对接面。从建模流程来说，这类正视图轮廓导入三维软件后，可以直接作为曲面建模的基准线，先通过拉伸做出基础的厚度基体，再在这个基础上做琴身的弧面倒角、握持边的圆角过渡、琴颈的弧度切削，比直接在三维软件里凭空描线效率高很多，而且比例精度更有保障。另外在做吉他周边衍生产品的时候，比如吉他造型的置物架、墙面装饰、文创摆件，也可以用这个轮廓作为基础造型基准，根据不同产品的尺寸需求等比例缩放，不需要重新绘制轮廓，能大幅缩短衍生产品的开发周期。要注意的是，

　　这类轮廓线在实际使用的时候，要根据不同的加工工艺预留加工余量，比如做数控铣削木料的时候，外轮廓要预留0.2mm的精修余量，避免粗加工的时候把轮廓切小；做激光切割金属配件的时候，要根据板材厚度和激光割缝宽度补偿轮廓尺寸，保证切割出来的配件和设计尺寸一致。还有琴身底部的背带钉安装位置，要在轮廓上提前标记好点位，保证背带钉安装后吉他的重心平衡，不会出现演奏时琴头下坠的问题；琴身侧边的音频输出接口位置，也要在轮廓对应的侧边位置预留足够的平面空间，不能把接口开在弧度过大的位置，导致接口安装后歪斜、线材插拔不顺。
