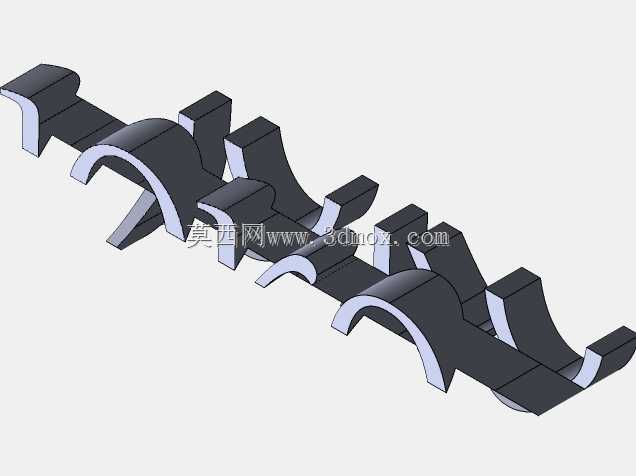

SolidWorks交叉特征建模练习构件

　　该构件是用于三维建模软件中交叉特征运算练习的典型几何实体，主要面向结构设计从业者掌握多实体布尔交集运算的操作逻辑，在日常机械结构设计工作中，类似的交叉实体构造逻辑广泛应用于异形管路衔接、曲面支撑构件、定制化工装定位块的设计环节，很多非标设备中需要避让多组运动轨迹的固定支架，都会用到这类交叉融合的实体结构，避免多个独立零件拼接带来的应力集中问题。从设计思路来看，这个构件的构建过程完全围绕交集特征的生成逻辑展开，先分别构建多组沿不同轴向延伸的基础实体，这些基础实体包含半圆弧面、矩形截面、斜切端面等常见机械结构的典型几何要素，通过交集运算保留各实体重叠的区域，再对运算后生成的锐边做统一的过渡处理，最终形成连续的一体化结构。

　　在实际工程应用场景中，这类交叉融合的结构常出现在设备内部的走线支架、多管路汇接的支撑座、异形防护栏的衔接段位置，相比拼接式的结构，一体化交叉成型的构件没有连接缝隙，在承受交变载荷时不会在拼接位置出现应力断裂的风险，同时也能减少后续装配的工作量，不需要额外设计连接孔位或者焊接坡口。从外形尺寸与安装边界来看，该构件整体为长条形延展结构，所有弧形面的曲率半径保持统一，各段交叉位置的壁厚均匀，没有出现突变的薄壁区域，安装时可以通过构件上的平面段作为定位基准，不需要额外设计复杂的安装工装，构件的端面都做了平齐处理，能够和相邻的同截面构件直接对接，适配常见的型材安装固定方式。在功能特性上，这个构件除了作为建模练习的参考几何外，

　　其结构形式本身也具备实际的承载能力，弧形段可以作为管线的托举面，平面段可以用于安装固定附属的小零件，交叉形成的镂空区域可以减轻构件自身重量，同时预留出管线穿过或者避让其他运动部件的空间，在轻量化设计的设备中，这类等壁厚交叉结构的材料利用率远高于实心的块状支撑件。建模过程中需要注意的是，做交集运算前要确保各基础实体的几何精度，避免出现面重叠或者微小间隙导致的运算失败，运算完成后要检查所有交叉位置的圆角过渡是否连续，不能出现锐角棱边，防止后续加工时出现应力集中或者划伤操作人员的情况，这类结构如果采用机加工方式生产，需要提前规划好铣削路径，交叉位置的弧形面要保证曲率连续，采用3D打印生产的话则要注意摆放角度，减少支撑材料的使用，

　　保证成型后各段的尺寸精度。很多刚接触三维建模的设计人员在处理多实体交叉结构时，容易出现运算后实体破面、壁厚不均的问题，通过这类典型构件的练习，可以快速掌握交集特征的使用技巧，理解不同方向实体融合后的几何变化规律，在后续设计实际工业零件时，能够更高效地构建出符合工程要求的一体化交叉结构，避免不必要的零件拆分，降低设备的整体装配复杂度。
