曲线路径均匀排布图案结构设计方案

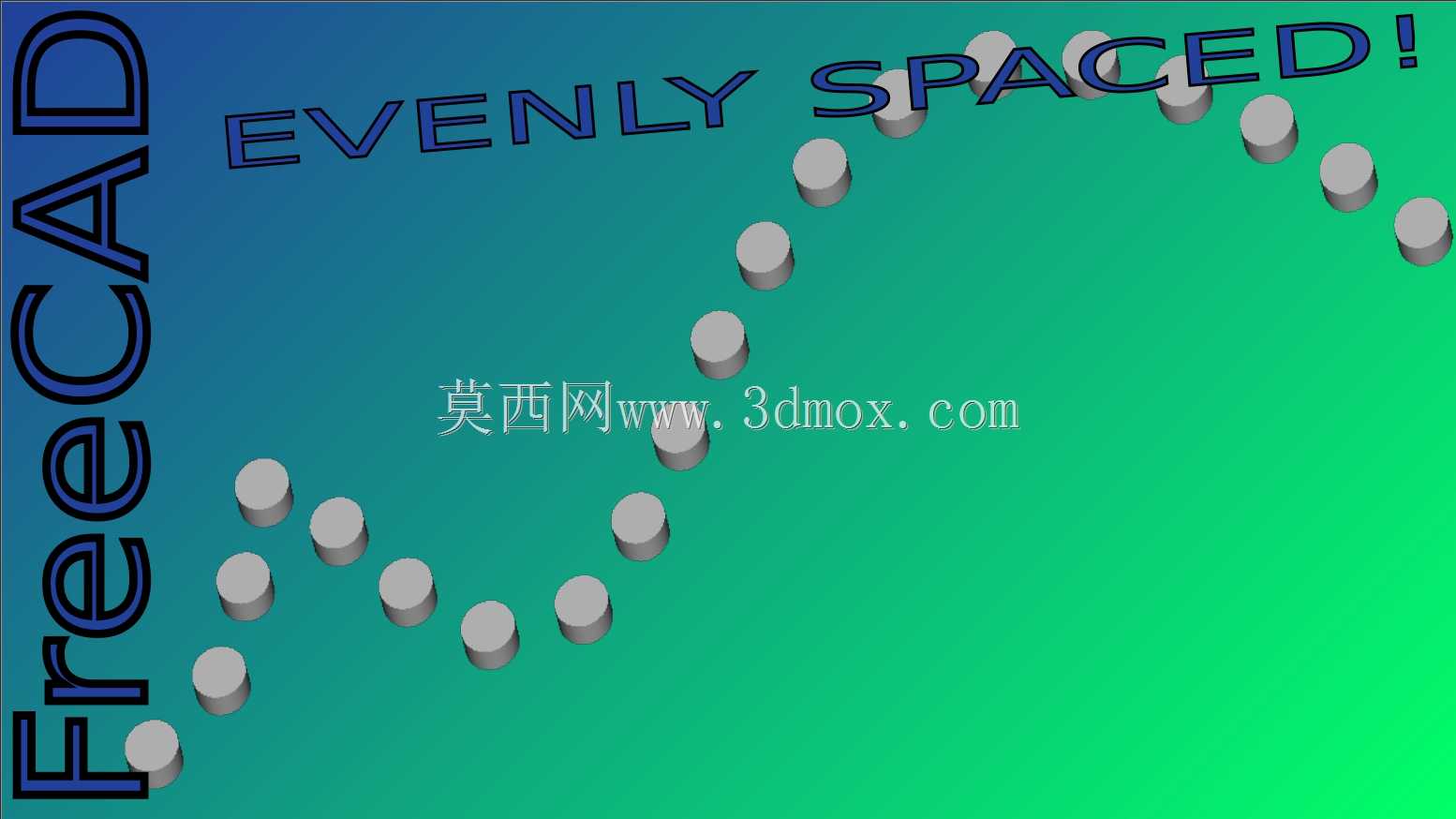

　　在非标自动化设备的外观饰件、输送线定位工装、曲面标识加工的实际工程场景中，经常会遇到需要沿任意曲线路径均匀排布特征元素的设计需求，这类需求常见于设备外壳的装饰凸点排布、工装夹具上的定位销阵列、曲面工件的标识图案加工定位等场景，传统的线性阵列或环形阵列无法适配自由曲线的排布要求，很容易出现间距不均、特征偏移路径、转角处特征变形等问题，直接影响后续加工的精度与成品外观一致性。这套曲线路径图案排布的设计逻辑，核心是先提取目标排布的基准曲线，将曲线按照特征元素的预设间距做等长分段处理，每一个分段节点作为单个特征的放置基准点，同时在每个节点处自动匹配曲线的法向平面，保证放置的特征元素始终与曲线所在曲面保持垂直或预设的倾角关系，

　　避免出现特征歪斜、嵌入曲面或悬空的问题。在实际建模过程中，首先要确认基准曲线的连续性，若曲线存在尖角或断点，需要先做曲线光顺处理，避免分段计算时出现节点间距突变，导致排布后的元素出现疏密不均的情况；其次要明确单个特征元素的外形尺寸，若特征本身存在长宽方向的差异，还需要添加角度约束参数，保证所有特征沿曲线走向的朝向统一，比如在做设备外壳的散热孔排布时，要保证所有散热孔的开槽方向与曲线切线方向保持一致，避免出现通风阻力不均的问题。从安装边界来看，这类曲线排布的特征在应用到实体工件上时，需要预留特征边缘到工件边界的最小安全距离，通常不小于单个特征直径的1.2倍，避免加工时出现边缘崩缺，同时要考虑特征之间的最小间隙，若用于工装定位场景，

　　特征之间的间隙要满足取放工件的操作空间要求，通常预留不小于5mm的操作余量；若用于外观装饰场景，特征间隙要保持视觉上的均匀一致性，避免局部间隙过大或过小影响整体观感。在不同的应用场景下，这套排布逻辑可以灵活调整参数，比如在食品输送线的侧向导条挡块排布中，沿导条曲线排布的挡块需要根据输送物料的尺寸调整间距，同时保证挡块的安装面与导条安装面完全贴合，避免出现安装缝隙导致物料卡滞；在钣金设备外壳的装饰凸点排布中，凸点的拉伸高度要保持一致，同时要避开外壳内部的安装筋位、螺丝柱等结构，避免凸点与内部结构产生干涉。设计过程中还要考虑加工工艺的适配性，若采用钣金冲压工艺加工这类曲线排布特征，要保证所有特征的冲压方向尽量保持一致，

　　减少斜楔机构的使用，降低模具加工成本；若采用CNC铣削加工，要控制特征的深度差，避免频繁换刀或调整主轴角度，提升加工效率。很多新手在处理这类曲线排布需求时，容易直接采用软件自带的阵列功能强行适配，忽略曲线的曲率变化对特征间距的影响，尤其是在小半径转角位置，很容易出现特征重叠或间距过大的问题，正确的处理方式是在曲率变化较大的曲线段单独做分段参数调整，在保证整体间距均匀的前提下，对转角位置的特征做微小的间距补偿，让视觉上的均匀度与实际尺寸的均匀度达到平衡，毕竟在外观应用场景中，人眼感知的均匀性比纯尺寸上的等距更符合实际使用需求。另外，在做参数化建模时，可以将曲线长度、特征间距、特征尺寸、倾角参数都设置为可调整的变量，后续遇到不同尺寸的工件、不同曲率的曲线时，只需要替换基准曲线、调整对应参数就能快速生成新的排布方案，不需要重复做阵列计算，能大幅提升同类型设计的工作效率，尤其是在系列化设备的外观设计中，这种参数化的排布模板可以直接复用到不同尺寸的同系列设备上，保证全系列产品的外观设计语言统一。
