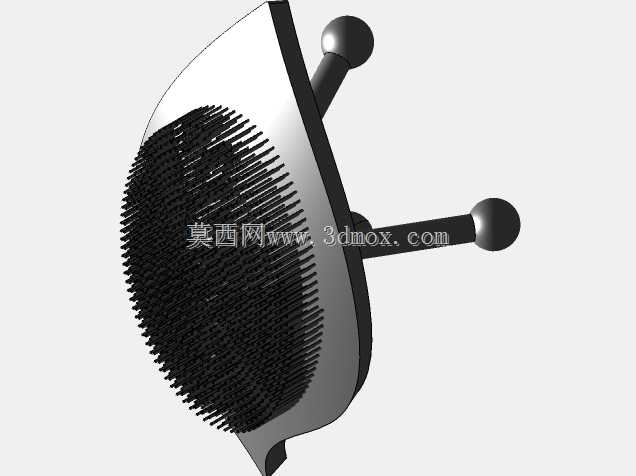

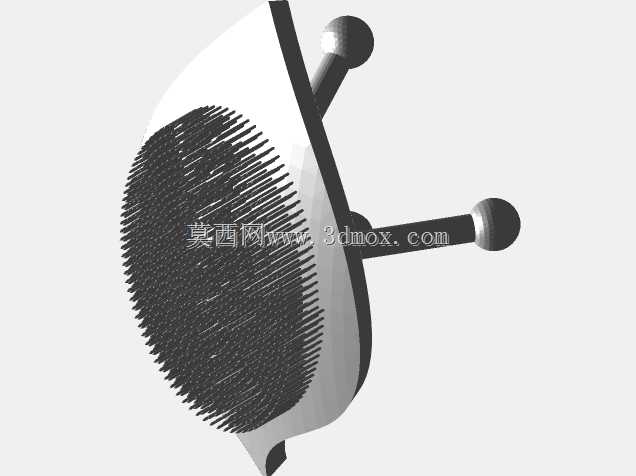

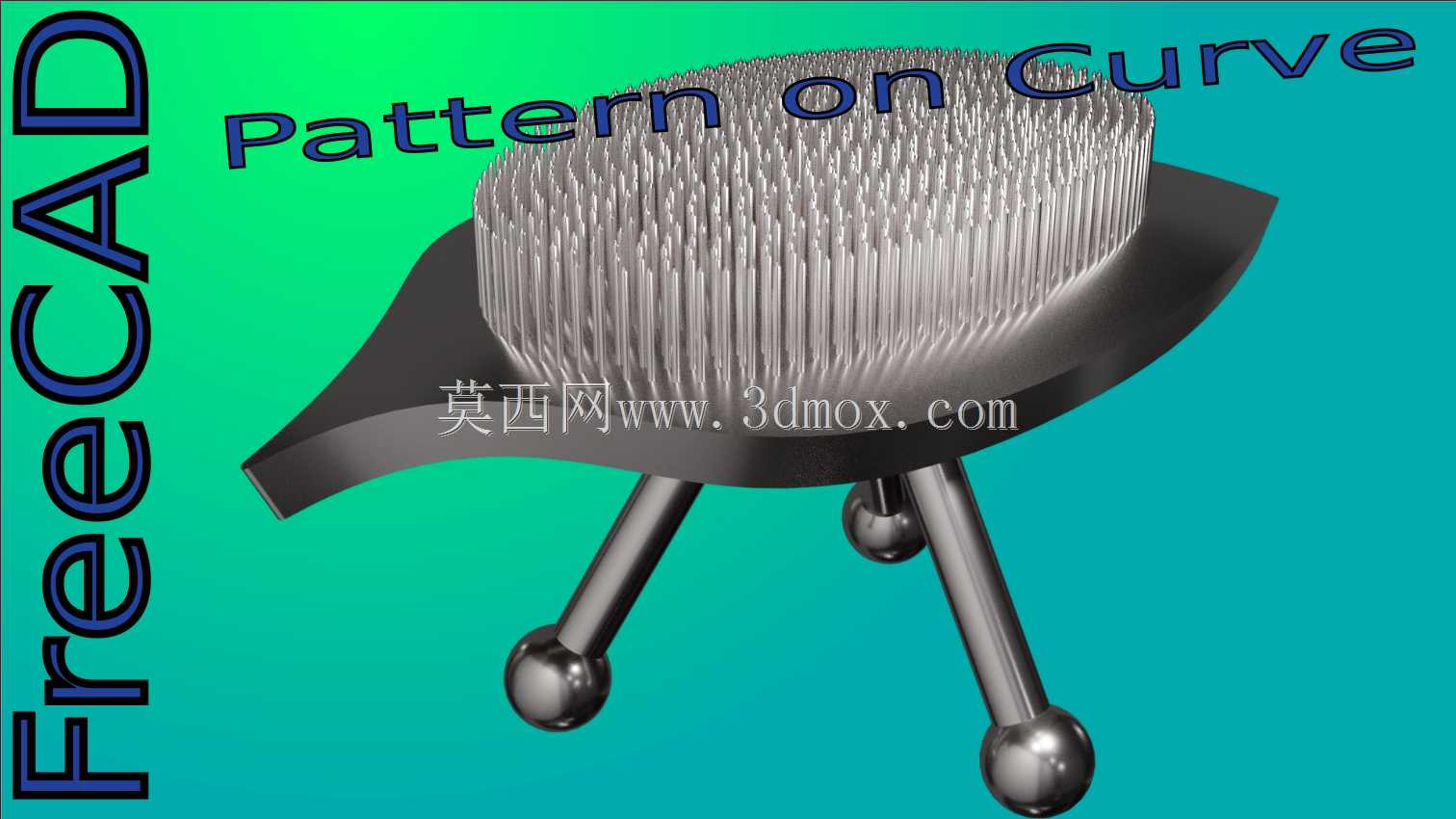

这款仿生花蛙造型结构,最初的设计切入点是验证曲线驱动阵列在复杂曲面载体上的排布可行性,这类阵列逻辑并非只服务于创意摆件制作,在实际工业场景中,很多需要在异形曲面上实现等距特征排布的结构都能复用这套建模思路——比如特种换热设备表面的散热鳍片排布、异形工装夹具表面的防滑触点阵列、甚至是部分消费电子产品外壳上的装饰纹理与功能凸点布局,都需要解决曲线约束下的特征均匀分布问题,避免出现阵列特征间距不均、法向偏移错位、与基体曲面出现干涉或间隙超差的问题。从结构本身来看,整个造型分为三个功能段:底部的三足支撑结构、中部的异形承载基体、上部的密集阵列特征。三足支撑采用球头支脚设计,这种设计在实际工业应用中很常见,球头端面可以自适应不平整的安装面,
不需要额外加工配合平面就能保证放置稳定性,三个支脚呈120度圆周均布,支撑边界的外接圆直径控制在基体最大外径的0.8倍左右,既保证支撑稳定性不会出现侧翻,又不会让支脚超出基体轮廓过多造成额外的空间占用。中部的承载基体采用流线型曲面过渡,边缘做了大圆角导边处理,一方面是避免锐边造成的应力集中,另一方面是给上部的阵列特征提供连续的法向参考面——如果基体曲面存在曲率突变,阵列特征在突变位置就会出现法向偏角过大、特征倒伏的问题,因此在构建基体曲面时,需要保证G2连续,让曲面曲率变化平滑过渡,给阵列特征提供稳定的参考基准。上部的密集阵列特征是整个结构的核心验证点,所有细长杆状特征都垂直于所在位置的基体曲面,沿着预设的空间曲线实现等距排布,
特征的长度随着基体曲面的高度变化自适应调整,保证所有特征的顶端处于同一个平滑的虚拟曲面上,不会出现高低错落的突兀感。在实际建模过程中,首先需要构建承载基体的闭合曲面,提取曲面的边界与内部引导曲线作为阵列的驱动路径,通过曲线参数化方程控制阵列实例的间距,保证相邻两个特征的中心距误差控制在0.1mm以内,同时给每个阵列特征添加与基体的布尔合并约束,避免出现特征脱离基体的非实体问题。这类曲线阵列的设计思路,在工业场景中可以直接迁移到很多零部件的结构设计上:比如设计表面带密集防滑凸点的异形操作手柄时,就可以用同样的逻辑,在手柄的人体工学曲面上阵列等距的半球形凸点,保证握持时每个接触位置都有均匀的摩擦力;再比如设计异形曲面的消音结构时,
需要在曲面内壁阵列等距的吸音凸台,也可以复用这套曲线驱动阵列的方法,不需要逐个手动调整凸台的位置与法向,大幅提升建模效率。从安装边界来看,整个结构的最大外轮廓由三个球头支脚的外接圆决定,上部阵列特征的最大直径不超过支撑外接圆的范围,因此在实际摆放或集成到其他设备中时,只需要预留对应直径的圆形安装空间即可,不需要额外预留侧面操作空间,支脚的球头半径根据整体尺寸比例设置,保证接触面积足够支撑整体重量,不会出现压溃接触面的问题。另外,结构的曲面过渡设计也考虑了后续的加工可行性,如果采用3D打印工艺制作,所有阵列特征的拔模角度都控制在自支撑范围内,不需要额外添加支撑结构就能顺利打印成型;如果采用注塑工艺生产,基体的壁厚均匀控制在2mm左右,阵列特征的根部做了圆角过渡,避免出现注塑缩痕或者应力断裂的问题。很多工程师在做曲面阵列时容易出现的问题是只关注特征的位置排布,忽略了特征与基体的结合强度,这款造型在设计时特意给每个阵列特征的根部添加了0.2mm的圆角过渡,减少应力集中,即使是细长杆结构也不会在受力时从根部断裂,这一点在工业零部件设计中尤为重要——比如散热鳍片如果根部没有圆角过渡,在受到振动或者外力冲击时很容易从根部断裂,影响设备的散热性能。
