板材内嵌式Ricc弧形导向曲线槽结构

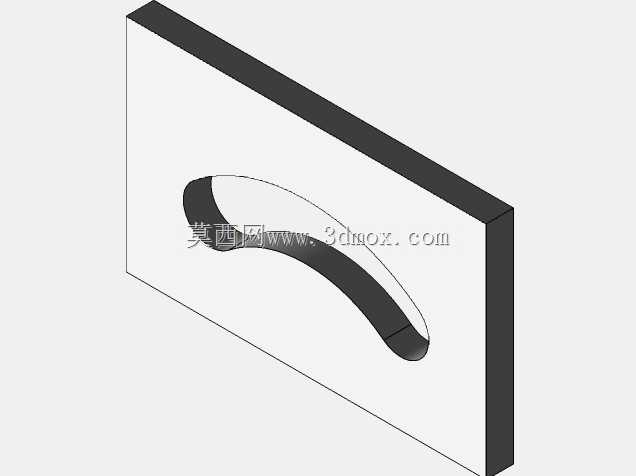

　　这类弧形曲线槽结构在工装夹具、自动化输送变位机构、手动操作调节组件里的应用十分普遍，很多需要做定轨迹弧形摆动、变向滑动的执行端，都会靠这类加工在安装基板上的曲线槽来完成运动约束，相比额外加装独立的弧形导轨组件，直接在基板上加工成型的曲线槽能大幅压缩整体安装空间，减少配套的导轨安装座、紧固件数量，降低整套机构的装配累积误差。从结构形态来看，该曲线槽采用等宽通槽设计，槽体的曲率沿延伸方向平滑过渡，没有出现曲率突变的拐点，这种设计能保证配套的滑动销、滚轮组件在槽内移动时不会出现卡滞、冲击的问题，滑动过程的阻力变化均匀，不管是手动调节还是气缸、伺服驱动的自动变位，都能获得平顺的运动反馈。槽体开设在矩形安装基板的中部区域，

　　基板的厚度需要根据实际承受的侧向载荷来确定，当滑动组件带动的执行端负载较大、运动速度较快时，基板厚度要对应增加，避免槽壁受侧向挤压力出现形变，导致滑动间隙变大、运动轨迹偏移。设计这类曲线槽的时候，首先要明确执行端需要完成的运动轨迹，将轨迹线向两侧偏移半个槽宽的尺寸得到槽体的两条轮廓边，偏移过程中要全程检查槽宽的一致性，不能出现局部槽宽收窄或者放大的情况，否则会导致滑动件间隙过大出现窜动，或者间隙过小出现卡涩。槽体的两端做了圆弧封闭处理，圆弧半径和槽宽的一半保持一致，这种封闭端可以直接作为滑动行程的硬限位，不需要额外在槽端加装行程挡块，滑动件移动到端部时能和圆弧端面平滑贴合，减少硬接触带来的冲击和磨损。安装边界方面，

　　基板的侧边到槽体外轮廓的最小距离需要满足结构强度要求，通常这个距离不能小于槽宽的1.5倍，避免基板在槽体位置出现结构强度不足的问题，尤其是在需要承受侧向载荷的应用场景下，侧边余量不足很容易导致基板沿槽体方向出现开裂变形。在实际设备应用中，这类曲线槽常被用在小型工装的角度调节结构上，比如焊接工装的工件压板摆动导向、检测设备的探头变位导向、包装设备的拨杆轨迹约束，不需要复杂的连杆机构，单靠槽体的轮廓约束就能实现预定的弧形运动，结构简单可靠，后期维护只需要定期清理槽内的粉尘、碎屑，在槽壁涂抹少量润滑脂就能保证长期顺畅运行。加工层面，这类等宽曲线槽既可以采用数控铣削直接在基板上加工成型，也可以在量产场景下采用冲压、

　　激光切割等工艺完成槽体加工，加工过程中要注意槽壁的表面粗糙度控制，粗糙度过高会增大滑动阻力，加快滑动件的磨损，通常槽壁粗糙度达到Ra3.2就能满足普通滑动场景的使用需求，如果是高速频繁滑动的应用场景，可以将槽壁粗糙度提升到Ra1.6，或者在槽内加装耐磨衬套来延长使用寿命。设计时还要考虑滑动件和槽体的配合间隙，常规手动调节的场景下，单边间隙控制在0.1-0.2mm即可，自动驱动的高频运动场景可以适当放大间隙到0.2-0.3mm，避免因加工误差、温度形变导致滑动卡滞，同时要在滑动件上设置防尘结构，避免加工碎屑、灰尘进入槽体配合面，加剧磨损。
