SolidWorks壳体建模故障排除实操案例

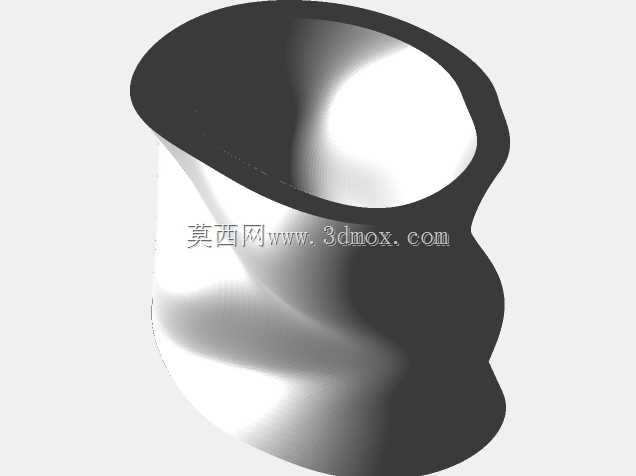

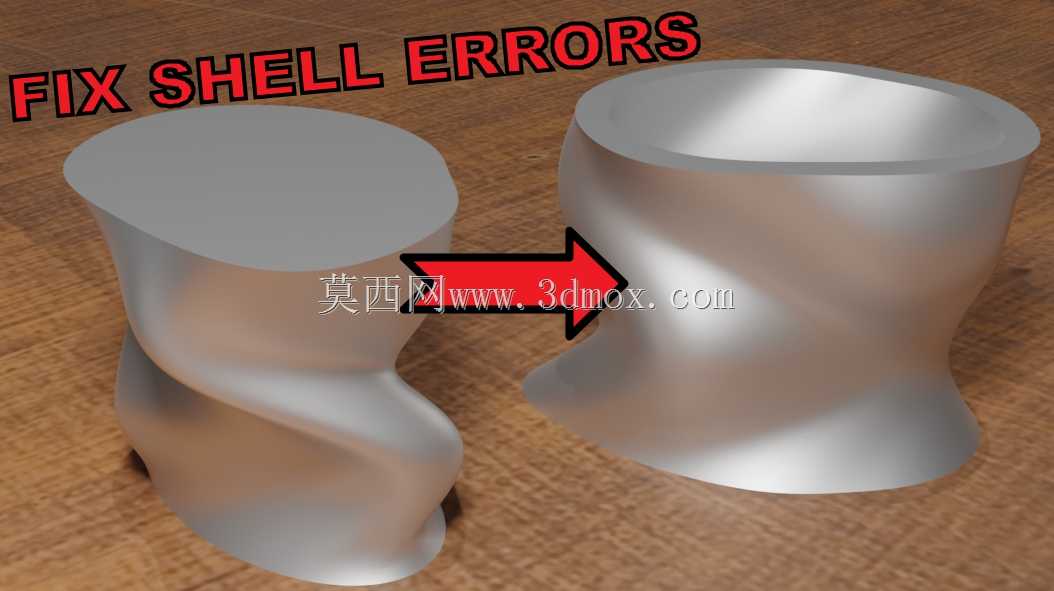

　　在日常机械结构三维建模工作中，抽壳特征失效是壳体类零件设计阶段高频出现的问题，这类问题往往出现在异形曲面过渡、壁厚突变、局部几何曲率不连续的结构上，很多新手建模时容易忽略几何连续性校验，等到抽壳环节报错才回头排查，往往要耗费大量时间调整前期特征。本次的实操案例针对扭曲异形回转壳体的抽壳故障做全流程修复演示，这类扭曲壳体结构常见于特种流体输送管道的异形过渡段、文创类工业产品的外观壳体、实验设备的异形容腔结构，实际生产中这类结构如果建模阶段存在几何破面、壁厚不均的问题，后续导入CAM模块做刀路计算时会出现断刀、过切的风险，做3D打印快速样件时也会出现壁厚不足导致的打印失败、支撑难以去除的问题，做注塑模分模时更是会因为实体存在非流形几何无法完成分模面创建。

　　从结构设计逻辑来看，这类扭曲壳体的原始建模思路通常是先做上端圆形轮廓与下端非规则扭曲轮廓的放样凸台，很多建模者在做放样时直接选择两个轮廓做默认放样，没有添加对应的引导线控制曲面的扭曲走向，也没有对轮廓连接处做曲率连续的约束，导致生成的实体在中段扭曲位置存在局部曲率半径小于目标抽壳厚度的区域，这时候直接执行抽壳命令就会出现特征失败，部分情况下即使抽壳成功，生成的壳体内壁也会存在自相交的重叠面，后续做工程图剖切时会出现剖面线错乱，做有限元壁厚分析时也会出现网格划分失败的问题。

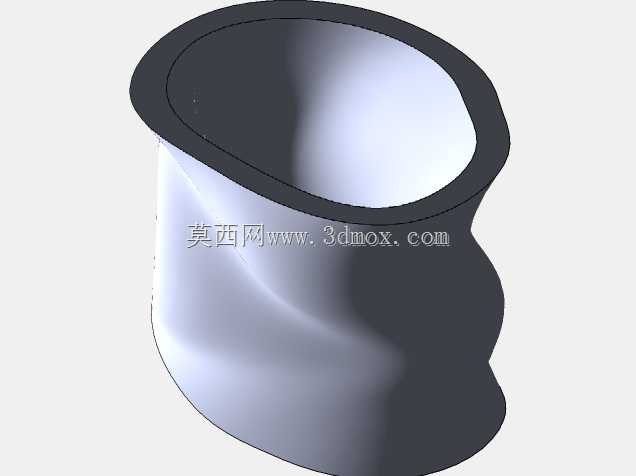

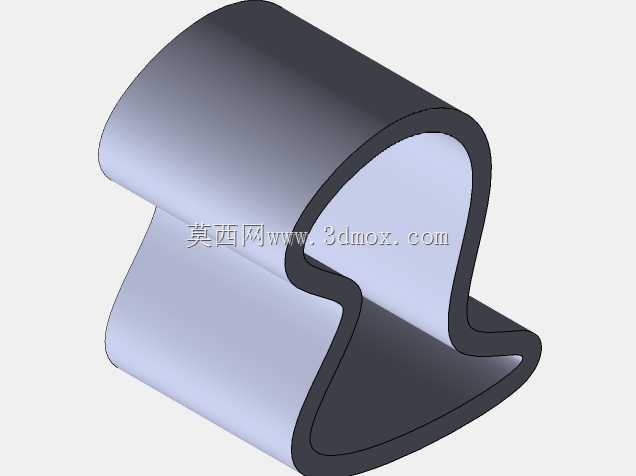

　　修复这类抽壳故障的核心思路并不是直接删除报错特征重新建模，而是先通过软件自带的几何检查工具定位所有曲率半径小于目标壁厚的曲面区域，针对这些区域做局部的曲面修正：首先在放样特征阶段，给上下两个轮廓添加对应角度的引导线，引导线的曲率设置为与两端轮廓相切连续，保证整个扭曲曲面的曲率变化是平滑过渡的，不存在局部曲率骤降的拐点；其次在抽壳之前，先对实体上所有的锐边做对应半径的圆角过渡，注意圆角半径不能超过目标抽壳厚度的二分之一，避免圆角位置出现壁厚为零的区域；如果遇到局部曲面扭曲程度过大无法通过引导线修正的情况，可以先将实体转换为曲面实体，对故障位置的曲面做剪裁后重新做边界曲面填充，填充时保证填充曲面与周边曲面的曲率连续，再将所有曲面缝合为实体后再执行抽壳操作，这种曲面修复的方式比直接调整实体特征的效率更高，也更容易控制局部的壁厚精度。

　　从安装边界与尺寸适配的角度来说，这类异形扭曲壳体在实际应用时，上下两端通常需要对接标准圆形法兰或者快装接头，因此建模时要保证上下两端的连接端面是完全平整的平面，端面的轮廓尺寸要匹配对应标准接头的安装尺寸，不能因为曲面扭曲导致端面出现翘曲；壳体的整体外轮廓尺寸要预留出对应的安装操作空间，尤其是扭曲段的最大外轮廓尺寸，要避免和周边安装的管路、结构件出现干涉；壁厚的设置要根据壳体的应用场景调整，承压类的流体容腔壳体壁厚要满足强度计算要求，外观装饰类的壳体壁厚可以适当减薄，但也要保证最小壁厚不小于所选加工工艺的最小成型壁厚，比如3D打印PLA材料的最小壁厚不小于1.2mm，注塑ABS材料的最小壁厚不小于0.8mm，钣金类壳体的壁厚要匹配所选板材的标准厚度。

　　很多建模者在处理抽壳故障时容易陷入反复调整抽壳厚度、反复删除重画特征的误区，实际上抽壳故障的本质几乎都是前期实体特征存在几何缺陷，只要顺着几何检查的定位结果逐段修正曲面的连续性，保证整个实体所有位置的曲率半径都大于目标抽壳厚度，抽壳特征就可以顺利生成。另外在建模过程中要养成随时检查实体几何有效性的习惯，每做完一个大的特征就做一次实体检查，避免所有特征做完之后再排查故障，导致特征之间的父子关系混乱，调整一个特征就连锁报错多个后续特征。对于这类异形曲面类的壳体，建模时尽量不要使用多厚度抽壳的设置，多厚度抽壳会大幅提升几何计算的复杂度，更容易出现抽壳失败的问题，不同位置的壁厚差异可以通过后续的偏移曲面、加厚特征来实现，这样分步建模的方式稳定性更高，后续修改参数时也不容易出现特征报错。
