多边形拼接式香蕉造型管架结构设计

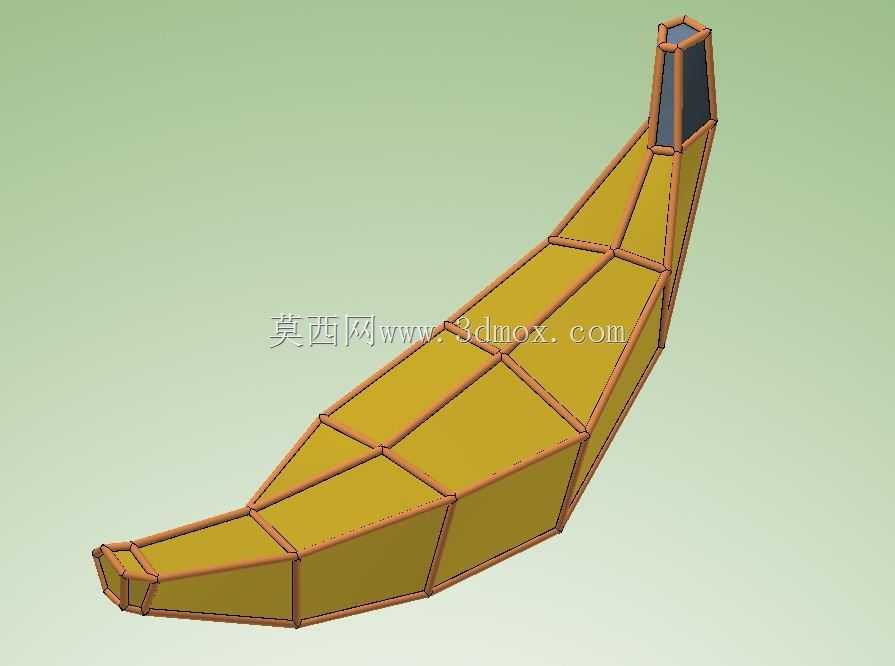

　　在非标框架类构件的设计实践中，仿生造型的管架结构往往需要兼顾形态还原度与结构实用性，这款带挡板的香蕉造型管架，整体长度控制在4米区间，采用分块拼接的多边形框架逻辑搭建，完全区别于常规圆管或方管直连的简易框架结构。从实际应用场景来看，这类异形仿生管架可用于主题展陈的支撑骨架、创意公共设施的内部承重框架，或是特色游乐设备的外围防护结构，相比常规规整框架，其自带的造型属性可以减少后期外覆装饰层的塑形工作量，框架本身就已经完成了基础形态的轮廓搭建。

　　设计过程中没有采用整体弯管的成型方案，核心原因是4米长度的整体弯管要还原香蕉的自然弧度，对弯管设备的行程、精度要求极高，且大尺寸弯管的回弹量难以精准控制，批量生产时的一致性很难保障。因此最终选择了多段短型材拼接的方案，将整个香蕉形态拆解为数十个多边形封闭框段，每个框段的截面轮廓根据香蕉不同位置的粗细变化做对应调整，靠近果柄位置的截面收窄为小尺寸四边形，中部果身位置的截面扩展为大尺寸多边形，末端果尖位置的截面逐步收窄为小尺寸三角拼接结构，相邻框段之间通过沿轮廓分布的连接型材做刚性连接，所有连接节点都做了满焊预留位，保证整体框架的抗扭、抗弯折性能满足承重要求。

　　挡板结构的设计是这款管架的核心功能点，沿香蕉外轮廓分布的挡板并非装饰件，而是作为外覆蒙皮的安装基础，每一块挡板的安装面都与对应位置的框段型材表面齐平，后期安装装饰面板时不需要额外做找平结构，直接通过自攻螺丝或者结构胶就能完成面板固定，大幅降低现场安装的工作量。从安装边界来看，整个管架的底部预留了三个均匀分布的安装脚座，脚座上开有长条形安装孔，可以适配地面预埋螺栓的位置误差，安装时不需要对框架本身做二次打孔修改；果柄位置的顶端预留了吊装连接位，既可以作为顶部悬挂安装的受力点，也可以在现场组装时作为吊装着力点，方便大尺寸框架的转运与就位。

　　结构受力层面，整个框架的型材排布遵循了力流传递逻辑，沿香蕉长度方向的主连接型材全部布置在轮廓的受力棱线上，横向的框段型材间距控制在300-400mm区间，既不会因为间距过大导致外覆面板出现凹陷变形，也不会因为型材排布过密造成整体重量超标。考虑到户外使用场景的需求，所有型材的拼接缝隙都预留了打胶槽位，后期做表面防腐处理时，可以在缝隙位置填充密封胶，避免雨水进入框架内部造成锈蚀，延长整体结构的使用寿命。相比常规的直型管架，这款异形管架在设计时额外做了重心校核，整个结构的重心落在底部三个安装脚座围成的三角形区域中心位置，即使没有额外的配重结构，也能保证静置状态下的抗倾覆稳定性满足户外使用的安全要求，不需要额外加装斜撑等辅助支撑构件，保证外观造型的完整性。
