长筒型直线往复执行液压缸结构设计

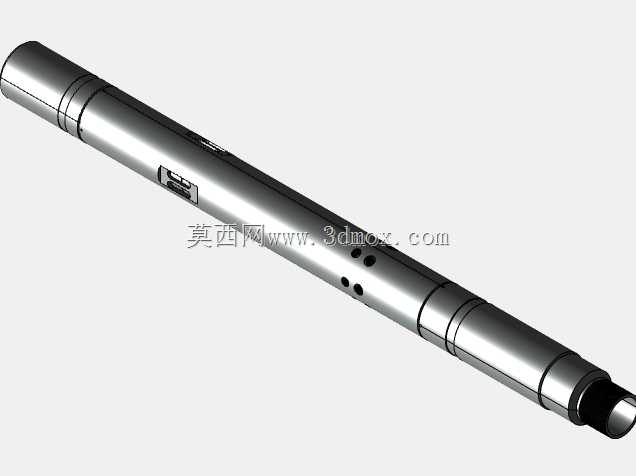

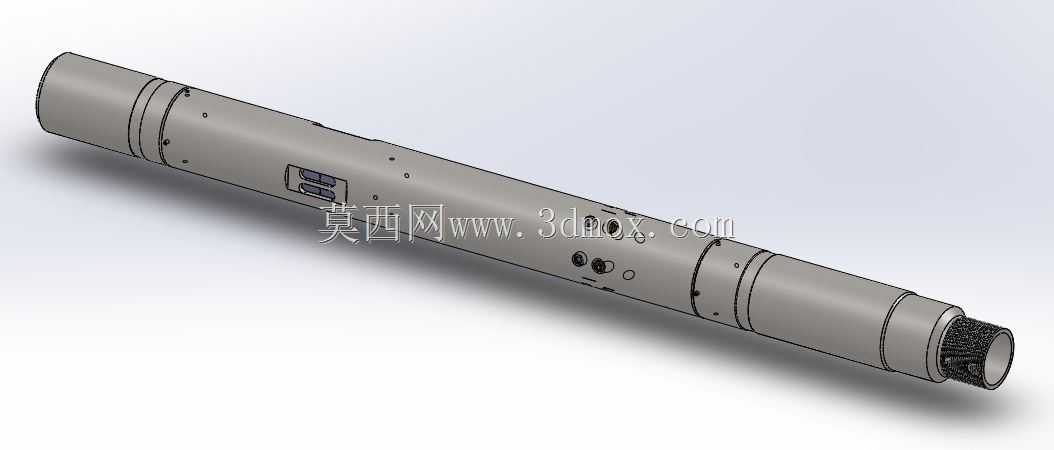

　　这款长筒结构的液压缸，是液压传动系统里负责把流体压力能转化为直线往复机械能的核心执行部件，在各类需要大推力直线动作的工业场景里都有广泛适配空间。从结构设计逻辑来看，整体采用等径长筒式布局，缸体主体沿轴向做等直径延伸，没有额外的外置法兰或突兀的安装凸台，这种设计首先是为了适配狭小的轴向贯通安装空间，比如井下作业机具的内置驱动腔、长行程工装的内嵌执行位，或是需要沿杆体方向布置多组油路、检测元件的专用设备场景，相比常规带外置安装座的油缸，这种通体等径的结构可以直接穿装在预设的筒状安装腔内，不需要额外预留安装座的避让空间，空间利用率更高。缸体表面分布的多组径向孔位，是按照油路分配、传感器安装、定位销固定的实际需求排布的，

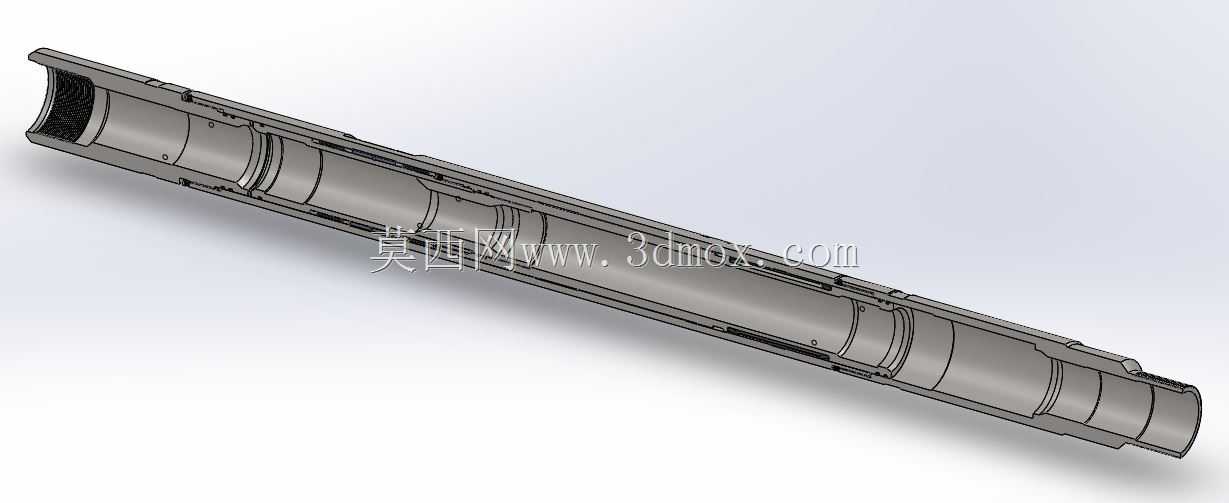

　　其中靠近中部的两组稍大孔径是进出油口的预留位，采用径向布油而非端盖布油的方式，能够缩短缸体两端的轴向尺寸，让整体结构更紧凑，同时周边的小孔分别用于固定内置的缓冲套、行程检测开关以及密封压盖，每一处孔位的位置都经过受力校核，避开了缸筒的应力集中区域，避免高压工况下孔边出现裂纹风险。端部的连接结构采用外螺纹加端面密封的设计，既可以通过螺纹实现和相邻部件的快速连接，端面的密封槽又能保证高压油液不会从连接缝隙泄漏，适配最高数十兆帕的工作压力区间，输出推力可以根据缸径和工作压力灵活匹配，能够满足从几吨到几十吨的直线推力需求。从安装边界来看，整体缸体外径保持统一公差，安装时可以直接采用间隙配合穿入安装孔，配合两端的锁紧螺母实现轴向固定，

　　不需要额外设计复杂的安装支架，对于安装空间轴向长度充足、径向空间受限的场景尤为适用，比如石油开采领域的井下工具驱动、冶金设备的长行程辊缝调整、重型机床的主轴配重驱动等场景，都能适配这类结构的油缸。设计过程中充分考虑了长行程工况下的活塞杆稳定性，活塞杆表面做了硬化处理，降低往复运动过程中的磨损，同时缸筒内壁采用珩磨工艺，保证内壁的粗糙度和圆度，让活塞在缸内运动时不会出现卡滞，内置的缓冲结构可以在活塞运行到行程端点时实现平滑减速，避免刚性撞击带来的部件损伤，延长整体使用寿命。缸体上预留的多组安装位，还可以根据实际使用需求加装位移传感器、压力检测元件，实时反馈油缸的运行位置和工作压力，适配闭环控制的液压系统需求，

　　不需要额外在外部加装检测支架，进一步简化了设备的整体结构。在实际选型适配时，只需要确认安装腔的内径尺寸和油缸的外径公差匹配，预留足够的轴向行程空间，同时根据需要的推力和运动速度匹配对应的供油流量和压力，就可以直接完成集成，不需要对油缸本体做额外的结构修改，通用性较强。
