车载越野救援用绞车固定安装支架结构

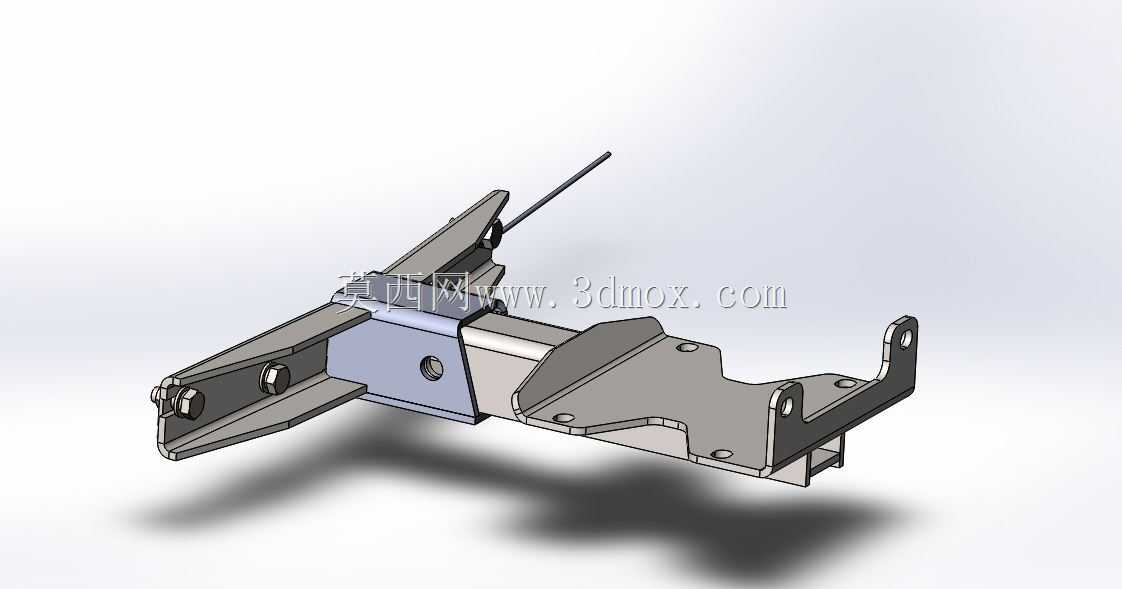

　　在越野救援、户外作业及特种车辆改装场景中，车载绞车是实现车辆自救、拖拽障碍物、辅助重物移位的核心执行部件，而绞车支架作为连接绞车本体与车辆底盘承载结构的关键传力构件，其结构合理性直接决定绞车作业时的载荷传递效率与使用安全性。不同于通用型安装支座，该支架采用多段式焊接组合结构，主体以矩形截面型钢作为核心承载梁，充分利用矩形截面抗弯、抗扭性能均衡的特性，匹配绞车工作时多方向的复合载荷工况，避免单一方向载荷集中导致的结构变形。

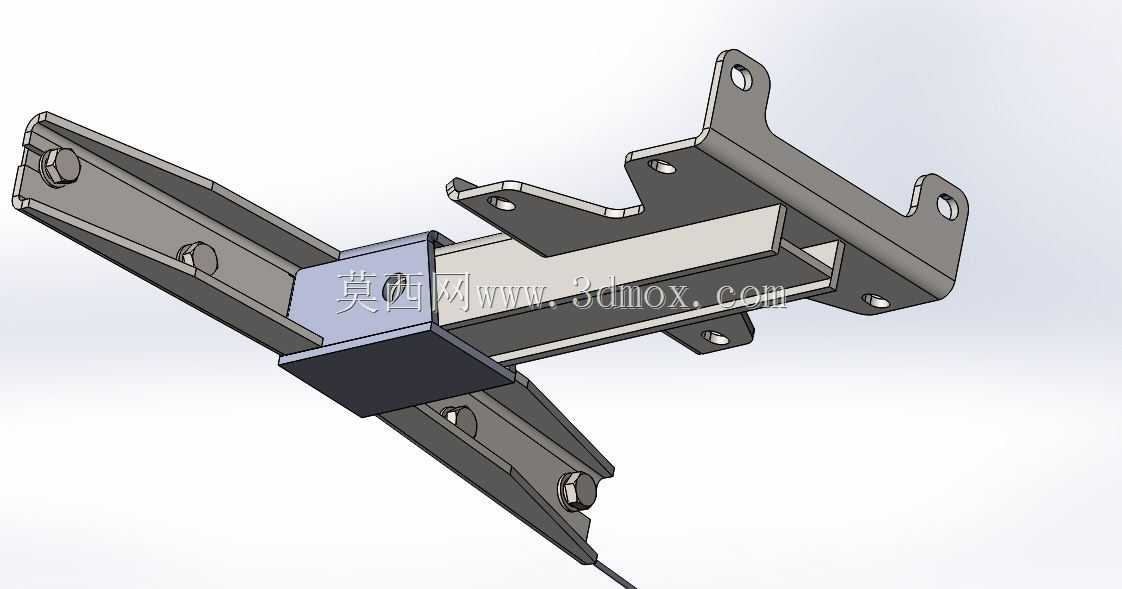

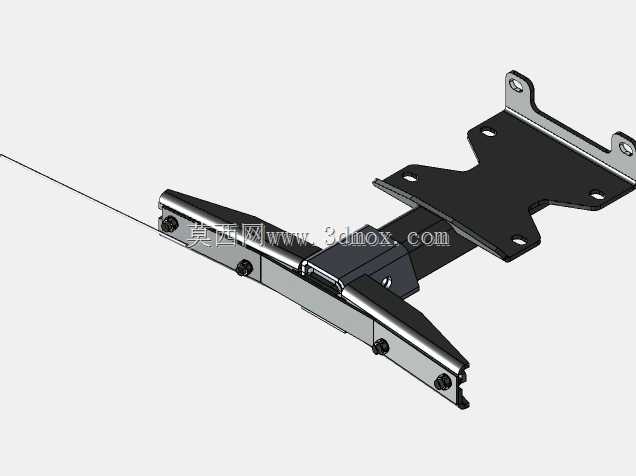

　　从实际安装边界来看，该支架的各安装支耳均根据对应车型底盘的原有安装点位做了适配设计，支耳上的安装孔位同轴度、孔距公差均按照底盘装配的精度要求设定，无需对车辆原有底盘结构做打孔、切割等破坏性改装，即可实现原位装配，降低改装作业的施工难度，同时避免破坏底盘原有防腐层与结构强度。支架两侧延伸出的斜向支撑臂，与主承载梁形成稳定的三角传力结构，当绞车承受斜向拖拽载荷时，斜向支撑臂可将部分载荷分流传递至底盘侧梁位置，避免主承载梁单侧受力过大出现焊缝开裂或结构屈曲。

　　设计过程中，针对绞车工作时的冲击载荷特性，在主承载梁与绞车安装面的衔接位置设置了加厚的安装垫板，垫板与主承载梁采用满焊工艺连接，增大绞车固定螺栓的局部承压面积，避免频繁受载后螺栓孔位置出现压溃变形。各支耳的折弯位置均做了圆弧过渡处理，消除折弯处的应力集中点，同时在支耳与主梁的连接位置设置了三角形加强筋，进一步提升节点位置的结构刚度，应对拖拽作业时的瞬时冲击载荷。

　　从功能特性上看，该支架预留了足够的绞车安装空间，可适配市场上主流规格的车载电动、液压绞车，同时在支架前端预留了导绳器的安装点位，保证绞车钢丝绳收放过程中始终处于合理的导向角度，减少钢丝绳与支架结构的摩擦损耗，延长钢丝绳使用寿命。支架整体采用低合金高强度结构钢作为原材料，焊接完成后经整体去应力处理，避免长期受载后出现焊接残余应力释放导致的结构变形，表面经喷塑防腐处理，可适应户外泥泞、雨雪、高盐雾等复杂使用环境，降低后期维护成本。

　　在实际装车应用中，该支架的安装高度经过反复校核，既保证绞车卷筒位置与车辆前保险杠的相对高度合理，避免钢丝绳收放时与保险杠发生干涉，同时也不会过度降低车辆的接近角，影响越野通行时的通过性能。各安装点位的受力经过载荷分解计算，当绞车承受额定最大拖拽力时，各安装点的支反力均在底盘原有结构的承载阈值范围内，不会对底盘纵梁、横梁造成额外的结构损伤。不同于部分简易支架采用单片钢板折弯的单薄结构，该组合式支架的各部分型材壁厚均根据对应位置的受力大小做了差异化匹配，主承载梁采用较厚的型材承担主要拖拽载荷，辅助支撑支耳在保证刚度的前提下适当优化壁厚，实现结构强度与整体重量的平衡，避免过度增加车辆前轴的轴荷负担。

　　针对野外作业时可能出现的侧向拖拽工况，支架两侧的安装支耳特意延伸至底盘侧梁的内侧安装点，形成横向的稳定支撑，当拖拽方向偏离车辆正前方时，横向支撑结构可有效抵消侧向分力，避免支架出现横向扭转，保证绞车始终处于稳定的工作姿态。所有安装孔均采用高精度数控加工完成，孔壁无毛刺、孔径公差控制在合理范围内，保证固定螺栓装配时的预紧力均匀，避免出现个别螺栓受力过大导致的断裂风险。
