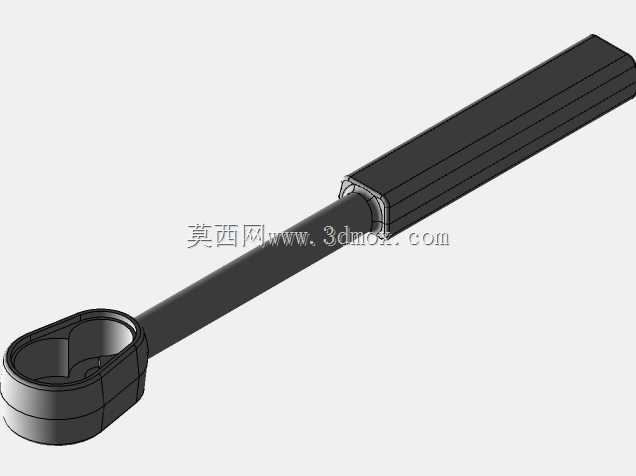

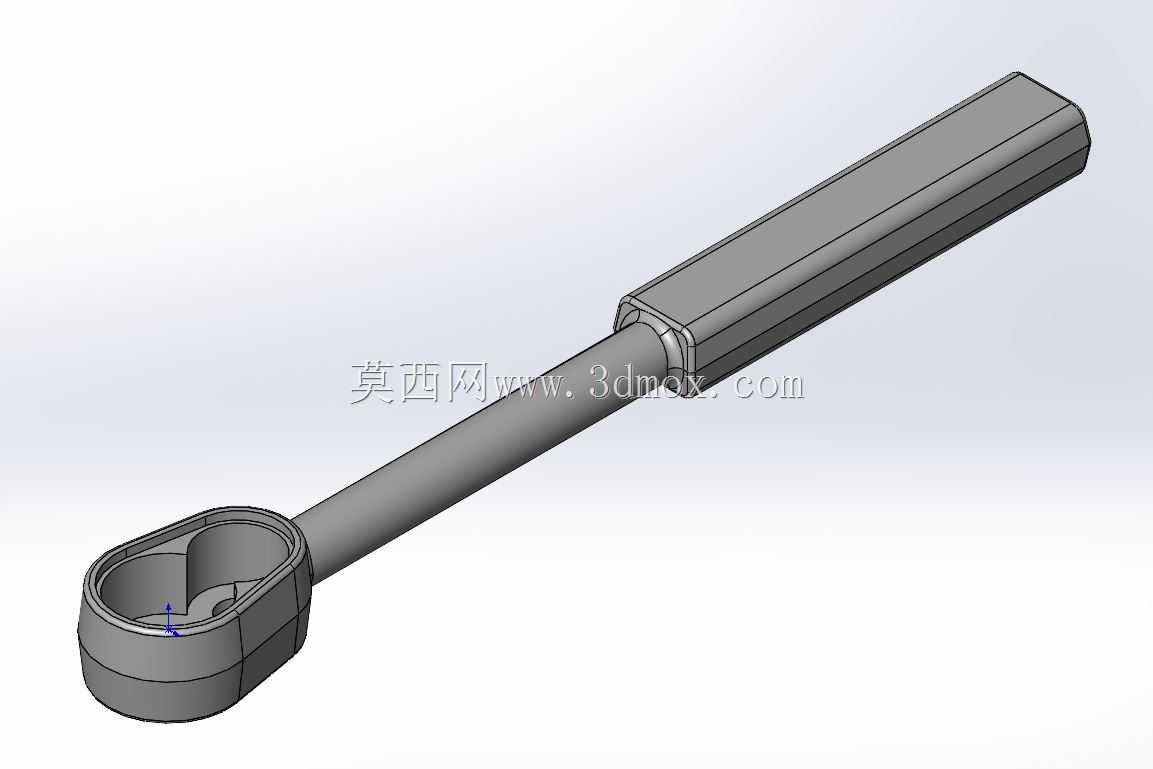

长柄棘轮扳手头部结构三维数模

　　这款长柄棘轮结构件是手动紧固作业场景里的核心执行部件，日常在设备维保、装配流水线工位、五金维修、户外施工等场景中，作业人员无需反复脱开紧固件重新调整扳手角度，就能完成螺栓螺母的连续旋拧操作，大幅降低狭小操作空间内的作业难度。从结构设计逻辑来看，头部的环形腔体是核心功能区，内部预留了棘爪、棘轮齿圈、换向弹片的安装空间，腔体壁厚做了梯度加厚处理，靠近杆体连接的位置做了圆弧过渡，避免扭矩传递过程中出现应力集中导致的头部开裂；腔体内部的定位槽尺寸严格匹配标准棘轮组件的安装公差，保证棘爪和齿圈啮合时的间隙控制在合理范围，既不会因为间隙过大出现啮合打滑，也不会因为间隙过小导致换向卡滞。长柄部分采用了变截面设计，靠近头部的杆段直径更大，

　　向握持端逐渐过渡为带防滑棱的方型截面，握持端的截面尺寸贴合成年男性手掌的握持宽度，表面的防滑棱可以避免手上沾有油污时出现打滑脱手的情况；杆体和头部的连接位置做了一圈加强凸台，凸台的圆角半径经过反复校核，在大扭矩加载时，这个位置的应力峰值可以控制在材料许用应力的60%以内，保证长期使用不会出现杆部断裂的问题。从安装边界来看，头部环形腔体的内孔尺寸适配对应规格的套筒连接头，连接头的卡簧槽位置和腔体侧壁的弹子安装孔完全对齐，装配时只需要将套筒插入头部内孔，弹子卡入卡簧槽就能完成套筒的快速锁定，拆卸时按压头部的解锁环就能快速更换套筒，整个更换过程不需要额外工具。实际使用过程中，这个结构的换向拨片隐藏在头部侧面的凹槽内，

　　作业时只需要用拇指拨动拨片就能切换旋拧方向，不需要将扳手从紧固件上取下，在设备内部管线密集、操作空间狭窄的维保场景下，这种设计可以减少扳手的摆转角度，哪怕只有15度的摆转空间也能完成紧固件的旋拧作业。设计过程中针对握持端的长度做了多轮验证，过长的杆体会导致整体重量偏大，长时间握持作业容易出现手臂酸胀的问题，过短的杆体则会导致扭矩放大倍数不足，无法拧动扭矩要求较高的紧固件，最终确定的杆长在保证足够扭矩输出的前提下，将整体重量控制在单手可长时间操作的范围内；杆体内部采用了中空减重设计，在不降低杆体抗扭强度的前提下，进一步降低了整体重量，中空腔体的壁厚经过抗扭仿真校核，在额定最大扭矩加载下，杆体的扭转变形量控制在0.2度以内，

　　不会因为变形导致头部和紧固件出现偏磨。头部的端面做了倒角处理，在套筒插入时可以起到导向作用，即使在视线受阻的盲操作场景下，也能快速将套筒对准紧固件，不需要反复调整位置；头部外轮廓采用了圆弧过渡，没有尖锐的棱角，在狭小空间作业时不会刮擦周边的管线或者零件表面，避免对设备造成不必要的损伤。整个结构的所有棱边都做了倒钝处理，没有加工毛刺的残留位置，装配完成后各个活动部件的动作顺滑，没有卡顿或者松旷的问题，换向机构的定位手感清晰，拨动拨片时可以明确感知到换向到位的反馈，不会出现作业过程中自动换向的问题。针对不同作业场景的扭矩需求，这个结构的材料选型预留了足够的调整空间，如果是大扭矩作业场景，可以选用铬钒钢锻造成型后做淬火处理，表面硬度可以达到HRC45-50，齿部的耐磨性能可以满足上万次的啮合循环不会出现崩齿；如果是普通家用场景，可以选用45号钢做调质处理，在满足使用强度的前提下降低生产成本。
