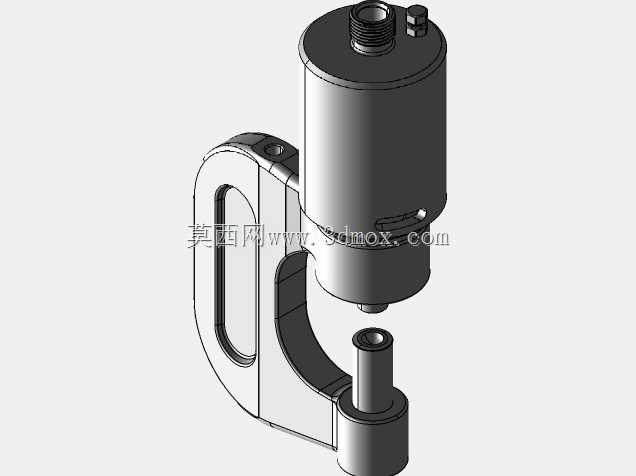

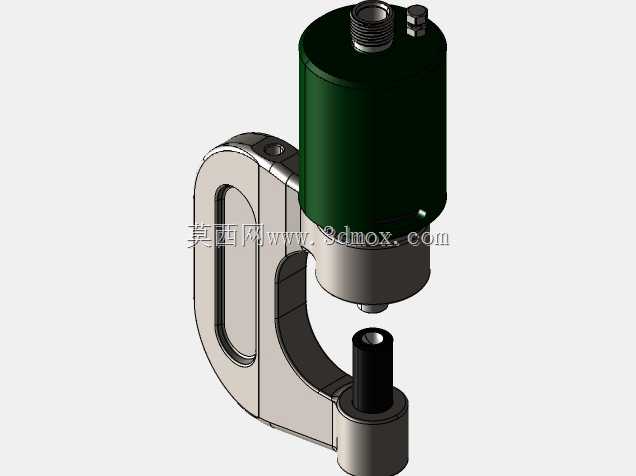

铆接作业用液压弯板工装结构

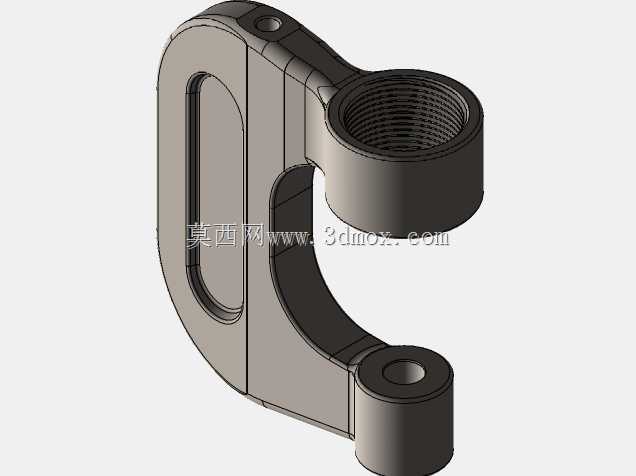

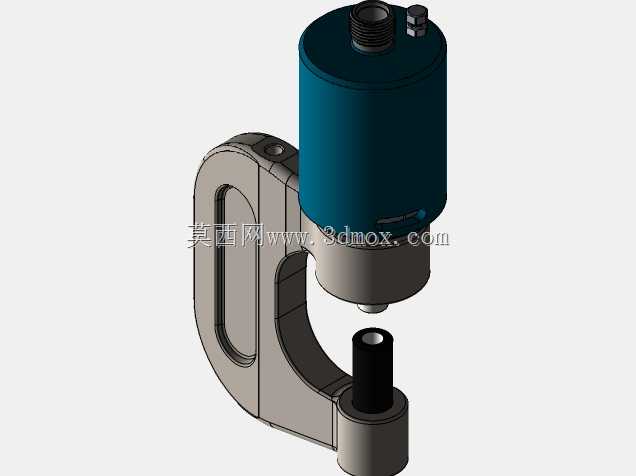

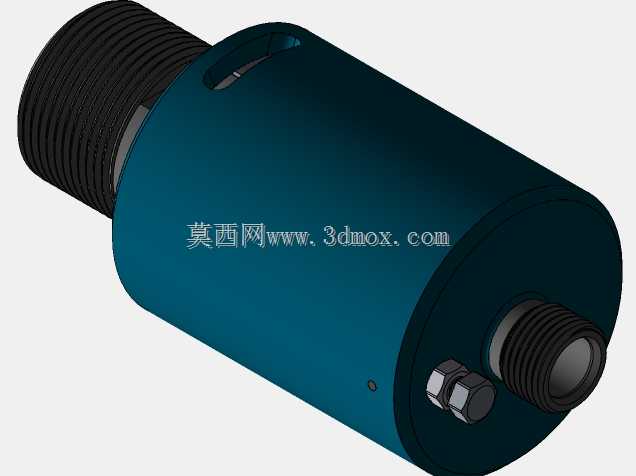

　　在重型构件铆接装配的现场工况里，这类液压弯板构件是铆接工装系统里的核心受力执行件，主要承担铆接前板材定位弯折、铆接过程中持续保压夹持的作用，区别于通用折弯设备的大行程作业属性，这款构件专门针对小范围、高精度的铆接前置工序设计，适配厚度3到12毫米的低碳钢、低合金钢板材的局部弯折定位需求，在桥梁钢构铆接、重型卡车车架铆接、矿山设备壳体铆接的作业场景中，能够替代传统人工敲击定位的作业方式，大幅降低铆接对位的偏差率。从结构设计逻辑来看，这款构件采用分体式受力传导路径，主体承载面做了加厚圆弧过渡处理，避免长期交变载荷下出现应力集中开裂的问题，和液压执行端连接的安装位采用对称双销孔定位，销孔公差控制在H7级别，保证液压驱动力传导过程中无偏载、

　　无旷量，不会因为长期往复作业出现连接位磨损松旷的问题。接触板材的工作面做了网状防滑纹理处理，纹理深度控制在0.2到0.3毫米之间，既不会在板材表面留下过深的压痕影响后续涂装质量，又能保证夹持过程中板材不会出现滑移错位，尤其是针对表面有氧化皮的热轧板材，防滑纹理的咬合效果能够保证铆接对位精度控制在0.15毫米以内，满足重型构件铆接的形位公差要求。安装边界方面，这款构件的整体安装位采用标准化接口设计，适配市面多数通用铆接工装的液压动力输出端，横向安装跨距可在120毫米到180毫米范围内适配调整，不需要对现有工装主体做额外的焊接改装，直接通过销接和螺栓紧固就能完成换装，作业时的弯折行程控制在0到35毫米，

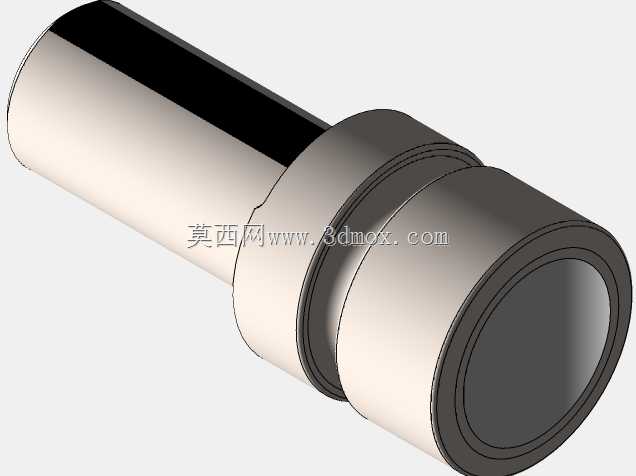

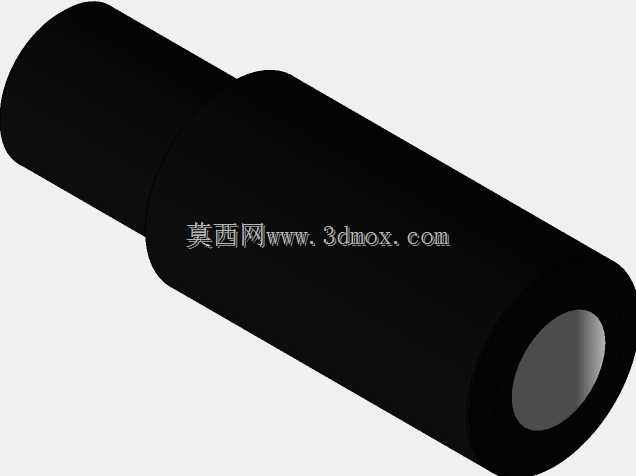

　　能够满足多数铆接场景下的板材预弯角度需求，不需要额外增加垫块调整作业高度。在实际作业过程中，这款构件的保压稳定性表现突出，当液压系统输出压力达到16MPa时，构件自身的形变量不超过0.05毫米，不会因为保压过程中的形变导致铆接位置出现偏移，针对不同厚度的板材，只需要调整液压系统的输出压力，就能匹配对应的夹持力，不需要更换接触端头，减少了现场作业的配件更换频次。和传统的固定式弯板工装相比，这款构件的受力面做了可更换耐磨衬板设计，衬板采用合金工具钢淬火处理，硬度达到HRC55-60，长期作业出现磨损后只需要更换衬板即可，不需要更换整个构件，大幅降低了工装的维护成本。在铆接作业的工序衔接中，这款构件能够和铆枪的进给路径形成避让空间，

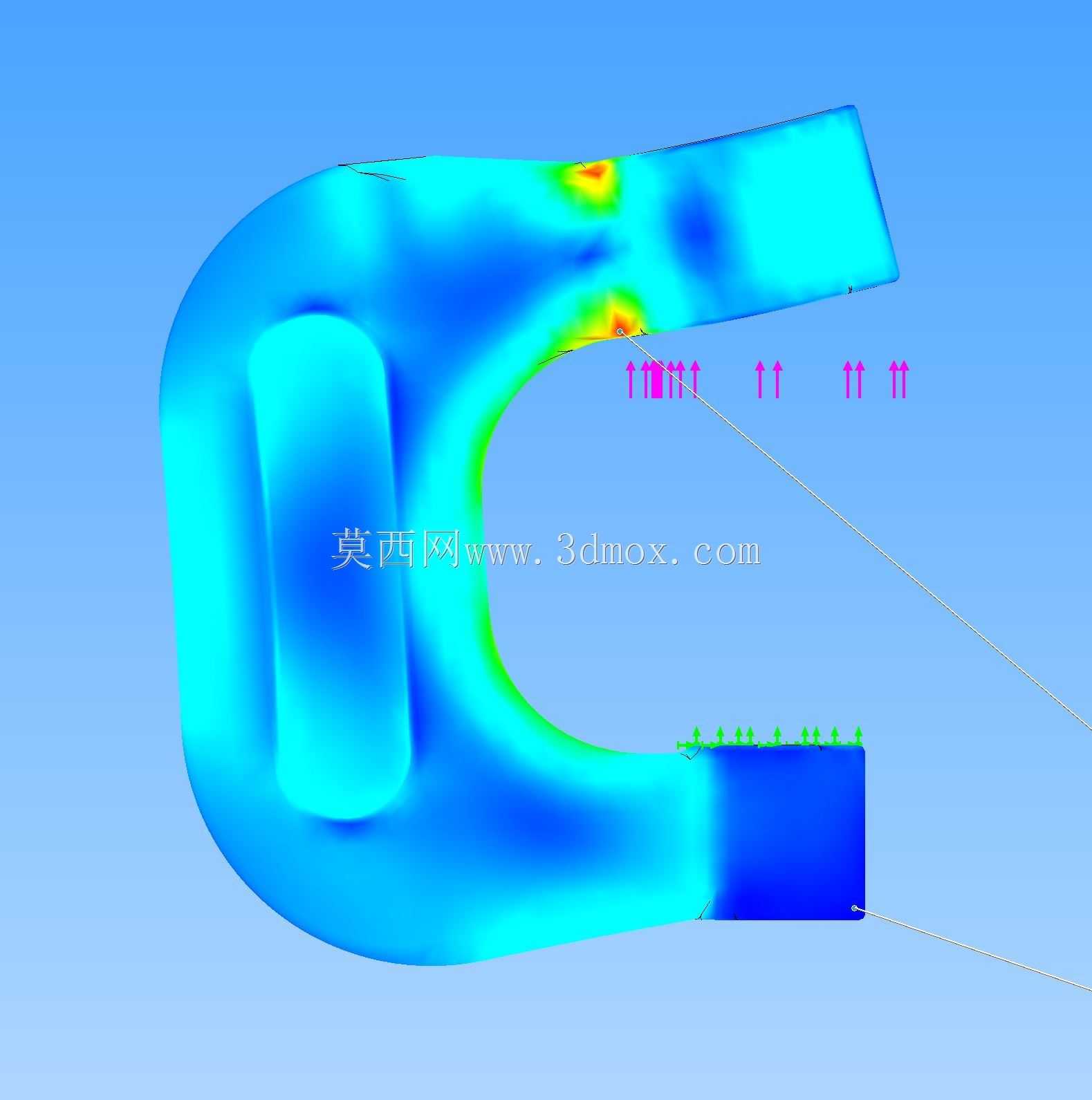

　　构件的侧边做了15度的倒角让位处理，铆枪进给时不会和构件本体发生干涉，作业人员不需要额外调整工装位置就能完成连续铆接作业，单工位的作业效率能够提升40%左右。针对现场可能出现的误操作过载情况，构件的受力薄弱位置做了过载卸荷槽设计，当载荷超过设计阈值20%时，卸荷槽会先出现微量形变吸收冲击载荷，不会出现构件突然断裂崩飞的安全隐患，符合铆接作业现场的安全防护要求。在三维建模过程中，这款构件的所有配合面都做了公差匹配验证，装配干涉检查覆盖了全行程作业状态，所有圆角、倒角的处理都对应实际加工工艺要求，没有出现无法落地加工的理想化结构，建模时的壁厚设置、加强筋布局都经过了受力仿真验证，在保证整体强度满足作业需求的前提下，尽可能控制构件自身重量，降低液压端的无效负载，提升液压系统的响应速度。
