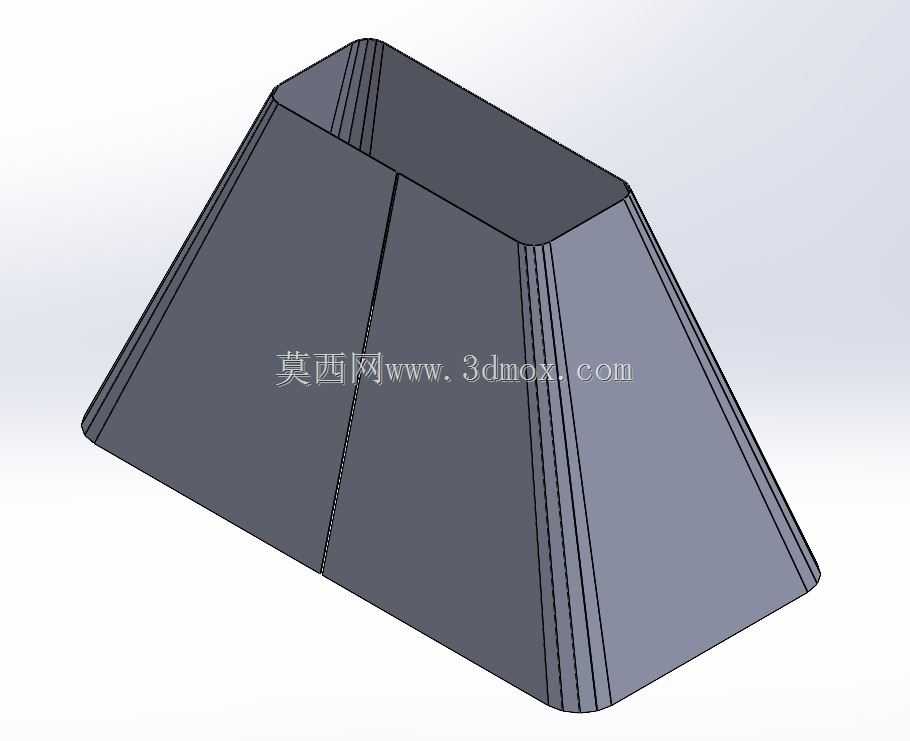

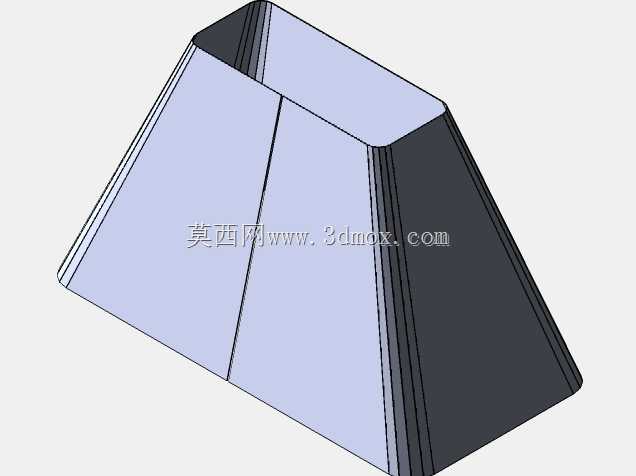

梯形变径放样折弯钣金结构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:538244
  • 梯形变径放样折弯钣金结构件
  • 梯形变径放样折弯钣金结构件

  这类放样折弯成型的梯形变径壳体结构,在工业现场的物料导流、设备防护、风道转接场景中应用十分广泛,很多散料输送线的落料斗、除尘系统的变径风管、设备端的异形防护罩,都会用到这类通过多段折弯拼接成型的钣金构件。和常规等截面折弯件不同,这类构件上下端面轮廓尺寸存在渐变差,四个侧壁的折弯线并非平行排布,而是顺着轮廓收窄的方向呈放射状分布,加工时无法通过常规直边折弯一次成型,必须依托放样特征先展开平板坯料,再按折弯线逐段压型后拼焊成型。

  从结构设计逻辑来看,这类构件首先要匹配上下游的安装边界,上端面通常对接设备出料口或者上部风道接口,下端面对应下级输送设备或者下部管道的连接法兰,两个端面的轮廓尺寸差决定了侧壁的倾斜角度,设计时需要优先保证接口的安装孔位对齐,避免安装时出现错位漏料、漏风的问题。侧壁的折弯段数设置需要兼顾成型难度和结构刚性,段数过少会导致侧壁折角突兀,曲面过渡不流畅,既容易在折弯处产生应力集中,也会影响物料滑落的顺畅度;段数过多则会增加折弯工序的加工量,提升坯料展开时的尺寸累计误差,反而降低成品合格率。

  实际建模过程中,需要先确定上下两个端面的基准轮廓,将两个端面的轮廓按实际安装高度定位到对应基准面,保证两个轮廓的中心同轴度符合安装要求,避免成型后出现偏斜。放样折弯的路径需要顺着侧壁的自然倾斜趋势设置,每道折弯线的位置要对应坯料展开后的压痕位置,折弯半径要根据所选板材的厚度设置,常规冷轧钢板的折弯内R通常取0.8-1.5倍板厚,避免折弯时出现外侧拉裂、内侧起皱的缺陷。构件的拼接缝通常设置在侧壁的直边段位置,方便焊接时对齐定位,焊后打磨焊缝即可保证外壁平整,若用于食品、医药类对卫生要求较高的场景,还需要在焊缝处做抛光处理,避免物料残留。

  从安装适配性来看,这类构件的上下端面通常会预留法兰翻边或者焊接连接法兰,法兰上的安装孔位要和对接设备的孔位一一对应,设计时需要考虑安装时的操作空间,避免螺栓无法穿入紧固。构件的整体壁厚要根据使用场景选择,用于散料输送的落料斗如果输送的是矿石、砂石等磨琢性较强的物料,需要选择3-5mm的耐磨钢板,必要时还可以在侧壁加装耐磨衬板;如果是用于通风除尘的风道转接件,选择1-2mm的普通镀锌钢板即可满足强度要求,同时降低构件自重,减少安装时的承重负担。

  在实际生产校验环节,完成三维建模后需要先对钣金件做展开验证,检查展开后的坯料轮廓是否存在干涉、缺口,每道折弯线的折弯角度是否在现有折弯设备的加工行程范围内,避免设计完成后无法落地加工。对于尺寸较大的构件,还可以将侧壁拆分为多个单片分别折弯后再拼接,降低单块坯料的尺寸,适配常规板材的幅面,减少材料损耗。这类构件的外形呈上小下大或者上大下小的梯形渐变结构,相比直角拼接的方变结构,物料通过时不会出现直角积料的问题,风阻也更小,在输送、通风类场景中能有效降低运行能耗,减少日常清理维护的工作量。
