HPL装置定制安装框架与面板结构

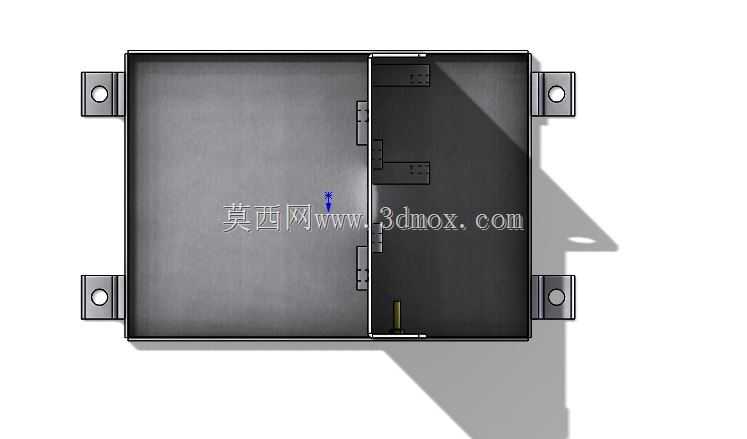

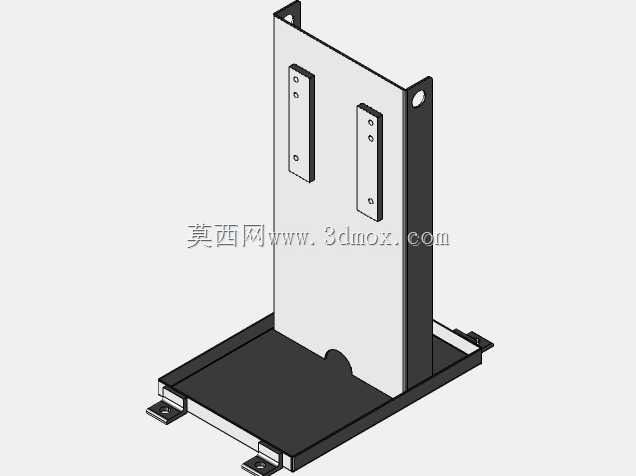

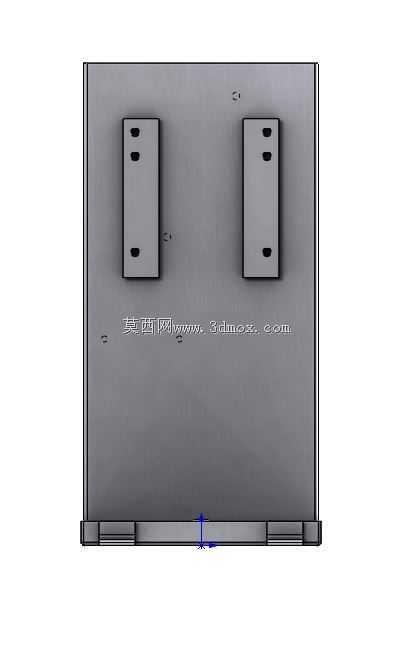

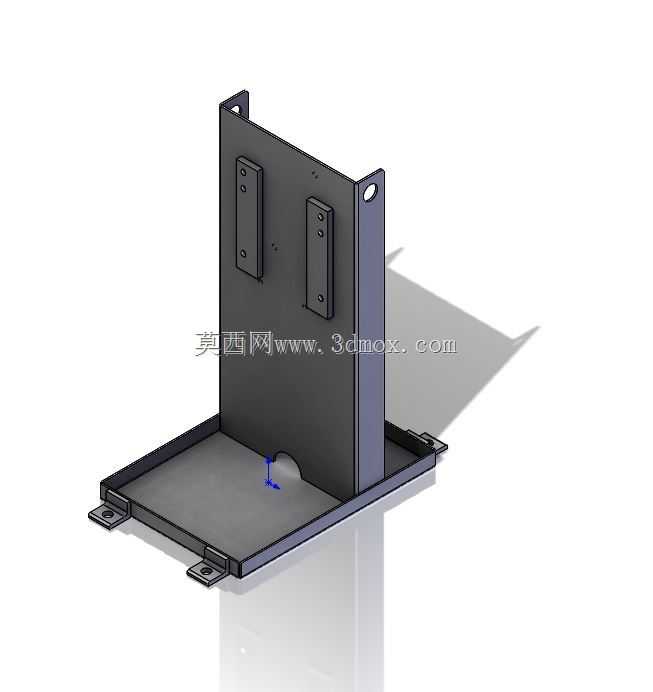

　　这套结构件主要服务于HPL生产制程中的装置承载需求，在晶圆制造类厂房的配套设备安装场景中，这类框架承担着动力组件固定、操作面板承载、管线排布导向的多重作用，区别于通用标准型材框架，该结构针对特定装置的安装点位做了专属适配，无需额外拼接转接件即可完成核心组件的对位安装。从结构细节来看，框架主体采用折弯钣金焊接成型，底部设置带安装腰孔的固定脚座，可适配厂房内预埋安装点位的位置偏差，腰孔的调节范围覆盖现场土建施工常见的±5mm安装公差，避免现场二次扩孔带来的防腐层破坏问题。侧面的电机安装位做了局部加强翻边，翻边高度匹配常用伺服电机的安装座厚度，安装孔位采用同轴度公差管控，确保电机输出轴与后续传动组件的对中精度，

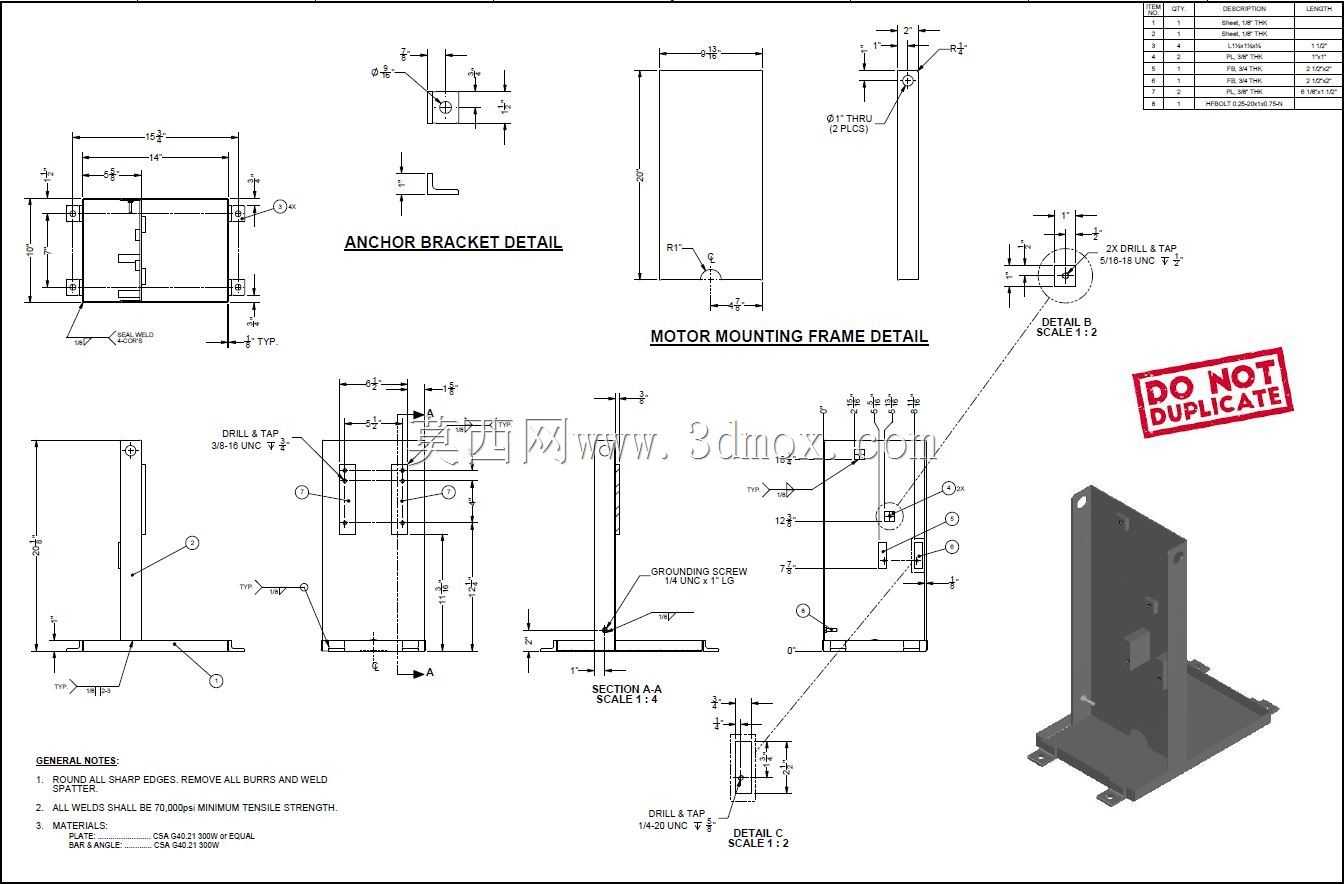

　　减少运行过程中的轴系偏磨风险。锚点支架作为框架的附属连接件，采用L型折弯结构，分别设置与主框架、墙面固定点位的连接孔，其中墙面侧的孔位设计为长圆孔，可补偿框架安装完成后的上下位置偏差，支架的折弯圆角处做了应力释放处理，避免长期承重下出现折弯处开裂的问题。面板部分与框架采用嵌入式安装结构，面板边缘预留的密封槽可嵌入橡胶密封条，满足洁净厂房内的防尘要求，面板上的操作元件安装孔位按照人机操作高度排布，常用按钮、急停开关的位置设置在站立操作时的手肘高度区间，减少操作人员的长期操作疲劳。设计过程中优先考虑了现场装配的工艺性，所有焊接位置均设置在框架内侧，外表面无突出焊疤，减少后期打磨喷涂的工作量，

　　框架的整体外形尺寸控制在标准通道的通行宽度范围内，可直接通过厂房内的标准货运电梯完成转运，无需拆分主体结构。安装边界方面，框架底部距离地面的预留高度满足厂房内常见的地面线缆、压缩空气管路的排布需求，侧面与周边设备的安全间隙符合洁净车间的设备排布规范，不会遮挡周边设备的检修通道。框架上预留的多个穿线孔均做了卷边防护处理，避免穿线时划伤线缆绝缘层，不同电压等级的线缆穿线孔分开设置，减少强弱电之间的信号干扰。从结构强度校核角度，主体板材的厚度选型兼顾了承重需求与整体重量控制，在承受电机运行振动、面板操作冲击力的工况下，框架的整体形变量控制在0.2mm以内，不会影响上部安装组件的运行精度。细节处的工艺缺口设计避开了折弯干涉位置，

　　所有外露棱边均做了倒角处理，避免装配过程中划伤操作人员。这类定制框架在泛半导体厂房的配套设备中应用广泛，不同于标准铝型材框架的模块化拼接，焊接式钣金框架的整体刚性更好，在有振动工况的设备安装场景中稳定性更强，同时针对特定装置做的点位适配可以大幅减少现场装配的调整时间，降低安装过程中的出错概率。
