工业生产用水泥防护兜帽结构设计

　　在建材生产、粉料输送、混凝土搅拌这类涉及水泥物料流转的作业场景里，这类兜帽式水泥罩是很常见的配套防护部件，很多一线做设备改造的工程师都接触过类似结构，它的核心作用是在水泥物料的投料、中转、出料环节，阻隔粉料外溢，同时引导物料按预设路径下落，避免现场扬尘与物料撒漏。从实际使用场景来看，它常被安装在水泥仓出料口下方、螺旋输送机末端、搅拌站投料口上方，也有部分工况会把它配套在粉料包装设备的进料端，适配不同落差的物料输送链路。

　　设计这类部件的时候，首先要考虑的是水泥物料的磨蚀性，水泥粉料在下落过程中会持续冲刷罩体内壁，所以结构的曲面过渡不能有直角死角，否则长期冲刷会造成局部磨损过快，缩短部件使用寿命。整个罩体采用上宽下窄的兜状曲面结构，上部的开口尺寸要匹配上方出料设备的出料边界，要完全覆盖出料口的落料范围，不能出现边缘漏料的情况，通常上部开口的安装边会预留螺栓固定位，方便和上方设备的出料法兰对接，安装时要保证对接面的密封性，避免粉料从连接缝隙溢出。下部的收口尺寸则要对接下方的受料设备入口，收口的角度不能过陡也不能过缓，角度过陡会让物料下落速度过快，对下方受料结构造成过大冲击，还容易在收口位置形成物料喷溅；角度过缓则容易导致粉料在罩体内壁滞留堆积，长期堆积的水泥受潮结块后会堵塞下料通道，影响物料输送效率。

　　从结构强度角度考虑，罩体的壁厚要匹配日常处理的物料流量，常规工况下处理每小时几十吨水泥流量的罩体，壁厚不需要过厚，只要能承受物料持续冲刷和日常检修的轻微磕碰即可，但是如果是大流量的中转工位，就要在罩体的易冲刷位置做局部加厚处理，或者在内壁增设可更换的耐磨衬板，降低后期维护成本。罩体的外形轮廓要避开周边设备的安装干涉区，设计三维结构的时候要提前核对周边的管线、操作平台、检修通道的位置，不能出现安装后罩体挡住检修门、和相邻管线剐蹭的情况。另外，考虑到水泥作业现场的粉尘环境，罩体的外表面要尽量做平滑过渡，减少容易积灰的凸起和凹槽，方便日常现场清洁维护。

　　在实际选型适配的时候，还要考虑现场的工况风压，部分带负压收尘的工位，罩体要能承受一定的负压差，不能出现结构变形的情况，如果是正压输送的出料端，还要在罩体合适位置预留收尘接口，对接现场的除尘管路，把罩体内溢出的含尘气体抽走，进一步降低现场扬尘。这类兜帽结构和直筒式的出料罩相比，兜状的曲面能更好地缓冲物料下落的动能，让粉料在罩体内形成缓冲料层，减少物料对罩壁的直接冲刷，同时也能降低下料过程的噪音，改善作业现场的环境。很多现场改造的案例里，之前用直筒罩的工位经常出现落料冲击大、扬尘严重的问题，换成这种兜帽式水泥罩之后，撒漏和扬尘问题都能得到明显改善，而且因为结构没有复杂的活动部件，后期几乎不需要频繁维护，只要定期检查内壁磨损情况和连接螺栓的紧固状态即可。

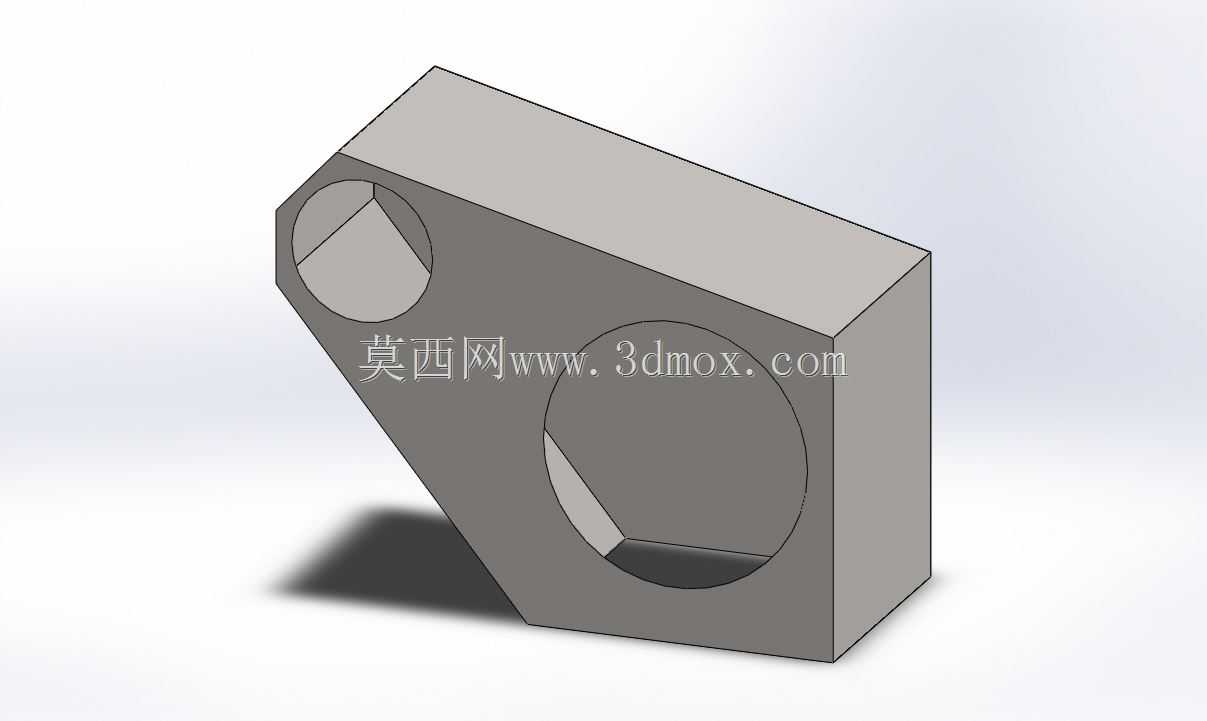

　　做三维建模的时候，要重点核对上下接口的安装尺寸，包括螺栓孔的孔距、孔径、法兰面的平面度，还有罩体曲面的顺滑度，不能出现曲面褶皱、壁厚不均的情况，否则加工出来的部件会出现安装错位、局部应力集中的问题。另外，安装边界的尺寸要留足调整余量，考虑到现场安装可能存在的设备位置偏差，上部的连接法兰可以适当做宽一点，给现场安装调整留出空间，避免因为设备安装的微小误差导致罩体装不上。
