140毫米规格电脑直流散热风扇结构设计

　　在桌面级计算机硬件散热体系中，140mm规格的直流轴流风扇是兼顾风量、风压与运行噪音的核心风冷部件，相比常规120mm风扇，其更大的扇叶旋转扫风面积能在相同转速下输出更高通风量，同时更低的叶尖线速度可有效抑制气动噪音，广泛适配台式电脑机箱进排风、CPU塔式散热器、水冷排换热通风等场景，也可拓展用于服务器机柜局部通风、工业小型电子设备散热等对安装厚度有要求的风冷场景。

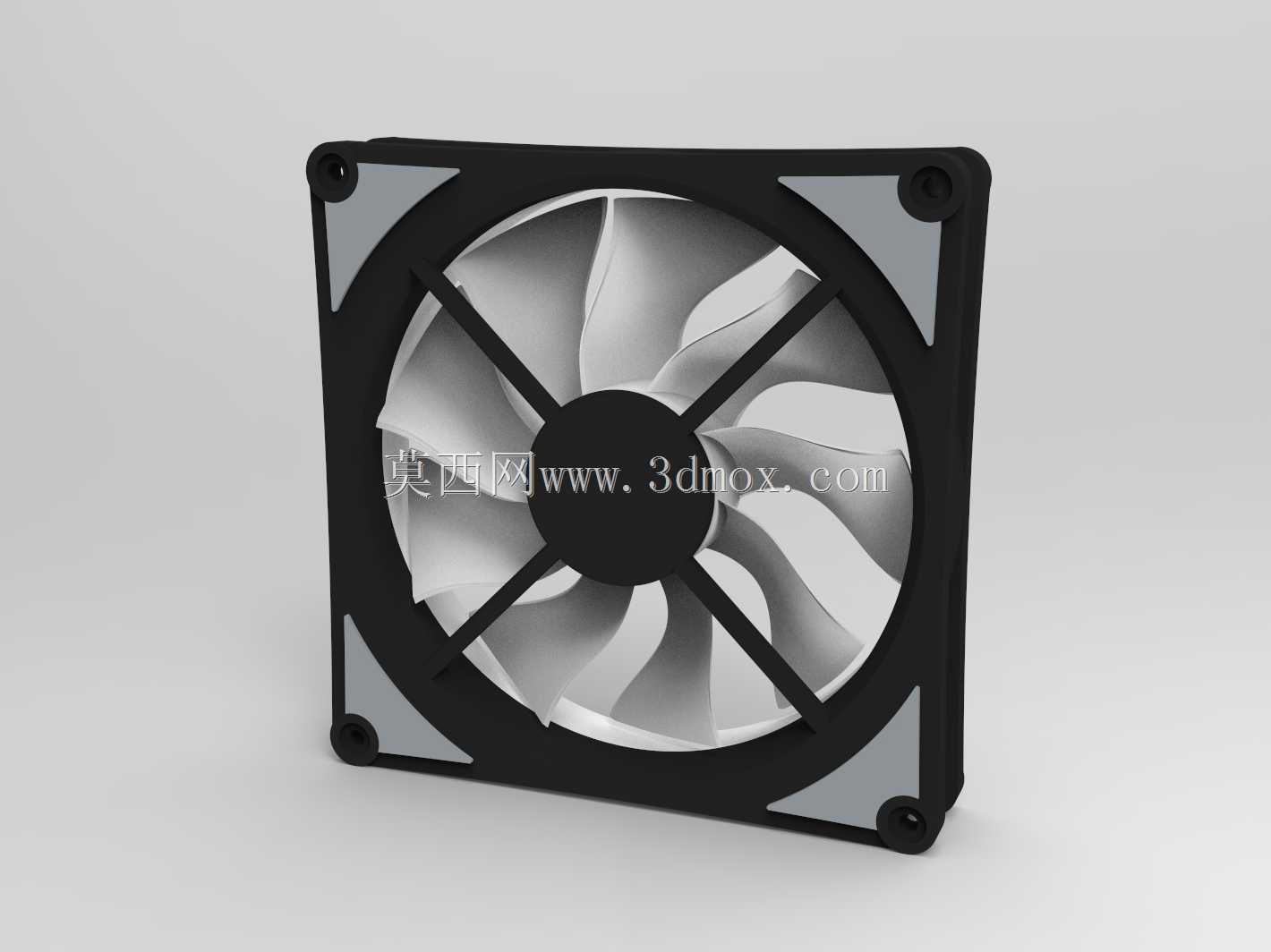

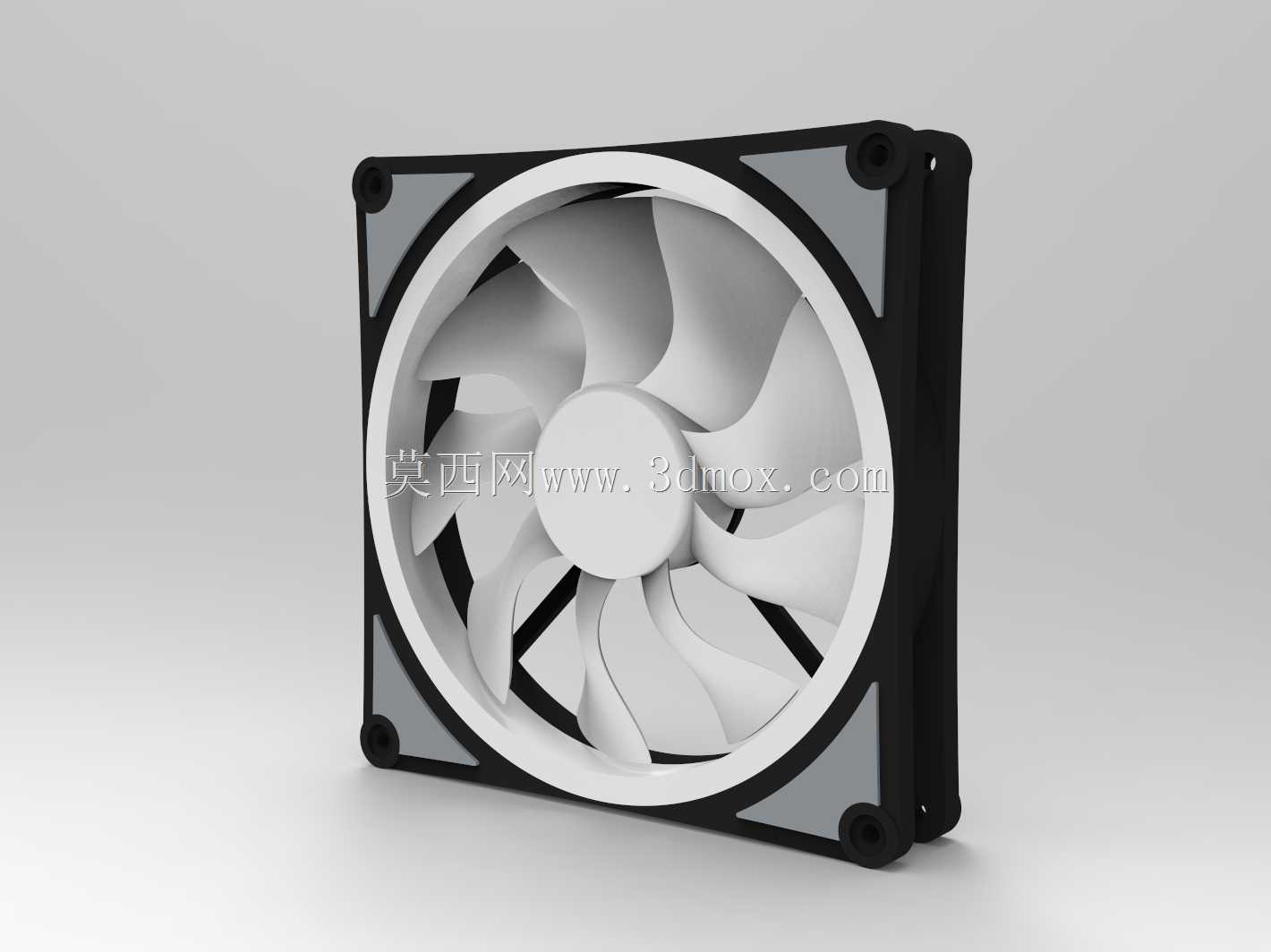

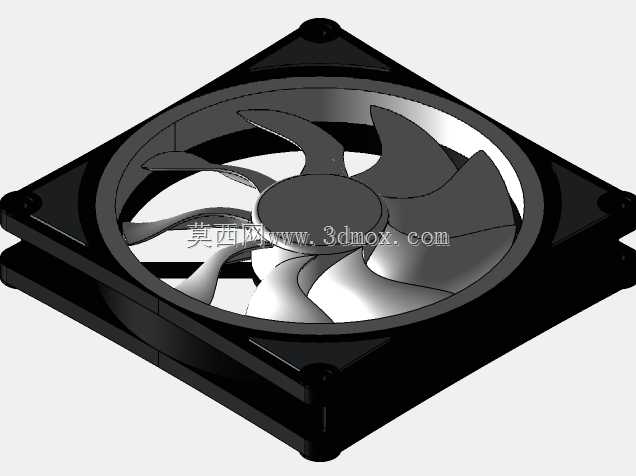

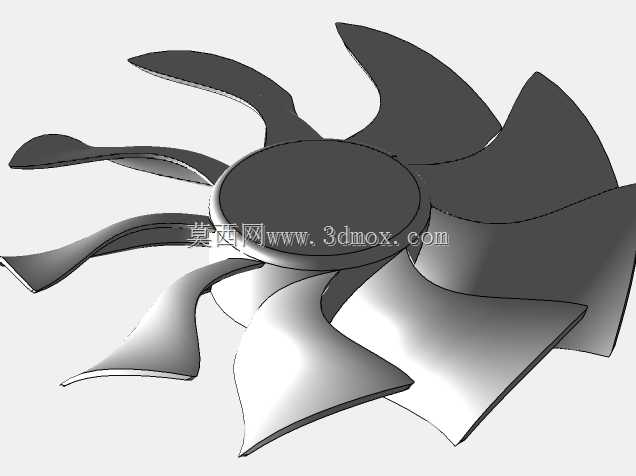

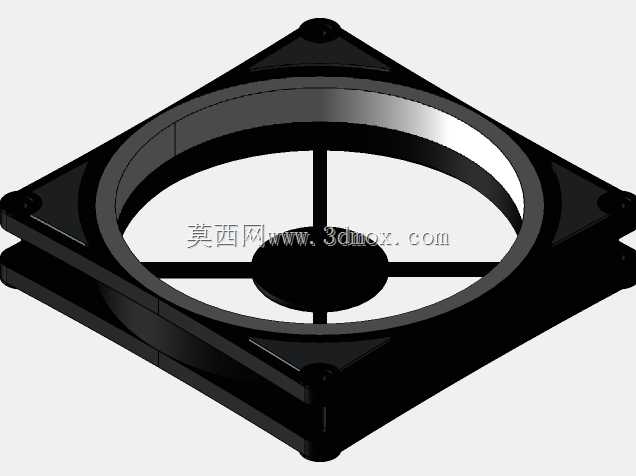

　　从结构设计逻辑来看，这款风扇采用标准方形外框设计，外框四角设置带减震胶垫的安装孔位，安装孔位的中心距严格遵循140mm风扇的通用安装规范，可直接适配标准140mm风扇位的机箱、散热排固定需求，无需额外转接支架。外框采用加强筋结构在扇叶容纳腔与安装边框之间做连接支撑，既保证外框的结构刚性，避免安装锁紧时出现框体变形蹭扇叶的问题，又尽可能减少支撑结构对进出风气流的阻挡，降低风阻损耗。扇叶部分采用七叶大曲率后掠式设计，叶型经过气动优化，叶片前缘做切角处理，可打散叶片旋转时产生的涡流，降低紊流噪音；叶片根部与轮毂连接处做圆弧过渡，减少应力集中，同时轮毂采用中心凸起的流线型造型，引导中心区域气流顺畅向扇叶区域导流，避免中心区域形成气流死区。

　　从安装边界维度考量，这款风扇的整体厚度采用常规25mm的标准厚度，可兼容绝大多数机箱风扇位、水冷排的安装空间要求，不会出现与内存马甲、主板散热装甲、机箱侧板的干涉问题。外框的进出风侧都做了导风圆角设计，进风侧的圆角可引导气流更平顺地进入扇叶工作区域，降低进气阻力，出风侧的边框做微收边处理，可对吹出的气流做一定的聚拢效果，提升远距离送风的风压表现，适配冷排、散热鳍片这类需要气流穿透密集鳍片间隙的使用场景。四角的减震胶垫采用嵌入式安装设计，胶垫略突出于风扇框体的安装平面，当风扇通过螺丝固定在安装位时，胶垫被压缩填充风扇与安装面之间的间隙，既可以吸收风扇运转时产生的微幅振动，避免振动传递到机箱、冷排上产生共振噪音，也能起到一定的密封作用，减少安装缝隙处的气流泄漏，提升通风效率。

　　在功能特性层面，这款直流风扇采用直流无刷电机驱动，电机内置在中心轮毂位置，轮毂内部预留了驱动电路板的安装空间，可根据使用需求适配不同转速档位、PWM调速功能的驱动方案，满足不同场景下对风量和噪音的平衡需求。扇叶与外框之间的间隙控制在极小的合理范围内，既保证扇叶旋转时不会与外框产生剐蹭，又能减少叶尖间隙的气流回流损失，提升风扇的工作效率。外框的边角做了小圆弧过渡处理，避免安装操作时尖锐边角划伤操作人员，同时也能减少框体边角处的应力集中，提升风扇整体的抗摔、抗挤压能力。扇叶的材质选用上兼顾刚性与韧性，可在长时间高速旋转下保持叶型稳定，不会因为长期受力出现叶片变形的问题，保证风扇长期使用后的性能一致性。

　　实际选型应用中，这类140mm直流风扇常被用于对散热噪音有较高要求的台式主机搭建，低转速下即可满足整箱的通风散热需求，运行噪音远小于同风量的小规格高转速风扇；在水冷散热系统中，140mm风扇可适配140mm、280mm、420mm等规格的水冷排，大扇叶带来的大风量可快速带走冷排鳍片上的热量，提升水冷系统的换热效率；在部分紧凑型工业电子设备中，这款风扇的标准安装尺寸也可直接替换原有同规格故障风扇，降低设备维护的选型适配成本。设计过程中需要重点把控扇叶的动平衡精度，每片扇叶的重量偏差控制在极小范围内，避免高速旋转时产生振动，同时外框的平面度公差也需要严格控制，保证安装后风扇整体处于水平状态，减少运转时的偏摆问题。
