带防护格栅的大直径轴流通风设备结构

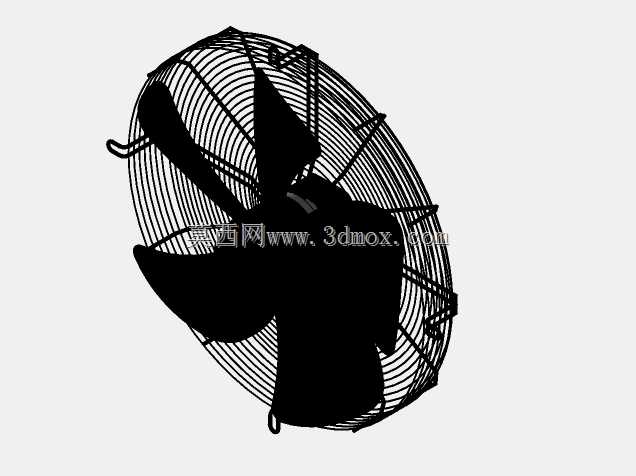

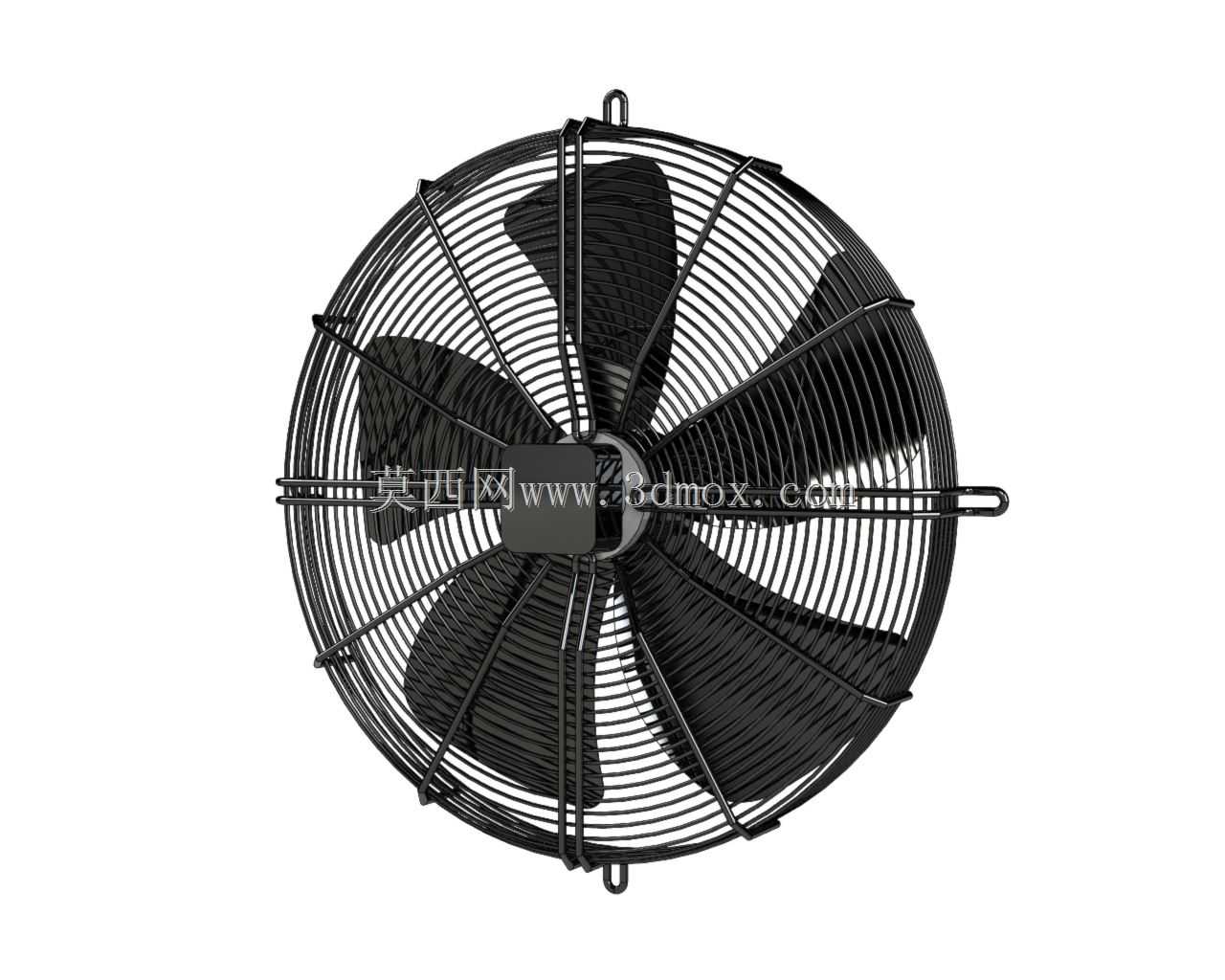

　　在厂房通风、设备散热、商用空间空气置换这类场景里，轴流风机的选型从来不是只看风量参数，安装边界、防护结构的适配性往往决定了设备投用后的运维成本与安全系数。这款带格栅的轴流通风结构，核心送风直径达到630mm，属于中大风量的轴流送风单元，从结构设计逻辑来看，首先要平衡的是风阻与防护等级的矛盾——很多敞开式叶轮的轴流风机虽然送风效率略高，但在人员可触及的安装场景、或者周边有轻质杂物易被吸入的工况下，缺少防护结构很容易引发叶轮打损、人员误触的安全隐患，因此配套的格栅结构并非简单的金属网拼接，而是从进风侧的气流梳理角度做了筋条排布优化。

　　从实际应用场景出发，这类大直径轴流风机常被用在厂房侧墙排风、冷却塔配套送风、大型设备机柜的集中散热、畜牧养殖棚的空气置换等场景，不同场景对安装的要求差异极大：侧墙安装时需要预留的安装边界不仅要覆盖风机本体的直径尺寸，还要考虑格栅突出墙面的距离、以及后期维护时拆卸叶轮、清理格栅积灰的操作空间，这款结构的格栅与风机本体采用快拆式的卡扣连接设计，不需要完全拆卸风机固定螺栓就能完成格栅的拆除清理，对于多尘工况下的运维来说，能大幅减少停机维护的时间。

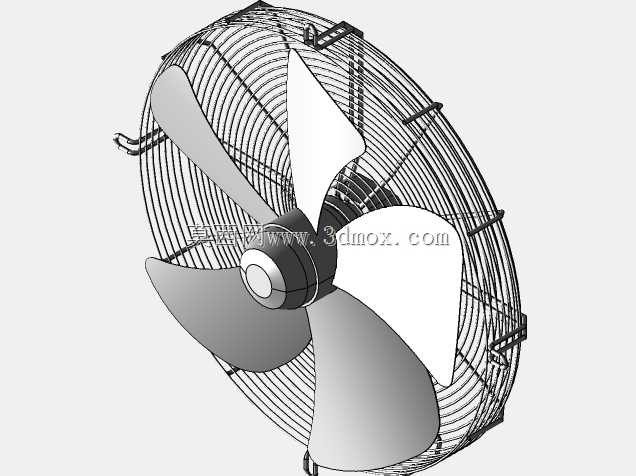

　　叶轮部分的设计采用了等强度的宽叶片结构，叶片的安装角经过气流仿真优化，在保证大送风量的同时，能降低叶片旋转时的涡流噪声，毕竟在商用配套或者人员长期值守的厂房场景，风机运行的噪声控制是选型的重要指标。格栅的筋条采用径向与周向结合的排布方式，径向筋条顺着叶轮出风的气流方向做了微小的倾角处理，避免直交筋条切割气流产生额外的风阻与啸叫，周向的加固筋则在格栅外圈、中部各设置一道，保证格栅整体的抗形变能力，即使受到一定的外力冲击，也不会出现筋条变形触碰叶轮的故障。

　　从安装尺寸的适配性来看，风机的安装法兰边预留了标准的螺栓孔位，能适配常规的墙体预埋安装框、或者风管对接的法兰接口，不需要额外做转接件加工。格栅的外圈直径略大于风机本体的外壳直径，安装后能完全覆盖叶轮的旋转范围，从任意正面角度都无法直接触及旋转的叶轮，满足常规工业设备的外露旋转部件防护要求。在设计建模过程中，叶轮的动平衡配重结构也做了细节还原，叶片根部的配重块位置、轮毂与电机轴的连接键槽都有明确的结构体现，能直接用于后续的工程出图、结构干涉校验，不管是做设备配套选型的结构验证，还是做风机产品的改型设计参考，都能提供准确的结构参照。

　　很多设计人员在选型轴流风机时，容易忽略格栅带来的风阻影响，实际上不同结构的格栅会让风机的实际出风效率出现5%-15%的波动，这款结构的格栅筋条宽度、筋条间距都经过匹配计算，在满足防护间隙要求（即人员手指无法穿过格栅触及叶轮）的前提下，尽可能提升了通流面积比，筋条的截面采用流线型设计，而非普通的圆钢或者扁钢直切结构，能减少气流通过格栅时的阻力损失，保证风机在加装防护格栅后，实际送风性能不会出现明显衰减。另外，格栅的表面处理结构也在模型中做了对应体现，所有筋条的连接位置都做了圆角过渡，避免焊接或者冲压加工时出现应力集中点，提升长期户外使用场景下的结构抗锈蚀、抗疲劳能力，毕竟很多侧墙安装的轴流风机常年暴露在室外环境，温差、雨水、粉尘的侵蚀很容易让防护结构出现锈蚀破损，结构设计阶段的细节处理直接决定了设备的整体使用寿命。
