高速离心式叶轮叶片扩压器结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:538504
  • 高速离心式叶轮叶片扩压器结构设计
  • 高速离心式叶轮叶片扩压器结构设计
  • 高速离心式叶轮叶片扩压器结构设计
  • 高速离心式叶轮叶片扩压器结构设计

  在各类需要气体增压、流体动能转化为压力能的透平类设备中,叶片扩压器是决定整机运行效率的核心过流部件,常见于高速离心风机、微型燃气轮机、车用涡轮增压器压气机端、工业离心压缩机等设备的叶轮出口位置,承担着将叶轮高速甩出的流体动能高效转化为静压能的作用,直接影响设备的压比、流量范围与运行稳定性。

  从实际工程应用来看,这类带一体化叶片结构的扩压器,通常匹配高转速离心叶轮使用,适配每分钟上万转的运行工况,在小流量高压比的应用场景中优势明显。设计这类部件时,首先要匹配上游叶轮的出口气流角,扩压器叶片的进口安装角需要和叶轮出口的绝对气流方向保持合理的冲角范围,冲角过大容易在叶片前缘产生流动分离,冲角过小则会增加不必要的摩擦损失,通常设计阶段会预留1到2度的负冲角,兼顾设计工况效率与变工况运行的适应范围。

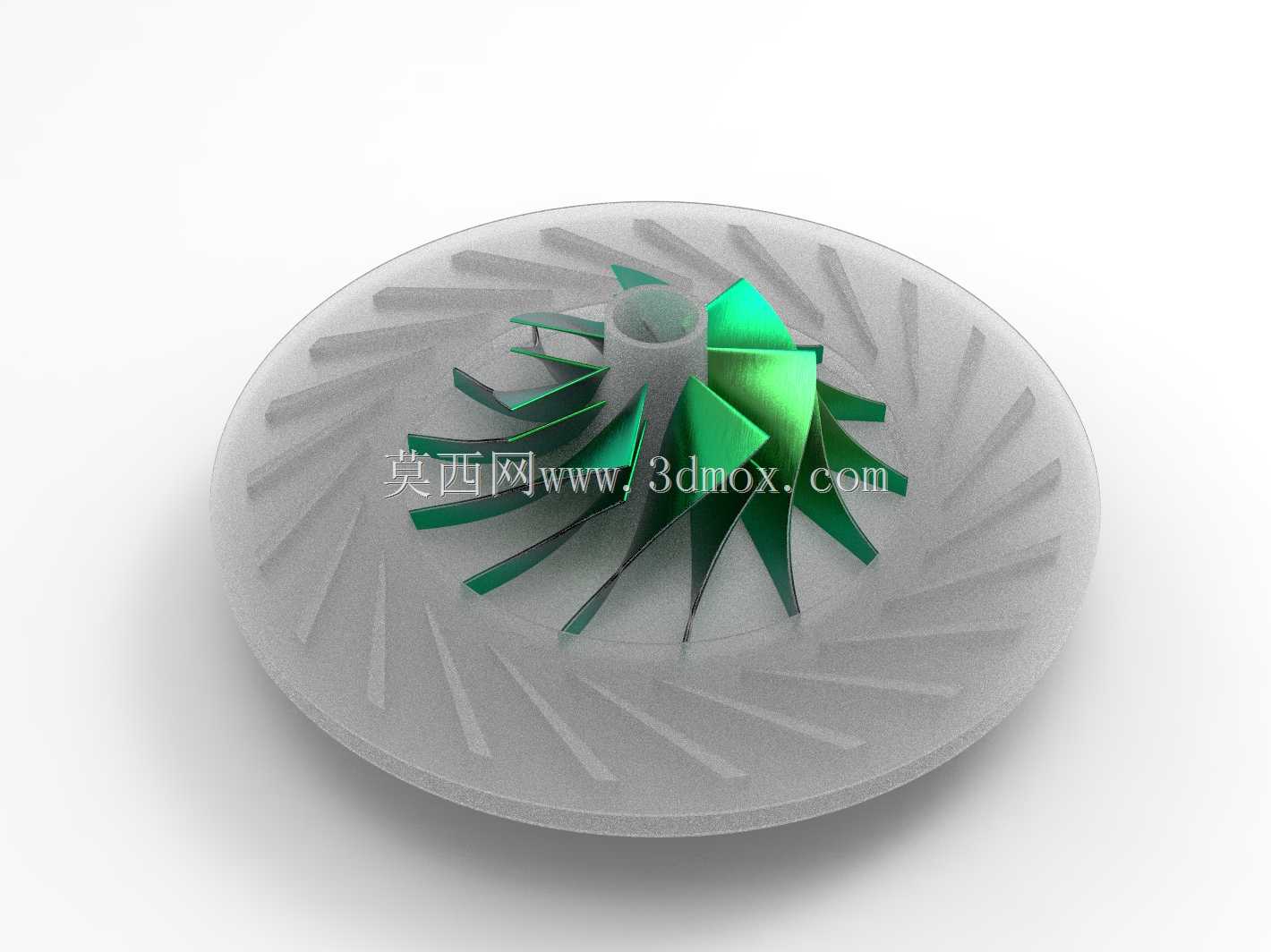

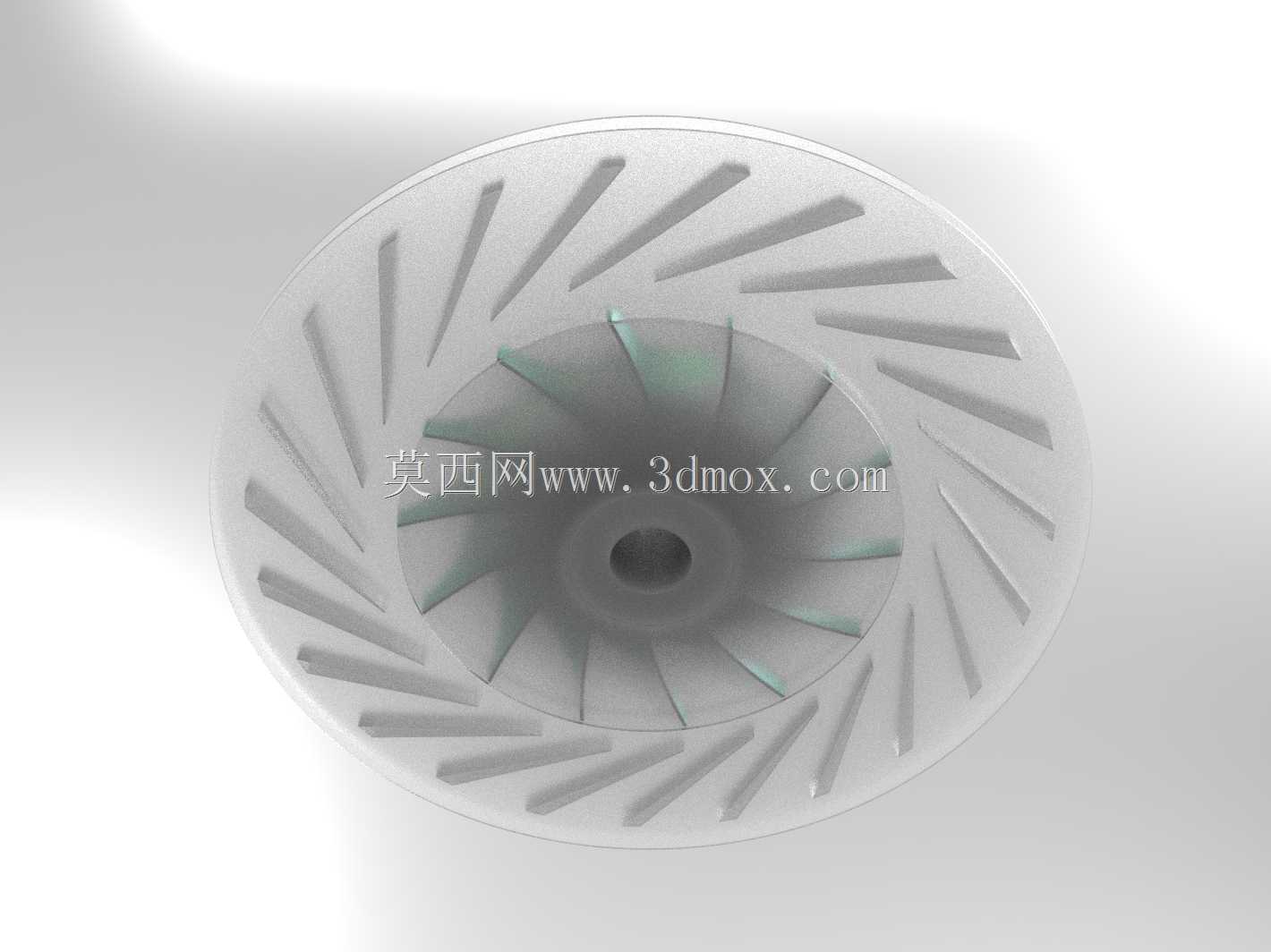

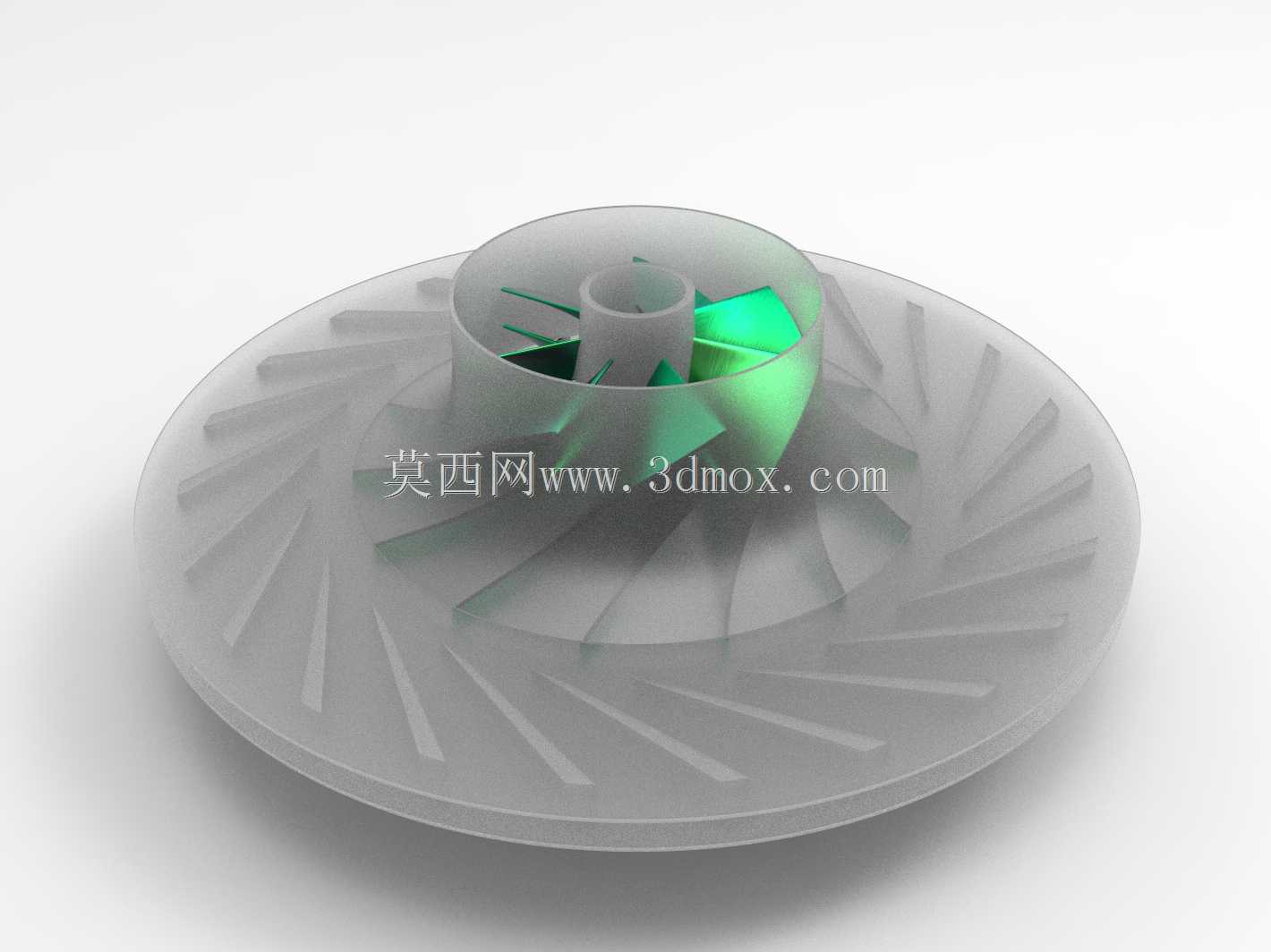

  结构上,该扩压器采用无叶段加叶片段的组合构型,叶轮出口先设置一段短的无叶扩压段,让叶轮出口的不均匀气流先完成初步的均匀化,再进入叶片扩压段完成动能转化,这种设计能有效降低叶片进口的气流脉动,减少运行时的气动噪声,同时拓宽稳定工作的流量区间,避免小工况下过早出现喘振。叶片采用三元扭曲构型,沿气流流动方向,叶片型线的曲率变化保持平缓,流道从进口到出口呈缓慢扩张的形态,扩张角控制在8到12度的合理区间,既保证足够的扩压度,又避免流道扩张过快导致的边界层分离,降低流动损失。

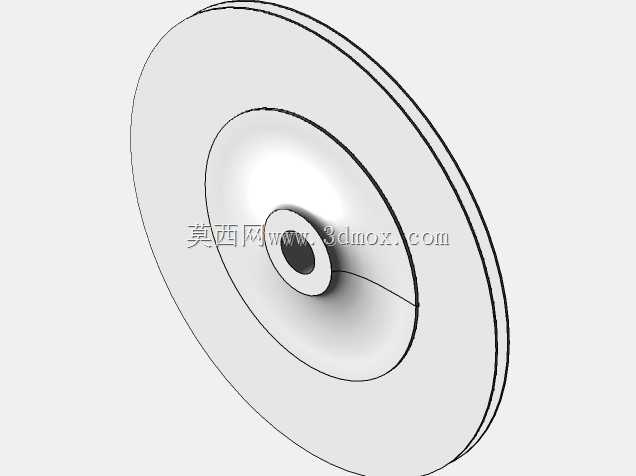

  从安装边界来看,扩压器的中心轮毂内径需要和上游叶轮的轮盖侧密封结构匹配,保证径向间隙在合理范围,间隙过大会导致气流内泄漏增加,降低整机效率,间隙过小则容易在高转速运行时出现动静碰磨,引发设备故障。扩压器的外圆直径需要匹配机壳的内壁定位止口,轴向定位面要和叶轮出口端面保持平行,保证轴向安装尺寸的精度,避免流道错位带来的额外损失。叶片的高度方向需要和叶轮出口的流道宽度对齐,保证气流顺畅进入扩压器流道,避免出现台阶引发的流动扰动。

  实际选型与建模过程中,需要重点关注几个核心参数的匹配:首先是扩压器的叶片数,通常会和上游叶轮的叶片数保持互质关系,避免叶片通过频率重合引发共振,降低运行时的振动幅值;其次是流道的当量扩张角,需要结合设计流量下的气流马赫数调整,当叶轮出口气流马赫数较高时,适当减小扩张角,避免出现激波损失;另外叶片前缘的修型也十分关键,采用小圆头前缘可以降低变工况下的冲角敏感性,让设备在流量偏离设计点时依然保持较高的效率。

  在工业场景的实际使用中,这类扩压器的材质选择会根据输送介质的特性调整,输送普通空气的常温工况下多采用高强度工程塑料或铝合金材质,兼顾轻量化与结构强度,在高温工况比如燃气轮机、涡轮增压器的应用中,则会采用耐高温的合金材质,保证高转速、高温环境下的结构强度与尺寸稳定性。建模过程中需要重点保证叶片型面的光顺度,型面的曲率连续是降低流动损失的关键,相邻叶片构成的流道要避免出现局部的凸起或凹陷,防止产生局部涡流。

  另外,这类扩压器和蜗壳的匹配也十分重要,扩压器出口的气流参数要和下游蜗壳的进口截面匹配,保证气流顺畅进入蜗壳完成收集,避免在扩压器出口和蜗壳的衔接位置出现流动紊乱。对于需要宽工况运行的设备,还可以在扩压器叶片上设置可调结构,通过调整叶片安装角适配不同的流量工况,但这类固定叶片的扩压器结构更简单,运行可靠性更高,在工况相对稳定的工业风机、固定转速的压缩机场景中应用更为广泛。

  从结构强度角度,高转速运行下扩压器承受的气动载荷与振动载荷需要在设计阶段做充分校核,叶片和前后盖板的连接位置要做圆角过渡,降低应力集中系数,避免长期运行出现疲劳裂纹。整体结构的转动惯量要控制在合理范围,保证设备启停过程的动态响应特性符合要求。
