暖通空调系统用混流叶轮结构设计

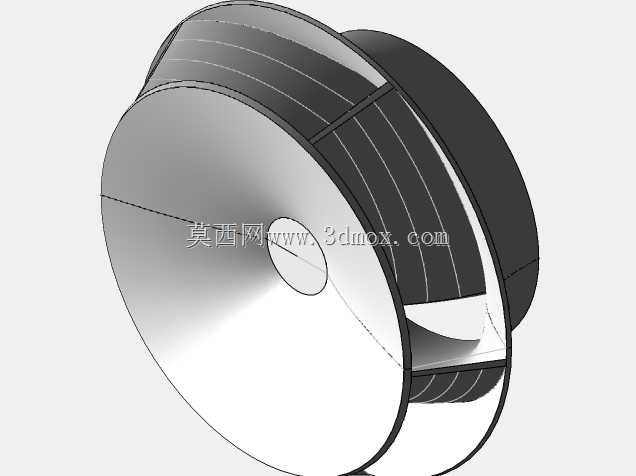

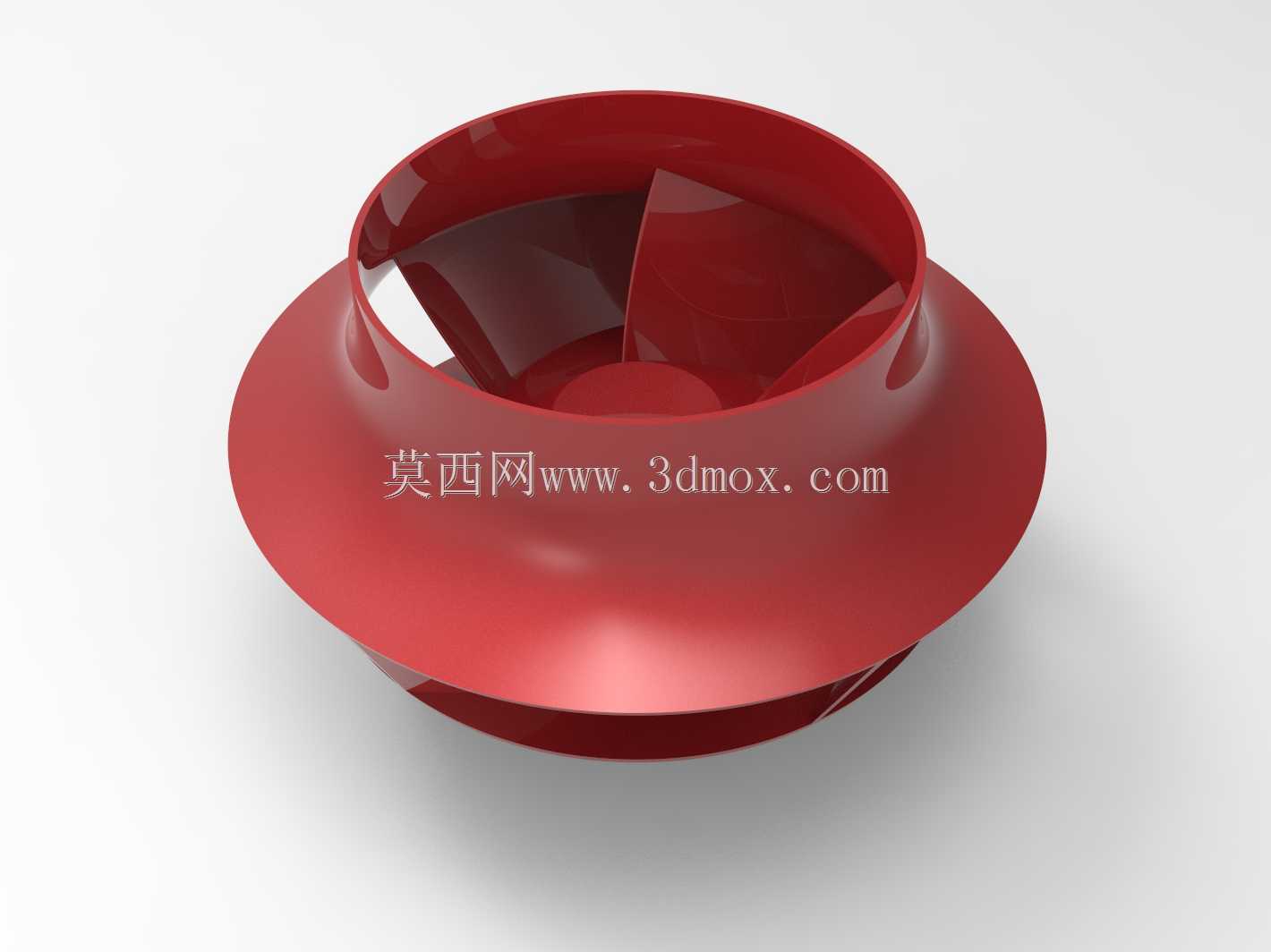

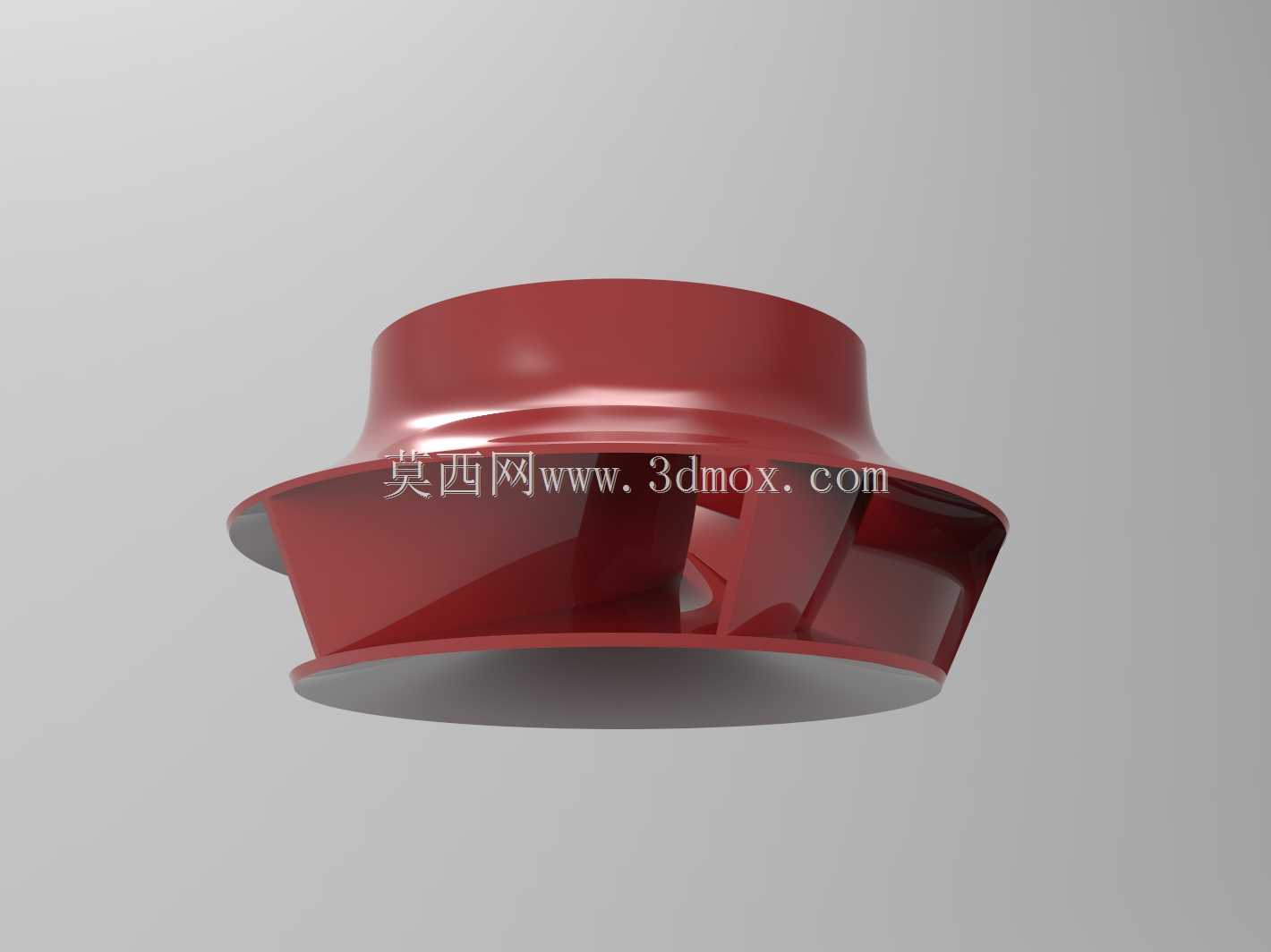

　　在商用建筑通风、工业厂房空气置换、中央空调末端送风这类场景里，混流叶轮的应用占比一直不低，它刚好填补了轴流风机风压不足、离心风机风量偏小的性能空白，适配多数中等风压、中等风量的通风换气需求。这款混流叶轮的整体型线采用了弧面过渡设计，轮盖与轮毂之间的流道没有突兀的折角，能减少气流在流道内的涡流损耗，实际运行时的气动噪声比同参数的直板叶片叶轮低不少，很适合对运行噪音有要求的办公场所、商超配套通风系统。从结构设计逻辑来看，叶片的扭曲角度是沿径向渐变的，靠近轮毂处的叶片安装角更大，靠近轮缘处的安装角逐步收窄，这种变角设计能让不同半径位置的气流都获得相对均匀的能量输入，避免轮缘处气流过载、轮毂处气流做功不足的问题，实际运行时的效率区间更宽，

　　在管网阻力出现小幅波动时，风量衰减幅度比常规叶轮更小。叶轮的轮盘外缘做了外翻的弧面延伸，这个结构一方面能引导流出叶轮的气流平顺进入风机蜗壳或者导叶结构，减少出口处的动压损失，另一方面也能提升叶轮整体的结构刚度，在高转速运行时降低叶片的振动幅值，减少长期运行后的疲劳变形风险。安装边界方面，这类叶轮通常采用轮毂中心孔配合键槽的方式与电机轴直连，不需要额外的传动结构，整体装配后轴向尺寸紧凑，适配常规的管道风机、柜式空调风机的安装腔体，不需要对原有风机壳体做大幅修改就能直接替换适配。在实际选型匹配时，要注意叶轮的进口直径与风机进风口的导流罩间隙控制在合理范围，间隙过大会产生回流损失，间隙过小则容易在运行时出现碰擦风险，

　　通常单边间隙控制在叶轮直径的千分之五到千分之八之间就能兼顾效率与运行安全性。叶片的厚度沿叶高方向做了等强度优化，根部厚度更大，向轮缘方向逐步减薄，既保证了叶片在高速旋转时的结构强度，能承受气流交变载荷带来的应力，也尽可能降低了叶轮自身的转动惯量，减少电机启动时的电流冲击。这类叶轮的气动性能设计，是针对暖通系统常见的管网阻力特性做的匹配，在额定工况点附近的效率最高，同时在非额定工况下的喘振边界更宽，即使系统滤网积尘、风道阻力上升，也不容易进入失速运行状态，能提升整套通风系统的运行稳定性。日常运维层面，这种光滑弧面的叶轮结构不容易积灰，表面做了光滑处理后，即使长期输送含少量粉尘的空气，积灰附着的速率也比多折角的叶轮慢很多，

　　能减少运维清理的频次，降低后期维护成本。从流体仿真的设计逻辑来看，这款叶轮的流道收敛角度经过多轮迭代调整，气流在流道内的加速过程更平缓，不会出现局部流速突变带来的宽频噪声，配套消声结构使用时，能轻松达到公共建筑的室内噪声标准要求。在结构强度校核层面，叶轮的最大应力出现在叶片与轮毂的连接位置，设计时在连接处做了圆弧过渡处理，分散了应力集中点，在额定转速下运行时的安全系数能满足长期连续运行的要求，即使出现短时的转速波动，也不会出现结构损坏的问题。
