双零件极简结构扶手夹持固定工装

　　在日常的零件试制、小批量加工以及成品尺寸校验环节，夹持类工装的适配性往往直接决定了作业效率与加工精度，尤其是针对带弧形扶手外形的异型零件，通用台钳往往无法做到贴合装夹，要么夹伤工件表面，要么装夹刚性不足导致加工或测量时出现位移偏差，这款夹持工装正是针对这类场景开发的专用装夹部件。从实际使用场景来看，它既可以配套3D打印快速制作样件，用于前期的零件尺寸匹配、装配间隙验证，也可以采用金属材料通过CNC加工制成正式工装，用于机加工环节的工件定位、三坐标测量时的工件固定，甚至可以集成到小型自动化测试工位上，作为待测零件的承载定位基座，覆盖从样件研发到小批量生产的多环节装夹需求。这款工装的核心设计思路是做极致的结构简化，

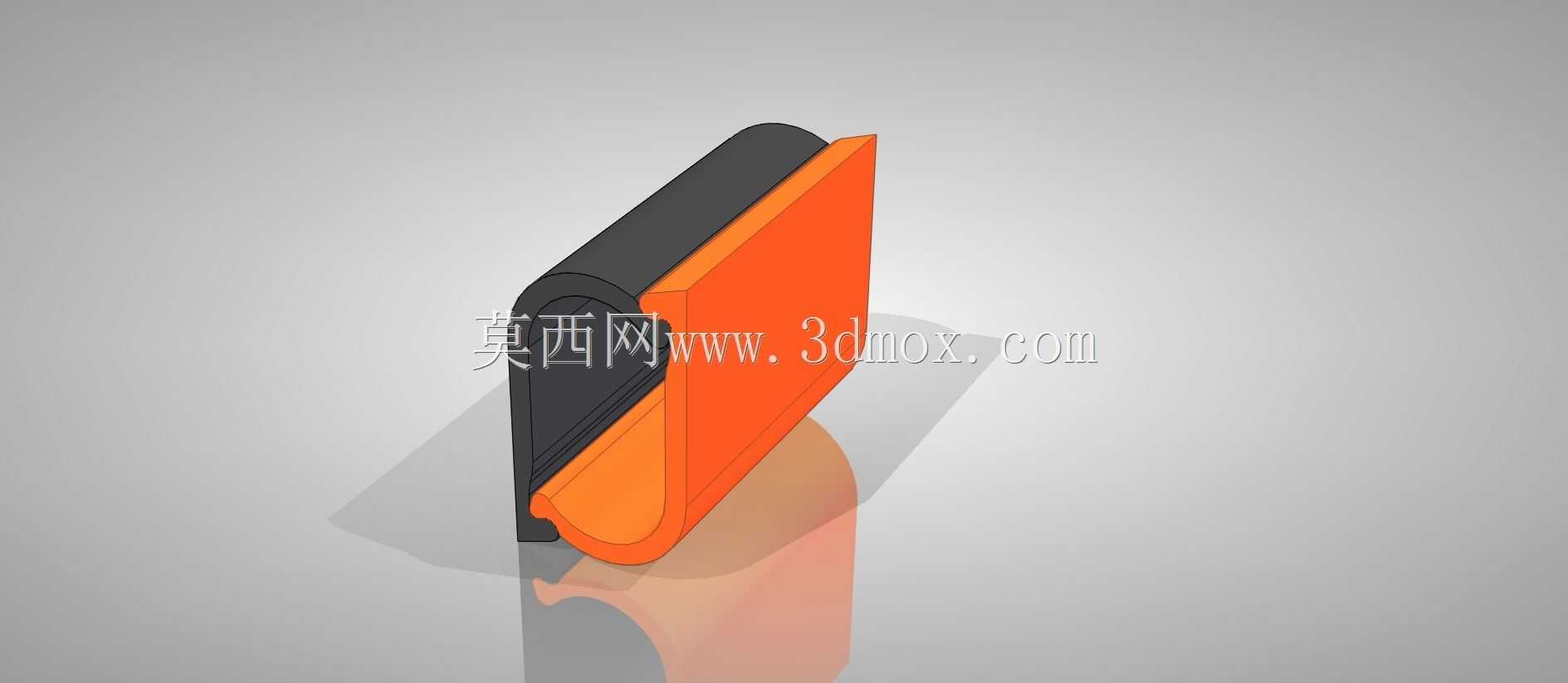

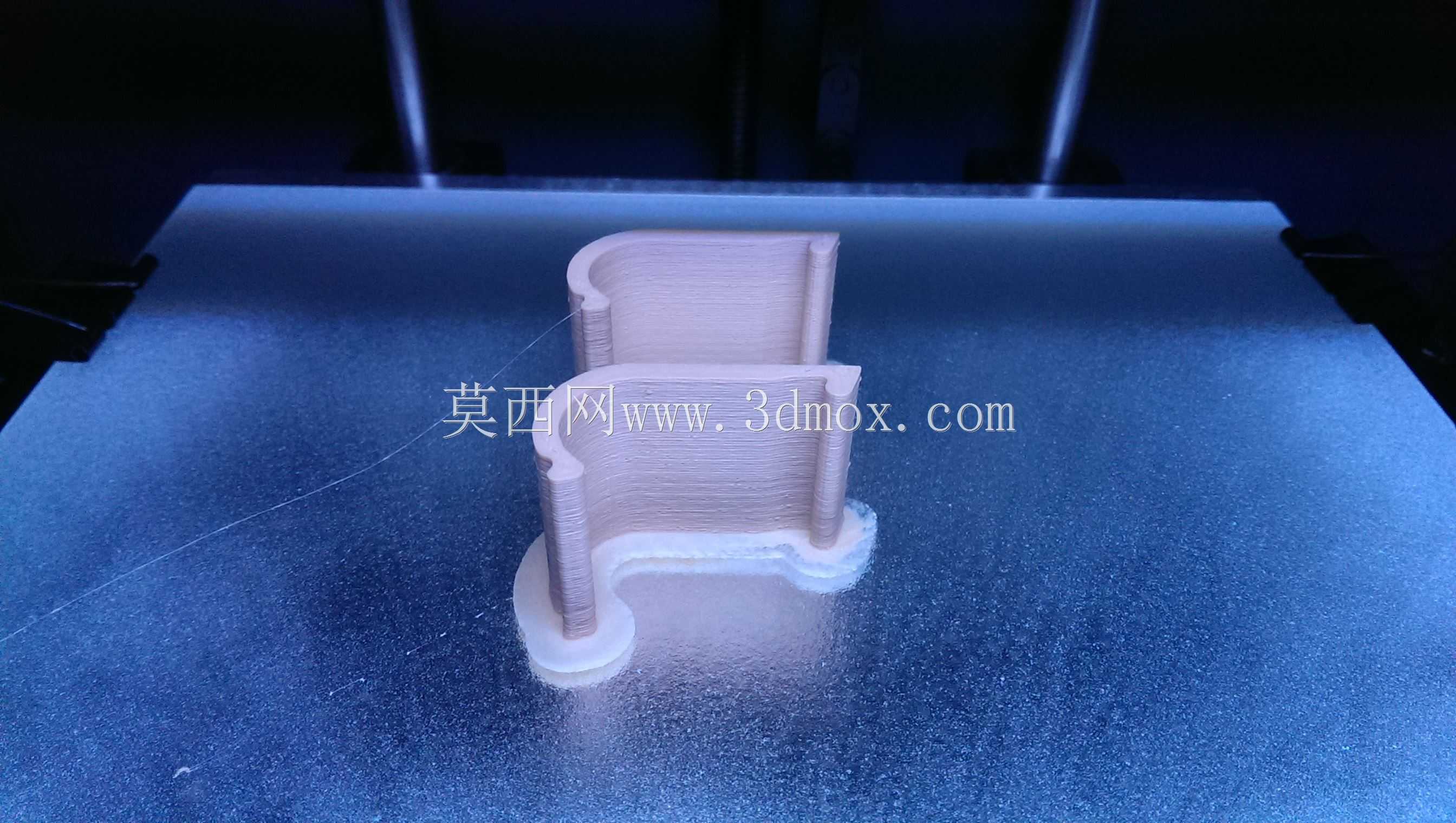

　　整套夹具仅包含两个独立零件，没有多余的弹性元件、锁紧连接件等易损部件，最大程度降低了加工难度与装配成本，不管是采用FDM工艺3D打印制作临时工装，还是采用铝合金、不锈钢等金属材料铣削制作正式量产用工装，都能在极短的加工周期内完成制作，不需要复杂的工序排布。两个零件的配合面采用了与待夹持扶手外形完全匹配的仿形轮廓，装夹时可以完全贴合工件的弧形外表面，相比通用平口钳的线接触装夹，这种面接触的装夹方式可以将夹持力均匀分散到工件接触面上，既避免了局部应力集中夹伤工件表面，也能大幅提升装夹刚性，在进行铣削、钻孔等机加工作业，或者用数显卡尺、千分表进行尺寸形位公差测量时，工件不会出现晃动、位移，保证加工精度与测量数据的准确性。

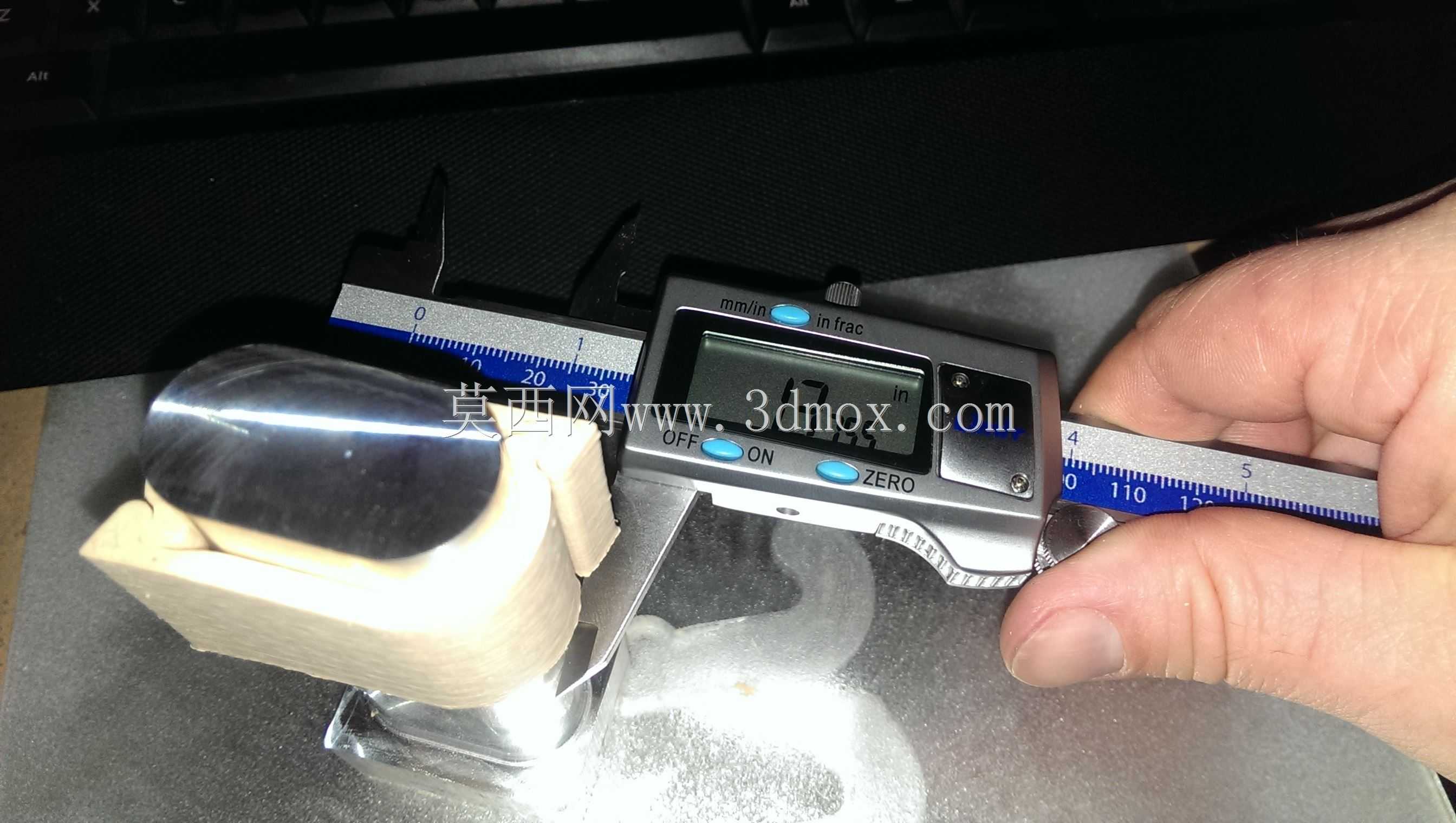

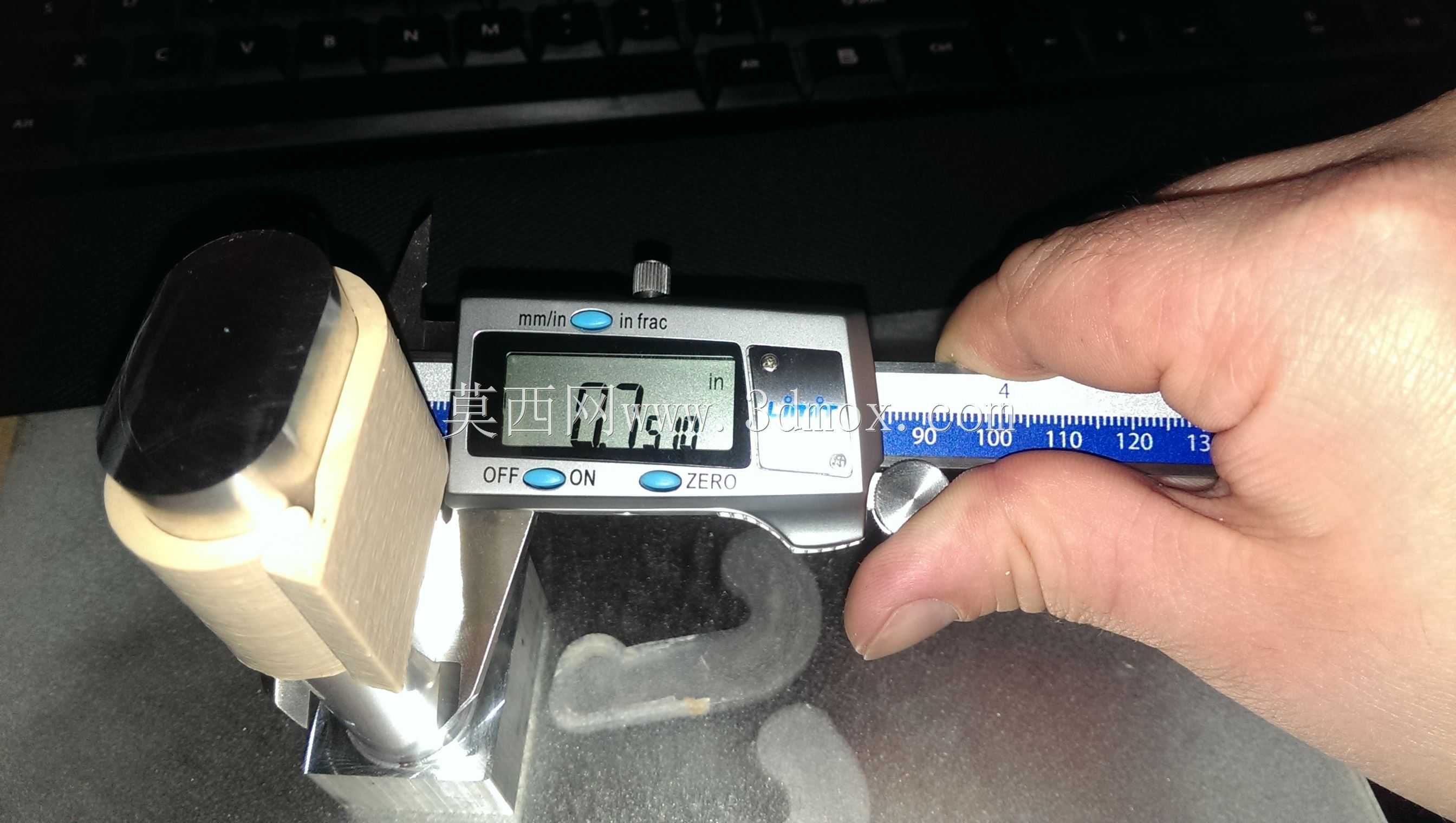

　　从安装边界与尺寸适配来看，工装的底座部分预留了通用的安装孔位，可以直接固定在标准机床工作台、测量平台的T型槽上，也可以通过压板固定在非标工位台面上，不需要额外制作转接板；夹持开口的尺寸范围经过多轮验证，能够覆盖常规规格的管状、弧面扶手类零件，装夹时只需要将两个零件对合卡在工件外侧，通过外围的锁紧件（台钳钳口、快速夹钳等通用锁紧部件）施加压力即可完成固定，不需要额外制作专用锁紧结构，进一步提升了工装的通用适配性。在实际测试过程中，3D打印制作的PLA材质样件已经可以满足尺寸测量、装配验证的使用需求，装夹后工件的位置偏差可以控制在0.1mm以内，完全满足前期研发阶段的验证要求；而CNC加工的金属材质工装，形位公差可以控制在0.

　　02mm以内，夹持力可以满足轻铣、钻孔等切削加工的装夹需求，不需要担心加工过程中工件松动。不同于市面上结构复杂的多零件专用夹具，这款工装的极简结构也带来了极低的维护成本，没有活动部件就不存在磨损、卡滞的问题，长期使用也不需要更换易损件，两个配合零件可以完全拆分，加工完成后的铁屑、切削液残留也很容易清理，不会出现切屑卡在缝隙里影响装夹精度的问题。针对不同的使用场景，使用者还可以根据待夹持工件的实际外形，快速修改仿形面的轮廓参数，不需要重新设计整体结构，只需要调整夹持面的曲面尺寸就可以适配不同直径、不同弧度的扶手类零件，结构的拓展性很强，不管是机械加工车间的日常装夹作业，还是研发实验室的样件测试，都能快速适配使用需求。
