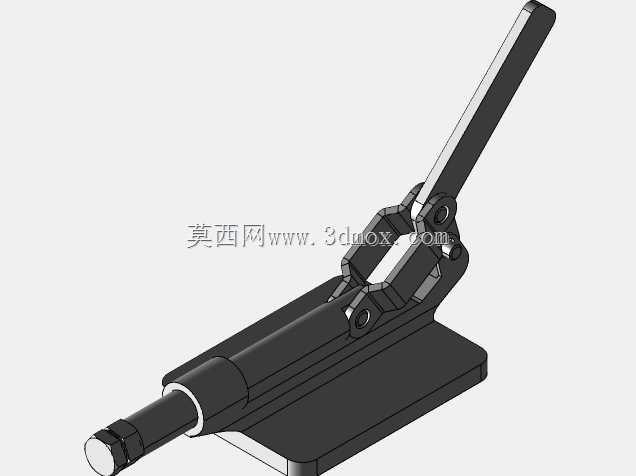

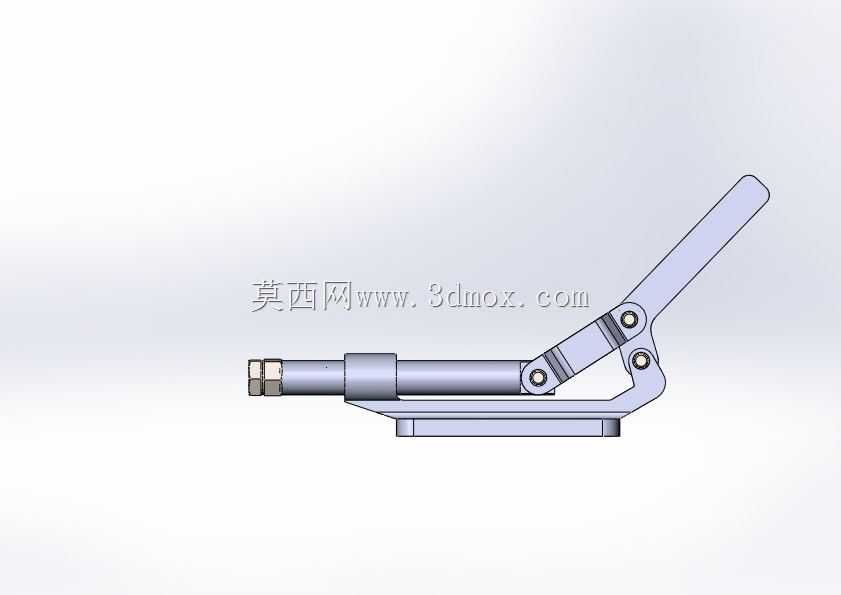

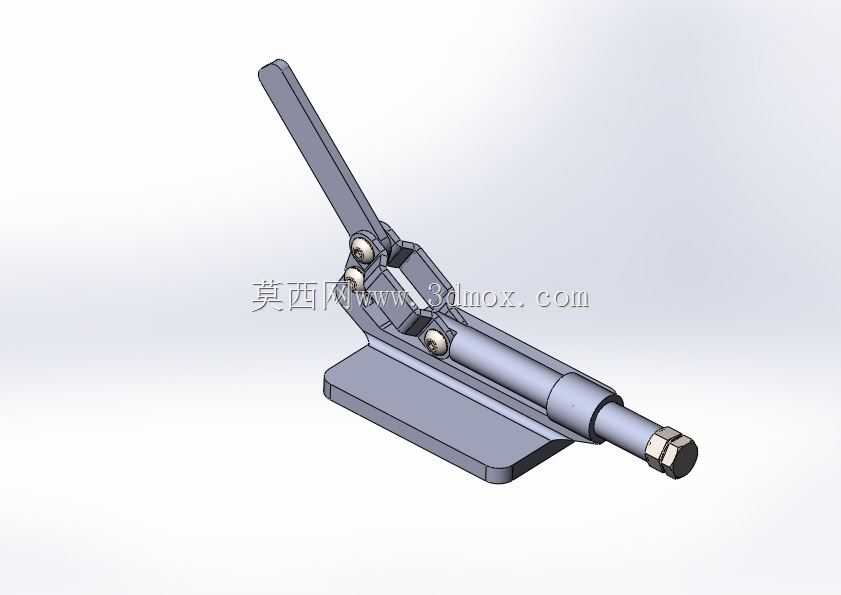

手动杠杆式快速压紧拨动夹结构

　　在工装夹具的实际应用场景里，这类手动杠杆式拨动压紧结构，常出现在小型零件焊接工位、机加工工序的工件装夹环节，以及装配线的工件临时定位场景中，相比螺纹旋紧的压紧方式，它的操作行程短，单次压紧与释放的动作耗时不到一秒，能大幅降低批量作业时的装夹辅助时间，提升工位的作业效率。从实际功能来看，它通过杠杆的力放大效应，把操作人员施加在操作手柄上的较小握力，转化为压头端足够的压紧力，保证被夹持工件在加工、焊接或者装配过程中不会出现位移、窜动，避免因工件移位带来的加工尺寸超差、焊接错位等质量问题，同时它的拨动释放结构设计，让操作人员在完成工序后，只需扳动手柄即可快速松开工件，无需像传统螺栓压板那样反复旋拧螺母，操作的便捷性十分突出。

　　设计这类结构的时候，首先要考虑的是力的传递路径合理性，整个机构的铰接点位置经过反复校核，保证操作手柄扳动到压紧自锁位置时，各连杆的受力处于最优区间，不会出现机构卡死或者压紧力不足的问题，同时自锁角度的设计要兼顾可靠性与操作手感，既不能因为自锁角度过小导致机构受振动后自行松脱，也不能因为自锁角度过大导致松开时需要施加过大的操作力。底座的安装面设计了平整的贴合基准，预留的安装孔位可以适配不同的工作台面安装需求，不管是直接通过螺栓固定在铸铁工作台上，还是搭配专用的定位底板使用，都能保证安装后的机构稳定性，不会在反复扳动操作的过程中出现松动偏移。

　　从安装边界来看，底座的长宽尺寸适配多数小型工装的安装空间，不会占用过多的工作台面位置，操作手柄的长度经过人体工程学校核，操作人员站在工位前自然伸手就能完成扳动操作，不需要过度俯身或者抬臂，长时间重复操作也不容易产生肢体疲劳。压头端的行程设计覆盖了常见小型工件的厚度差范围，针对不同厚度的被夹持工件，不需要额外加装调整垫片就能完成可靠压紧，压头的端面做了防滑处理，接触工件的位置不会因为压紧力的作用划伤工件表面，同时也能增大接触摩擦力，进一步提升夹持的可靠性。

　　在实际的设备选型适配中，这类拨动夹可以单独作为独立的夹紧元件使用，也可以多组组合搭配，针对异形工件的不同压紧点布置对应的夹钳位置，完成复杂形状工件的多点同步压紧，在一些小型自动化设备的上下料工位，也可以搭配气缸驱动替代手动操作手柄，实现压紧动作的自动化控制，拓展它的应用场景。整个机构的运动部件之间都预留了合理的配合间隙，长期使用过程中即使有少量的加工碎屑、焊接飞溅落入铰接位置，也不会导致机构卡滞，日常维护只需要定期在铰接点加注少量润滑脂，就能保证长期的操作顺畅性，不需要复杂的拆解保养，十分适合生产现场的粗放使用环境。

　　结构的刚性设计上，所有受力的连杆部件都做了对应的截面加强，在承受最大额定压紧力的情况下，连杆的变形量控制在极小的范围内，不会因为机构自身的弹性变形导致压紧力损失，底座的厚度设计也保证了安装后的整体刚性，压紧受力时底座不会出现翘曲变形，保证整个夹紧过程的稳定性。操作手柄的握持位置做了贴合手部轮廓的造型处理，扳动时的受力均匀，不会出现硌手的情况，即使操作人员佩戴劳保手套操作，也能稳定握住手柄完成动作，不会出现打滑脱手的问题。
