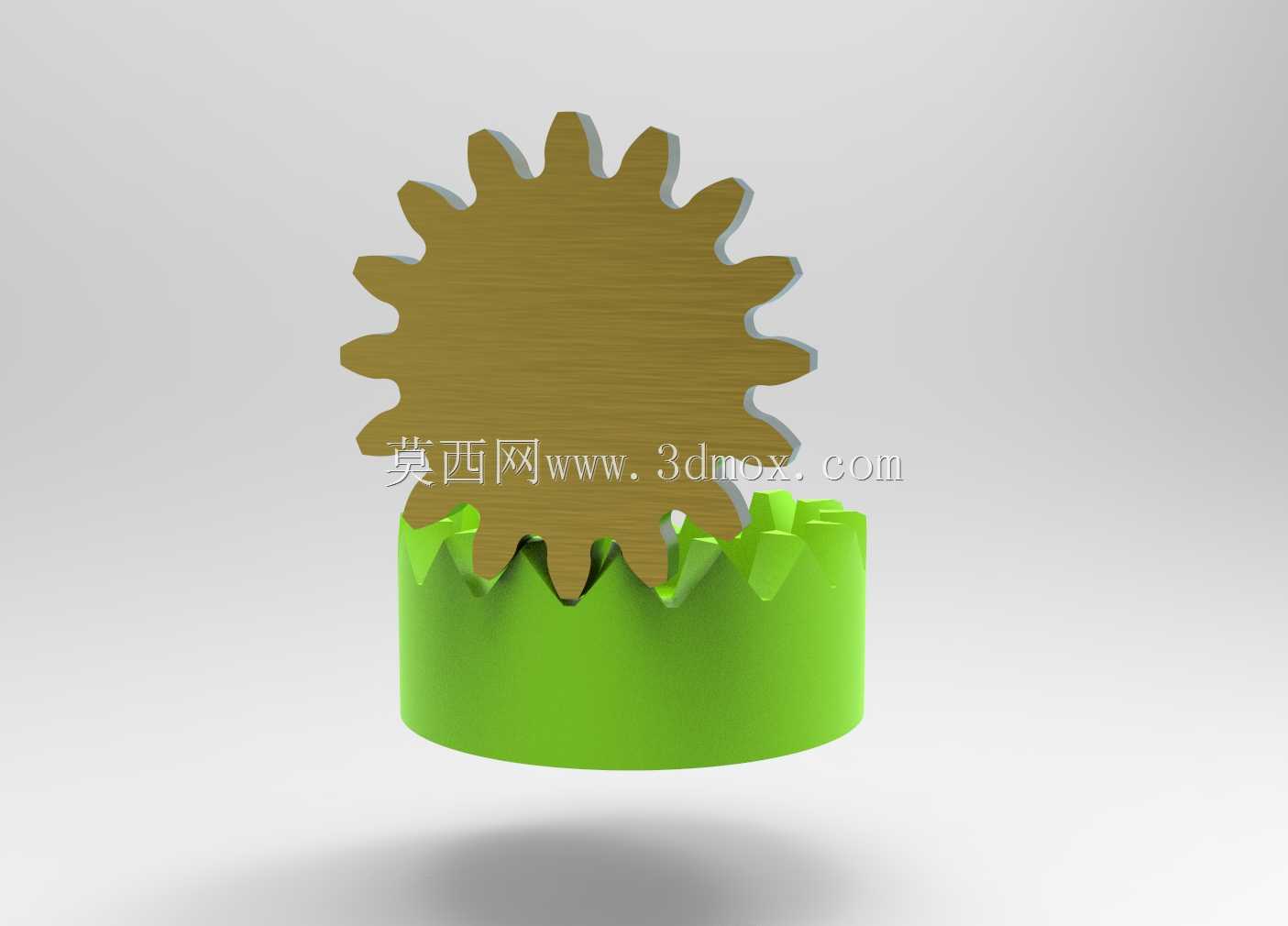

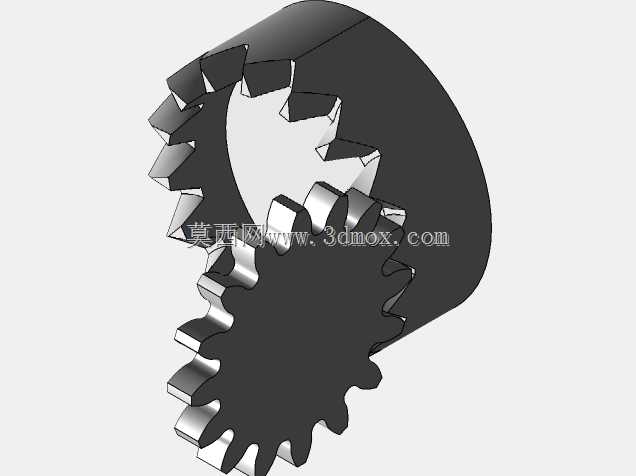

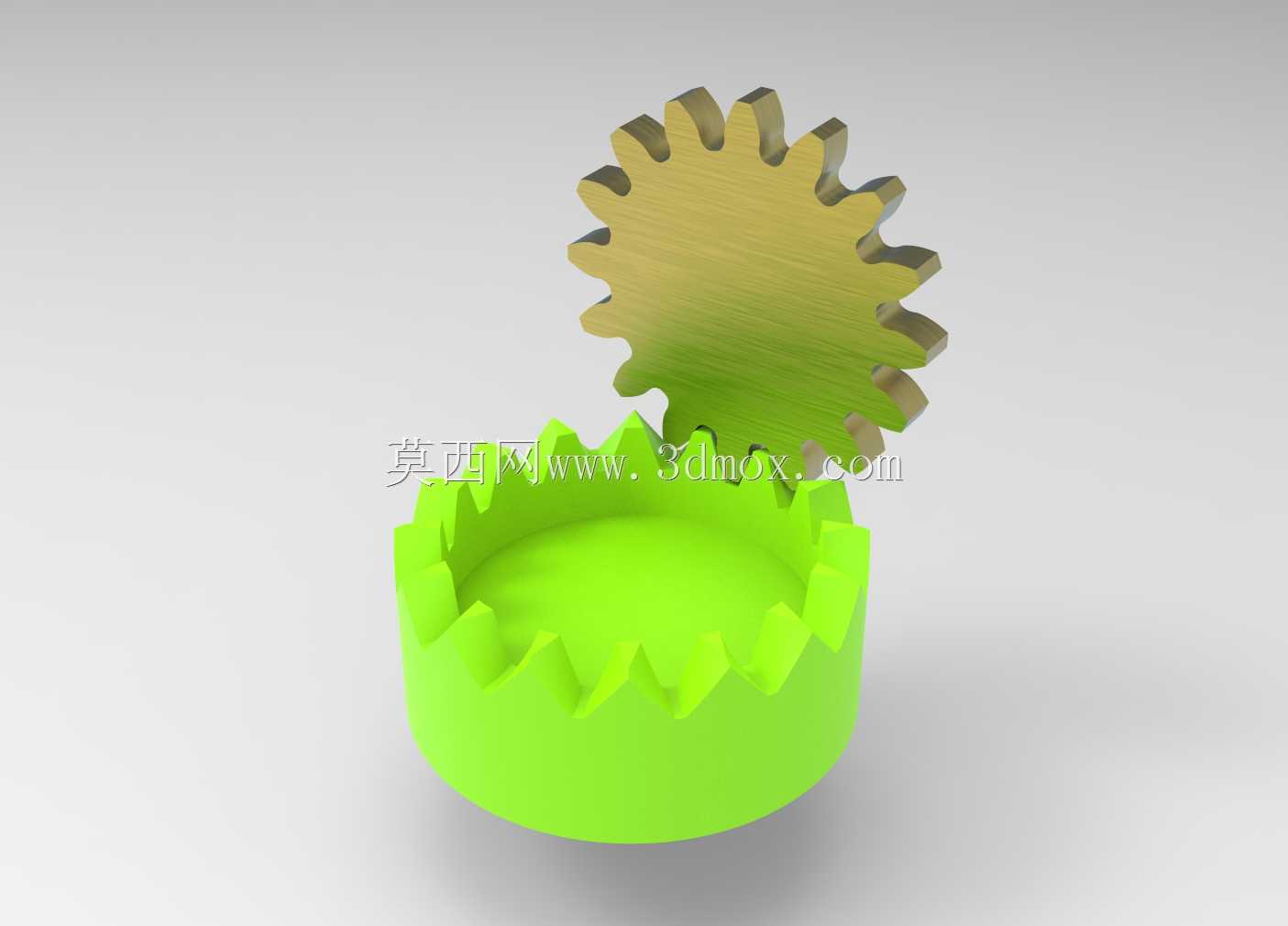

模数1面宽5mm16齿端面啮合面齿轮

项目分类:齿轮 发布时间:2022-02-05 ID:538545
  • 模数1面宽5mm16齿端面啮合面齿轮
  • 模数1面宽5mm16齿端面啮合面齿轮
  • 模数1面宽5mm16齿端面啮合面齿轮

  这款16齿面齿轮在设计之初,就是瞄准小载荷精密传动场景的空间布局痛点做的结构优化,区别于常规圆柱齿轮平行轴传动、锥齿轮相交轴传动的形式,面齿轮可以实现相交轴甚至小角度交错轴的运动传递,在很多对安装空间有严格限制的小型传动机构里,能省去中间换向的传动零件,直接缩减整个传动链的轴向尺寸。

  从实际应用场景来看,这类小模数面齿轮常出现在小型精密设备的换向传动环节,比如小型办公自动化设备的走纸机构换向、精密检测仪器的微调传动模组、小型电动工具的动力输出换向结构,甚至部分航模舵机的传动组里也能看到同结构零件的身影——这类场景普遍不需要传递大扭矩,但对传动的平稳性、回程间隙、安装空间占用有较高要求,面齿轮的结构特性刚好匹配这类需求:和圆柱小齿轮啮合的时候,重合度比同参数锥齿轮更高,传动过程中的冲击更小,噪音表现也更优,同时轴向的安装定位要求比锥齿轮宽松,装配时的公差适配性更好,能降低生产装配环节的调校成本。

  设计层面上,这款面齿轮采用模数1、1:1传动比、面宽5mm的参数设定,齿形是基于端面啮合的展成原理生成的,齿顶和齿根的过渡圆角做了优化处理,避免热处理或者载荷冲击时出现应力集中导致的崩齿问题。齿圈部分的内齿(端面齿)和配对的圆柱小齿轮做啮合校验的时候,特意调整了齿向的修形量,抵消安装时的微小角度偏差带来的偏载问题,不会因为安装座的少量加工误差就出现齿面局部磨损过快的情况。底部的圆柱筒体结构是安装定位基准,内孔可以根据实际安装需求加工成光孔配合顶丝固定,或者加工键槽实现周向定位,筒体的外圆可以直接嵌套进安装座的定位孔里,轴向靠筒体端面贴合安装面实现定位,不需要额外设计复杂的轴向固定结构,整个零件的安装边界非常规整,没有突出的异形结构,在做整机布局的时候,只需要预留出和配对齿轮的啮合空间,以及筒体本身的安装空间即可,不会和周边的结构件产生干涉。

  从功能特性来说,这款面齿轮的端面齿结构在传动时,啮合接触区是沿齿宽方向逐步移动的,润滑脂更容易进入啮合接触面,长期运行的磨损量比同参数的直齿锥齿轮更低,维护周期更长。同时因为是1:1的传动比,输入和输出的转速完全一致,不需要做转速换算,在需要等速换向的传动环节里,可以直接替换原有的锥齿轮组,不需要调整传动链的其他参数。另外,5mm的面宽设计刚好覆盖配对圆柱齿轮的全齿宽,不会出现齿面啮合不全导致的载荷集中问题,同时又不会因为面宽过大增加不必要的零件重量和转动惯量,对于需要频繁正反转的精密传动场景来说,更低的转动惯量意味着更好的动态响应特性,启停和换向时的冲击更小。

  在建模过程中,齿形的生成是核心环节,没有采用近似的齿形放样方式,而是严格按照展成运动的轨迹生成每一个齿的廓形,保证齿面的啮合精度,齿根的过渡曲线是连续的曲率变化,没有折线拐点,避免应力集中。筒体部分的壁厚做了等强度设计,在保证安装刚度的前提下尽可能减薄壁厚,降低零件的整体重量,筒体的端面和内孔、外圆的同轴度公差在建模时就做了基准统一,后续加工的时候可以一次装夹完成所有基准面的加工,减少装夹误差带来的精度损失。实际选型使用的时候,需要注意配对圆柱齿轮的安装距,保证两个齿轮的啮合位置在齿宽的中间区域,预留0.1-0.2mm的侧隙,避免热胀冷缩导致的卡滞问题,同时因为是小模数齿轮,传动的载荷不要超过设计阈值,适合传递扭矩在5N·m以内的传动场景,如果需要更大的载荷,可以对应调整模数和面宽参数,但这款参数的零件已经能覆盖绝大多数小型精密传动的需求。
