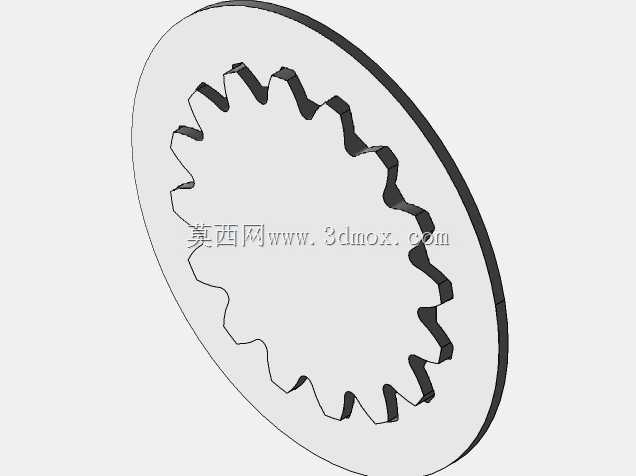

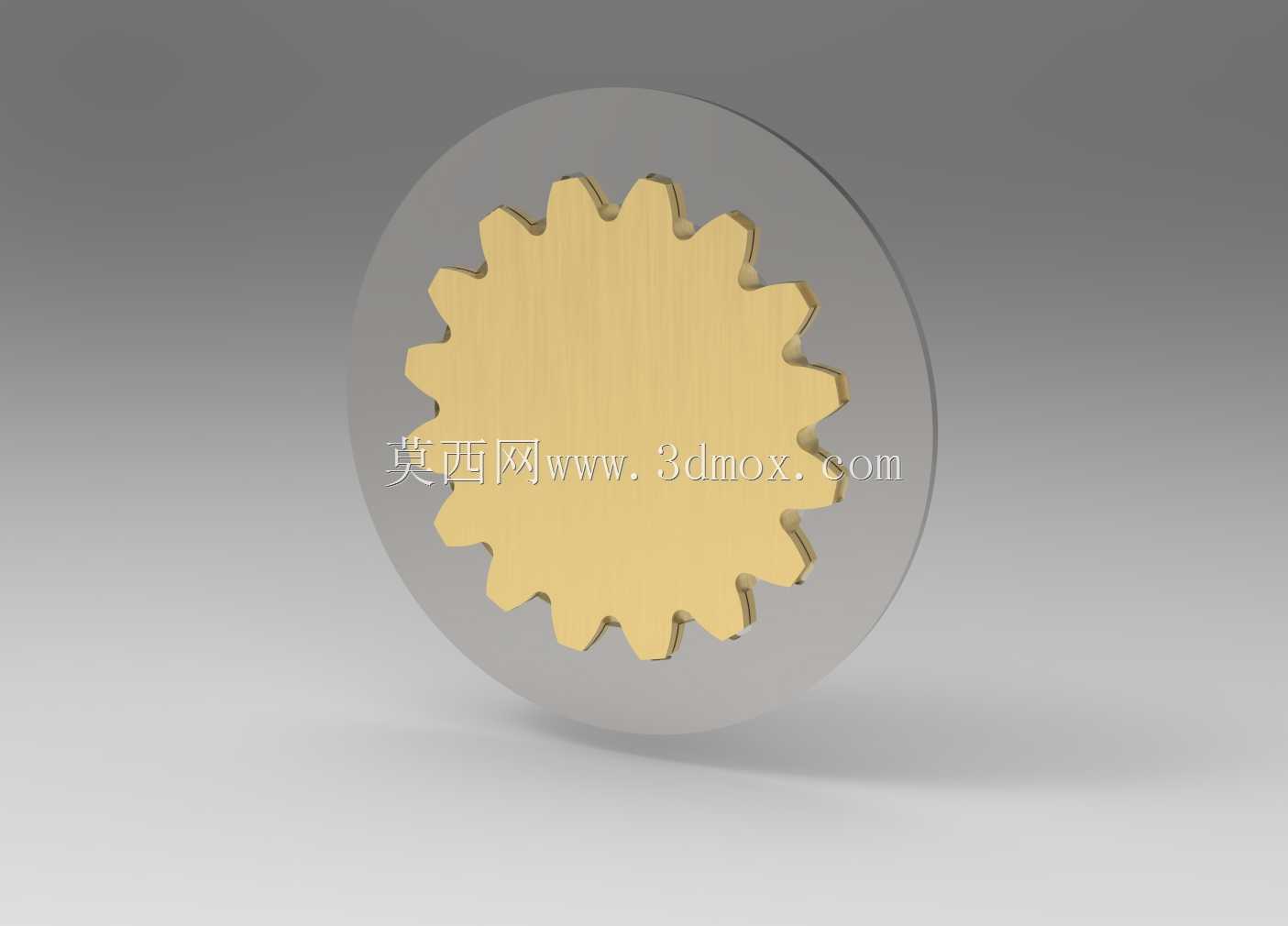

16齿滚齿加工渐开线花键传动构件

　　在机床主轴传动、汽车变速器动力传递、工程机械液压泵驱动这类需要大扭矩同轴传动的场景里，花键是绕不开的核心传动构件，相比普通平键连接，多齿均匀啮合的结构能让载荷沿齿向均匀分布，既可以传递更大的扭矩，也能实现轴上零件的轴向滑动配合，适配变速箱换挡、主轴进给这类需要轴向位移的传动需求。这款16齿滚齿加工的花键，采用滚齿工艺成型，齿形遵循对应标准的齿廓参数，节圆直径28毫米，齿距参数匹配1.75节距的配合要求，齿向精度能满足中高速传动下的啮合稳定性要求，不会出现局部应力集中导致的齿面崩损问题。从设计逻辑来看，16齿的齿数选择是兼顾了齿根强度与啮合重合度的结果，齿数过少会导致单齿承受载荷过大，齿根弯曲应力超标，齿数过多则会削弱齿根厚度，

　　降低花键的抗冲击能力，16齿的配置刚好在两者之间取得平衡，既保证了足够的啮合重合度让传动更平稳，也让齿根有足够的厚度承受冲击载荷。滚齿加工的工艺选择，相比插齿加工效率更高，齿面的粗糙度更优，连续展成的切削方式能让齿形的渐开线轮廓更顺滑，啮合时的传动噪音更低，适合批量生产的传动构件加工需求。实际应用中，这类花键通常和配套的花键套配合使用，安装时需要保证轴与孔的同轴度公差控制在0.02毫米以内，齿侧配合间隙根据使用场景选择，固定连接的场景选择小间隙配合，需要轴向滑动的场景选择稍大的间隙配合，避免滑动卡滞或者传动空程过大。齿形的设计上，齿顶和齿根都做了对应的圆角过渡，避免热处理时的应力集中，也能减少啮合时的齿顶刮擦，提升花键副的使用寿命。

　　在传动系统的布局里，这类花键常布置在动力输入与输出的连接位置，比如电机与减速器的连接轴、变速箱的换挡齿轮与主轴的配合位置，依靠多齿的均匀接触，能有效降低单齿的载荷，在频繁正反转、冲击载荷的工况下，比单键连接的可靠性高很多。建模过程中，齿形的生成需要严格遵循齿廓参数，先确定节圆、基圆、齿顶圆、齿根圆的尺寸，再通过展成法生成对应的渐开线齿廓，保证每个齿的齿厚、齿距误差控制在公差范围内，后续做装配仿真时，才能准确模拟花键副的配合状态，验证装配干涉、滑动顺畅度等实际装配中会遇到的问题。外形尺寸上，28毫米的节圆直径属于中小规格的花键，适配直径30毫米左右的传动轴安装，安装边界需要预留足够的轴向滑动空间，根据滑动行程的不同预留对应的轴向长度，

　　避免滑动时花键脱出配合范围。齿面的加工精度等级选择中等精度即可满足大部分通用机械的传动需求，不需要过高的精度带来不必要的加工成本，在重载冲击的工况下，可以适当提升齿面的热处理硬度，增强齿面的耐磨性能，延长花键的使用寿命。实际选型时，需要根据传递的额定扭矩、最高转速、轴向滑动频率来确认花键的参数是否匹配，16齿的配置在同规格花键里，单齿载荷分布均匀，适合中等扭矩的传动场景，比如小型机床的进给传动、农用机械的动力传递、通用减速机的输入输出连接都能适用。
