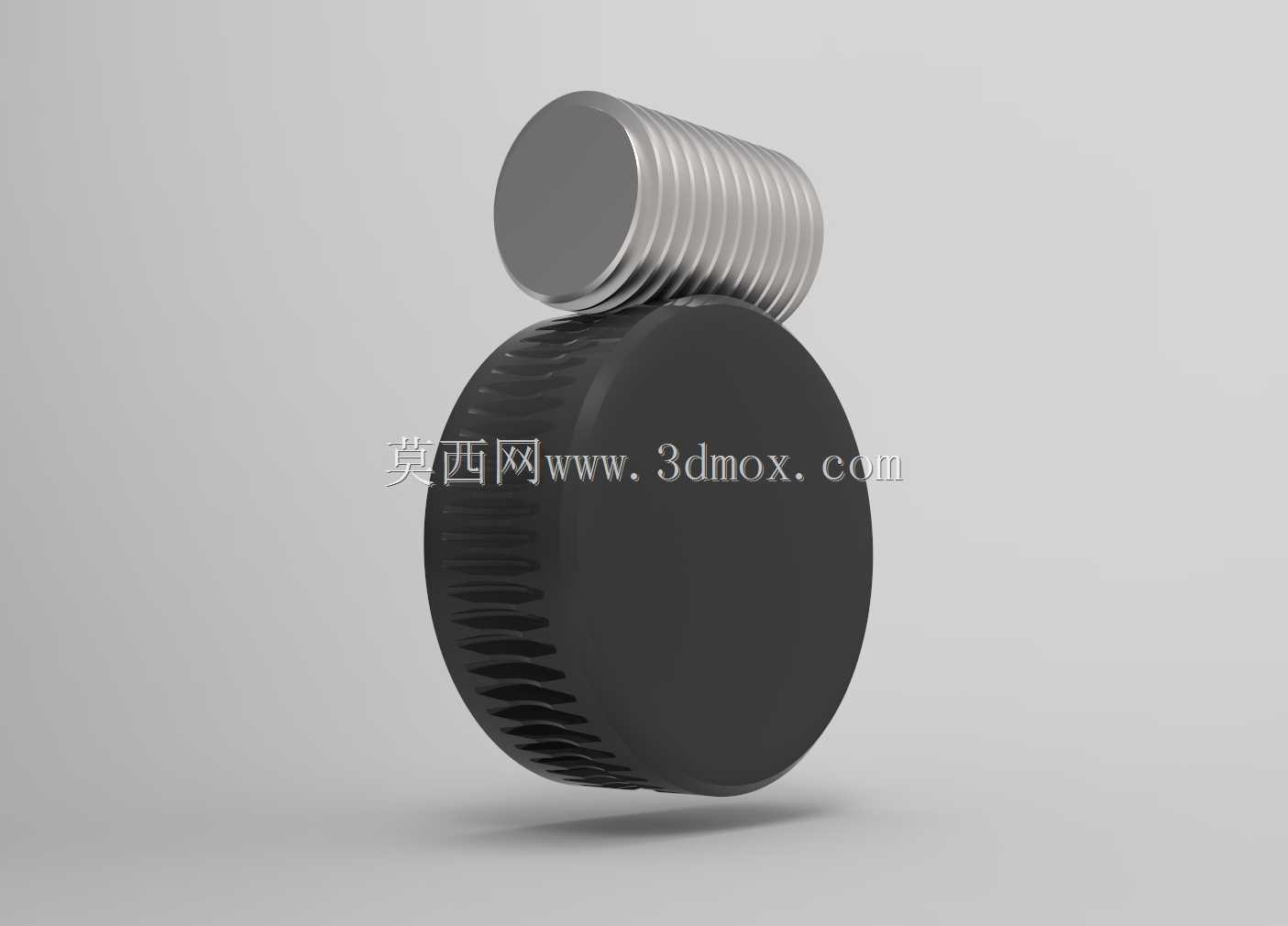

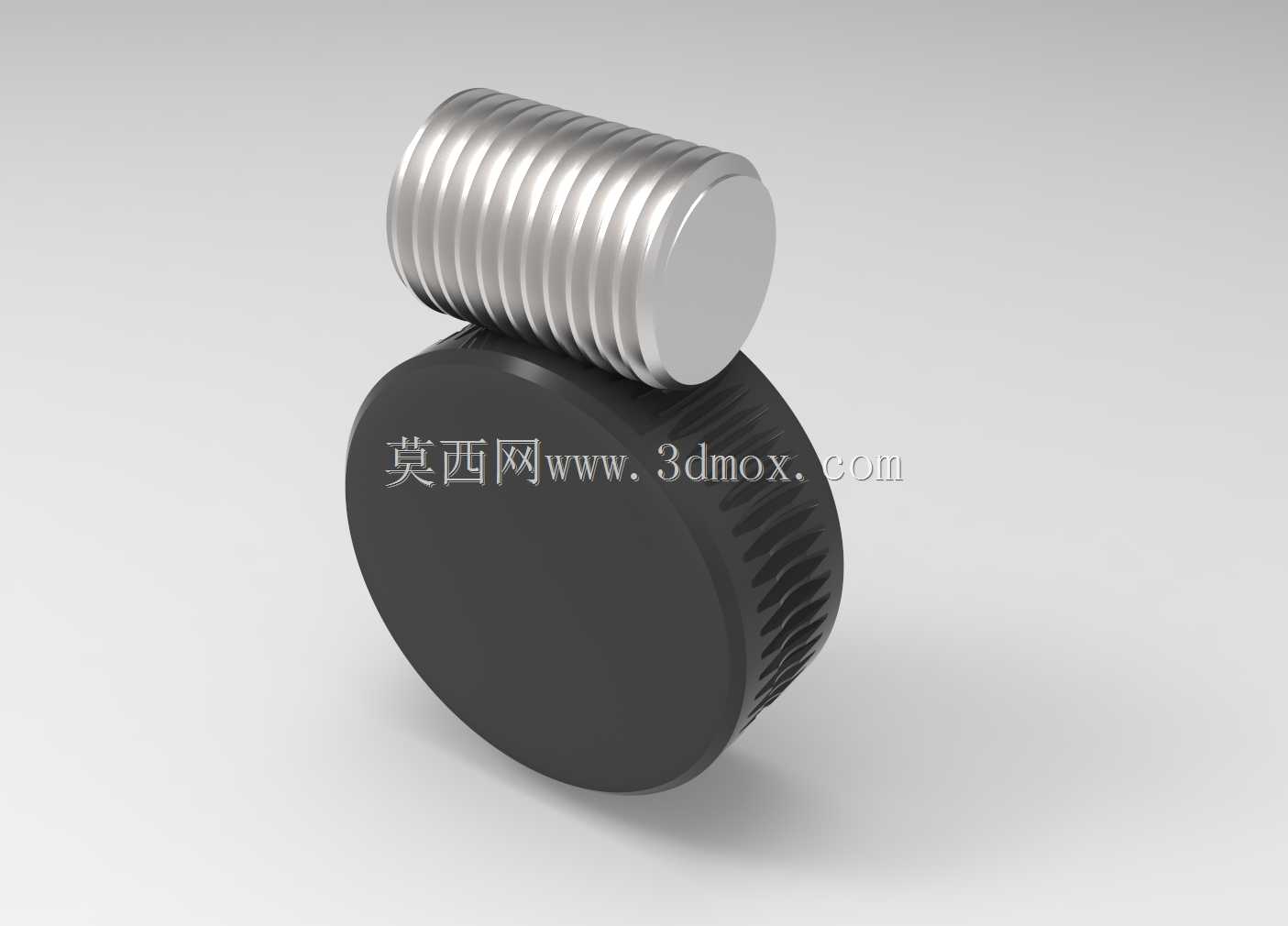

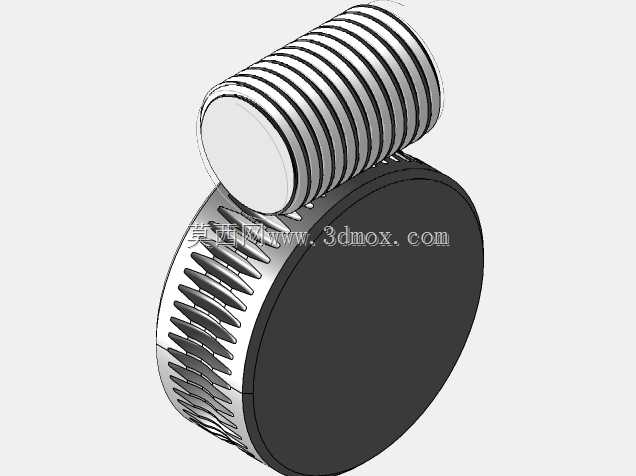

交错轴传动蜗杆蜗轮啮合结构

　　这套蜗杆蜗轮啮合结构，核心应用在需要大减速比、交错轴动力传递的设备场景里，常见于小型输送线的驱动端、自动化工位的分度转台、轻工包装设备的进给机构，还有部分手动调节的工装夹具传动位，这类场景普遍要求传动平稳无冲击，同时具备反向自锁特性，避免负载端倒转带动输入端失控。从实际使用的角度看，这套啮合副的核心功能是把空间垂直交错的两根轴的动力做传递，相比普通圆柱齿轮交错轴传动，它的线接触啮合形式能承受更大的扭矩，单级传动就能实现几十比一的减速比，不需要多级齿轮串联就能把高转速低扭矩的输入，转化为低转速大扭矩的输出，同时啮合过程中齿面是逐步滑入滑出，不会有直齿轮啮合的冲击噪音，运行静谧性更好，适合对传动噪音有要求的民用设备、办公类机械内部。

　　设计这套结构的时候，首先要确定的是啮合的中心距边界，这是安装的核心尺寸，蜗杆的轴线和蜗轮的中心平面必须严格重合，否则会出现齿面接触偏载，轻则磨损加剧噪音变大，重则直接卡滞无法转动。齿形参数的匹配是设计核心，蜗杆的轴向齿距要和蜗轮的端面齿距完全对应，齿侧间隙要控制在合理范围，间隙太小会导致装配困难、运转发热胀死，间隙太大则会出现传动回差，影响需要精准定位的分度场景精度。齿面接触比的控制是设计重点，要保证多齿同时参与啮合，分散单齿承受的载荷，避免局部应力集中导致齿面过早点蚀失效。从外形和安装边界来看，蜗杆为圆柱状外螺纹结构，两端预留轴承安装位，可通过深沟球轴承或者角接触轴承固定在箱体的轴承座孔内，轴向需要设置锁紧结构限制窜动，

　　因为蜗杆传动过程中会产生较大的轴向力，轴向窜动会直接破坏啮合精度。蜗轮为盘状结构，中心设置轴孔和键槽，用于和输出轴做周向固定，部分大扭矩场景会在蜗轮外圈镶嵌铜质齿圈，内芯用铸铁或者钢材降低成本，毕竟蜗轮齿面和蜗杆啮合过程中存在滑动摩擦，减摩材质能大幅提升使用寿命。安装时要注意蜗杆和蜗轮的轴线垂直度公差，必须控制在允许范围内，否则齿面接触区会偏移到齿端，造成局部磨损过快。实际选型使用时，要注意这套传动副的润滑要求，因为齿面滑动速度较高，不能用普通齿轮润滑脂，要根据滑动速度选择对应粘度的蜗轮蜗杆专用润滑油，避免齿面过早磨损。另外它的自锁特性是有条件的，只有当蜗杆导程角小于啮合副当量摩擦角的时候才能实现反向自锁，要是导程角设计过大，

　　大负载下还是会出现蜗轮带动蜗杆反转的情况，不能把自锁当做唯一的制动方式，重载场景还是要额外加装制动结构。建模过程中要注意蜗轮齿面是和蜗杆共轭的复杂曲面，不能用普通齿轮的拉伸或者扫描方式生成，要按照啮合原理做布尔运算切除，才能保证齿形的准确性，否则做出来的模型装配后会出现干涉，无法正常啮合转动，实际加工前也需要通过三维模型做干涉检查，确认全啮合行程内没有卡滞点，再下发加工图纸。
