Kyosho Evolva遥控赛车前直立支架结构

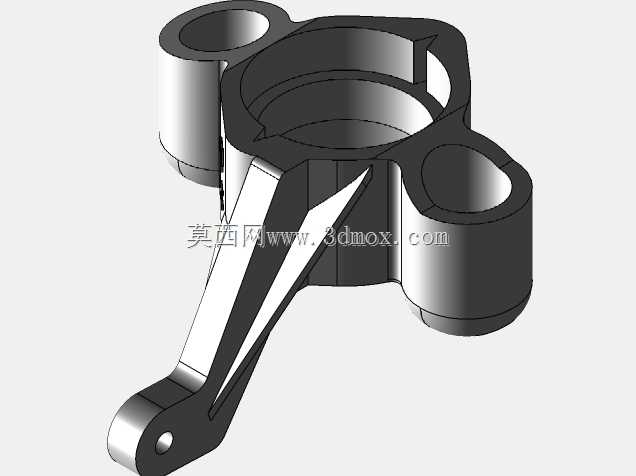

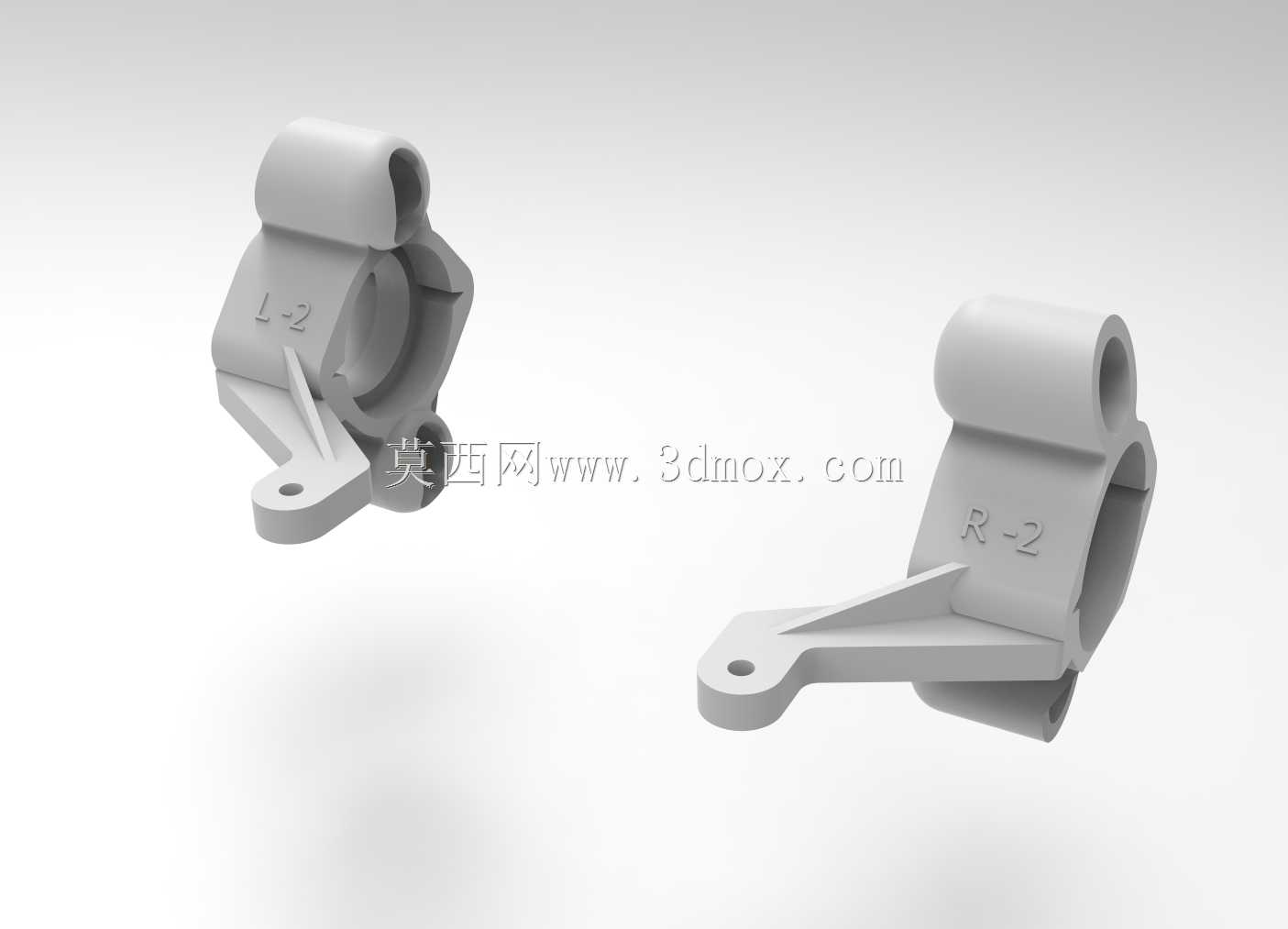

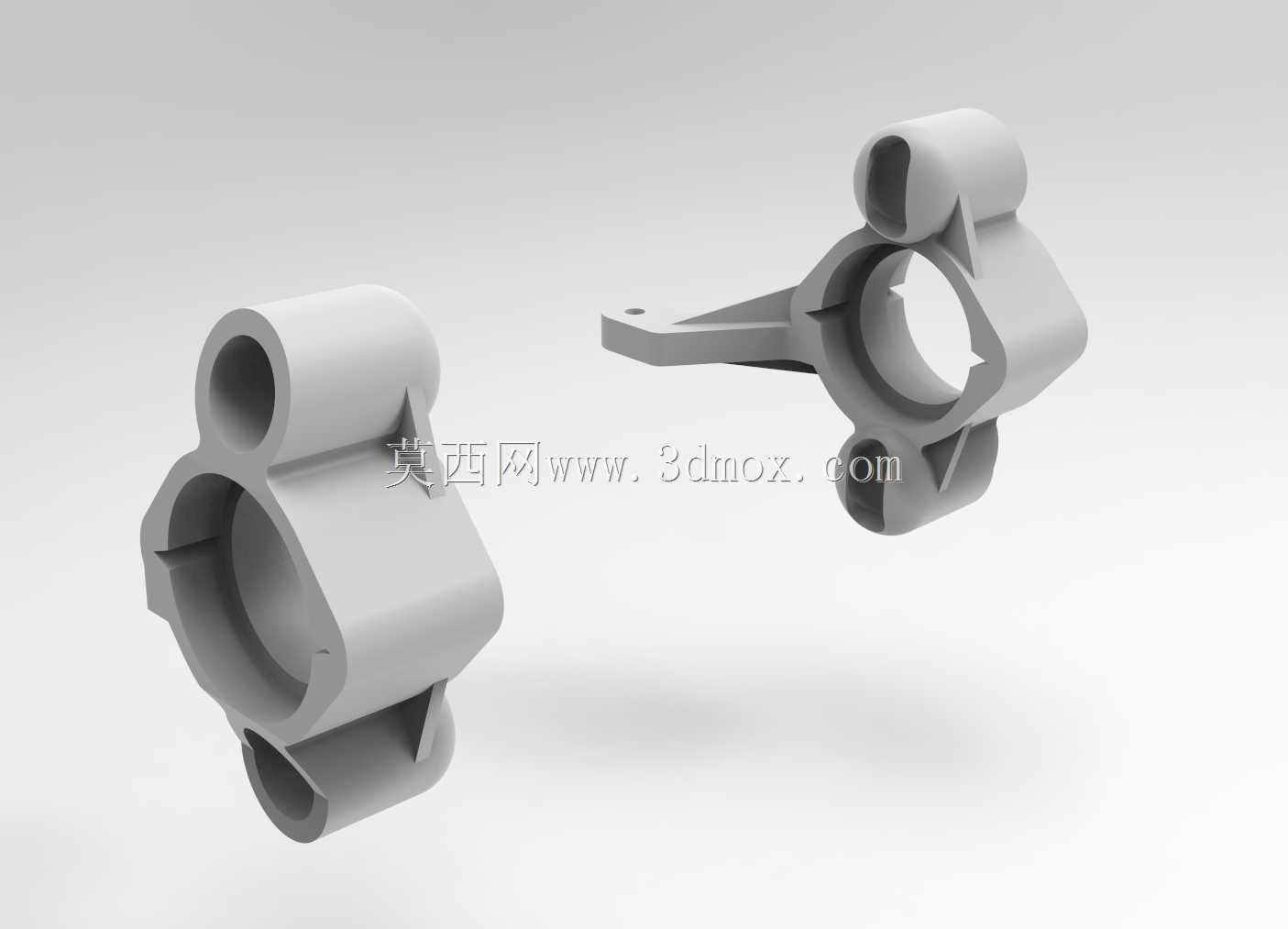

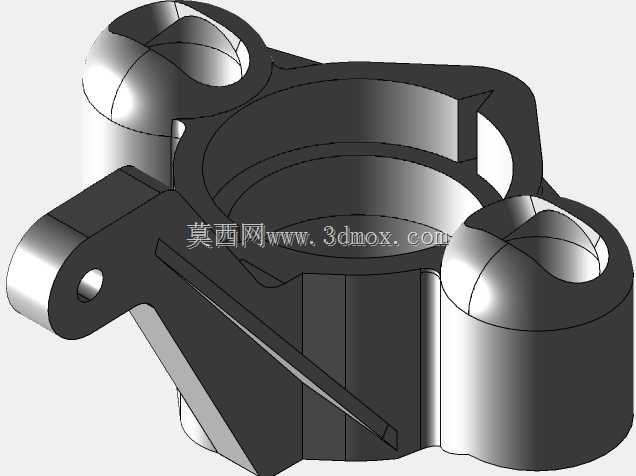

　　该零件属于RC燃油遥控平跑车的前悬挂系统核心承载构件，对应Kyosho Evolva系列1/8比例竞赛级车型的前轮直立安装座，分左右对称两个独立件，分别适配车辆左前与右前悬挂位，零件本体上模压的L-2、R-2标识直接对应左右安装位，可避免装配过程中出现对位错误。从实际装车场景来看，该零件上端的筒状铰接位用于套装前避震器的下固定销轴，承接避震器传递的路面冲击载荷，同时为避震器提供绕销轴转动的自由度，保证悬挂上下跳动时避震动作无卡滞；侧面的C型夹槽结构用于卡入前轮转向杯的固定销轴，实现转向动作的铰接支撑，让前轮可围绕转向轴线完成左右偏转，满足车辆转向操控的动作需求；下端伸出的带孔支耳用于连接上摆臂的拉杆端，通过支耳孔位与拉杆球头的配合，

　　约束悬挂跳动时的车轮倾角变化，保证车辆过弯时轮胎接地面积处于最优区间。设计过程中首先考虑竞赛级RC车型的轻量化需求，零件主体采用薄壁镂空结构，在C型夹槽与支耳的连接位置增设了三角形加强筋，该加强筋沿载荷传递路径布置，从支耳根部延伸至夹槽侧壁，可抵消车辆急加速、急刹车以及高速过弯时产生的交变应力，避免零件在极限工况下出现断裂失效，同时不会额外增加过多的簧下质量，保证悬挂响应速度。零件的安装边界需要严格适配原车的悬挂几何参数：上端筒状铰接孔的内径与原车避震下销轴直径保持间隙配合，间隙量控制在0.1mm以内，既保证铰接转动顺畅，又避免间隙过大导致的虚位影响操控精度；C型夹槽的开口尺寸略小于转向杯销轴直径，装配时可通过自身弹性形变卡入销轴，

　　卡入后形成无间隙配合，防止转向过程中出现旷量；下端支耳的安装孔中心到C型夹槽轴线的距离严格匹配原车悬挂的摆臂长度参数，保证车轮上下跳动时的主销后倾、外倾角度变化符合原厂设定，不会出现轮胎偏磨或者操控特性异变的问题。左右两个零件为镜像对称结构，除了标识字符与安装方向的差异外，其余结构尺寸完全一致，加工时可通过同一套模具镜像成型，降低生产制造成本，同时也方便玩家后期维护更换，无需区分左右件的加工差异。零件表面的圆角过渡处理覆盖了所有应力集中位置，包括筒状结构与夹槽的衔接处、支耳与主体的连接位置、安装孔的孔口边缘，可减少应力集中导致的疲劳开裂问题，适配RC竞赛场景下频繁的冲击载荷工况。在实际装车调试时，

　　该零件的安装位精度直接影响前轮定位参数，装配前需要确认C型夹槽内无毛刺残留，铰接孔内无注塑飞边，保证各铰接位转动顺畅无卡滞，支耳与拉杆连接后需要预留微小的活动间隙，避免悬挂跳动时出现干涉。该零件的结构设计充分考虑了RC竞赛车型的使用特性，在保证结构强度满足极限工况需求的前提下，尽可能压缩零件体积与重量，同时兼顾装配便利性与维护成本，是竞赛级平跑车悬挂系统中兼顾性能与可靠性的典型结构件。
