49齿内啮合传动齿轮结构设计

项目分类:齿轮 发布时间:2022-02-05 ID:538552
  • 49齿内啮合传动齿轮结构设计
  • 49齿内啮合传动齿轮结构设计
  • 49齿内啮合传动齿轮结构设计

  这款内啮合齿轮结构,在中小功率传动场景中有着非常广泛的适配性,常见于小型动力传输单元、紧凑型减速机构、代步车传动箱这类对安装空间有严格限制的设备中。和常规外啮合齿轮组相比,内啮合结构的中心距更小,相同传动比下整体结构可以做得更紧凑,同时啮合重合度更高,传动过程中的冲击和噪音会明显降低,适合对运行平稳性有要求的传动工况。

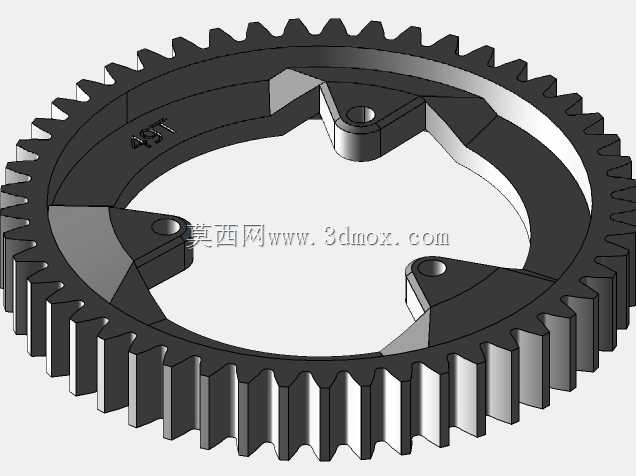

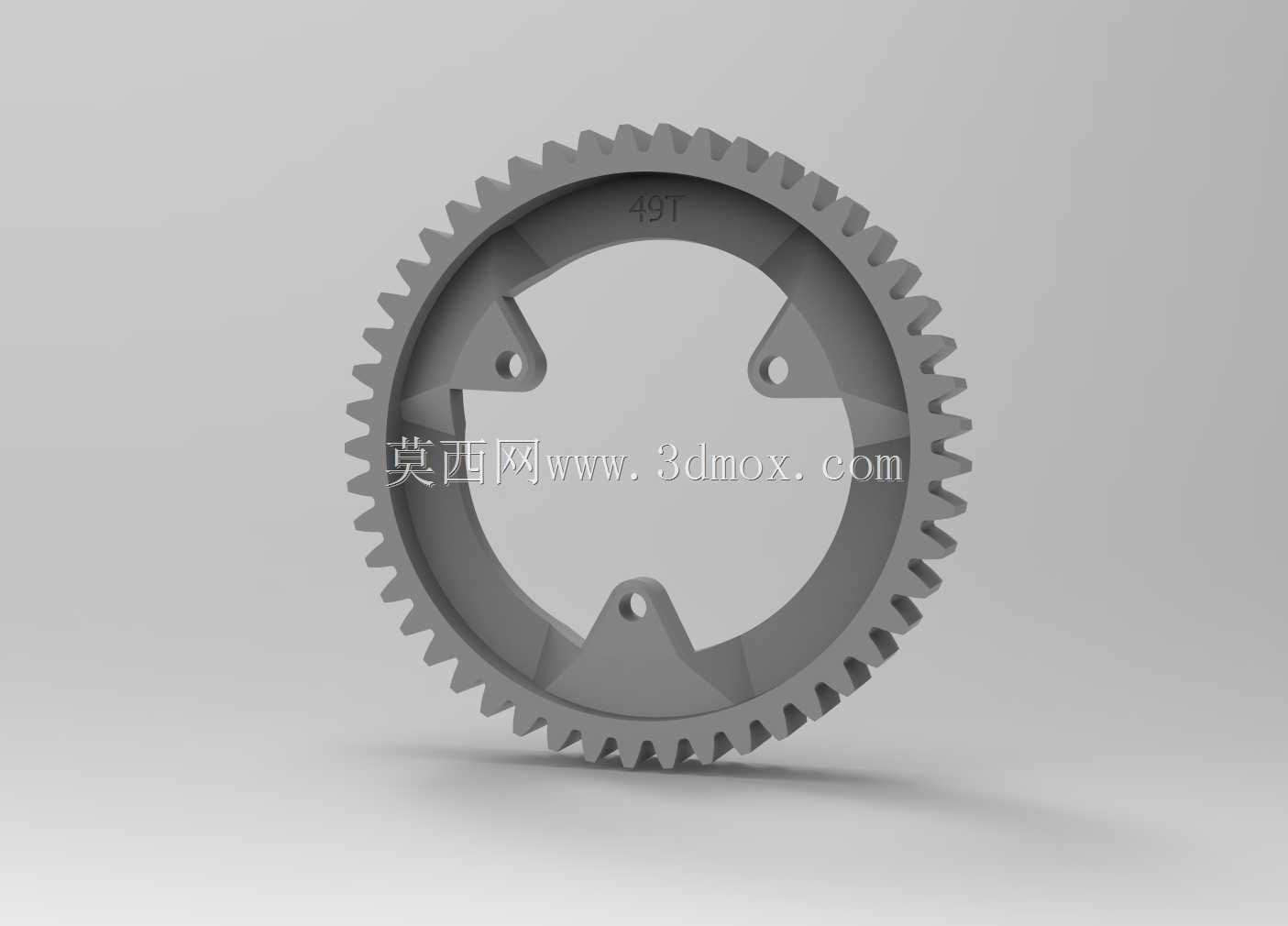

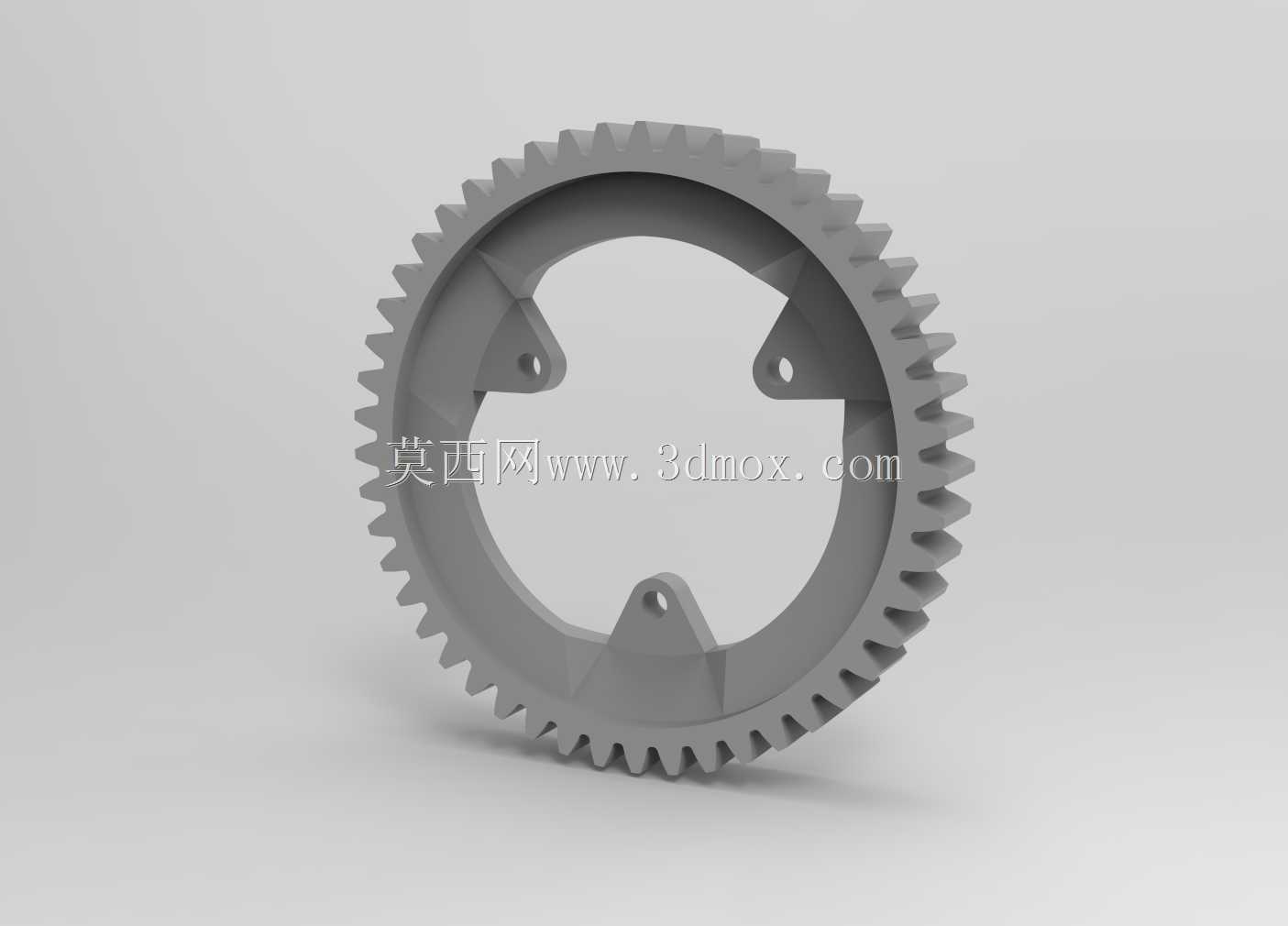

  从结构设计来看,该齿轮采用内齿圈加三安装凸耳的一体化结构,齿部参数经过啮合校验,齿形修缘量控制在合理区间,能有效降低啮合切入切出时的动载荷,减少齿面磨损。三个周向均布的安装凸耳上预留了安装孔,安装时可以通过紧固件直接和配套的传动支架、轮毂或者行星架连接,不需要额外设计转接法兰,大幅压缩了轴向安装尺寸,凸耳和齿圈主体之间设置了三角形加强筋,既可以降低零件整体重量,又能保证安装位置的结构刚度,避免传递扭矩时凸耳位置出现应力集中导致的变形或者断裂。

  齿圈的内齿参数按照标准渐开线齿形设计,齿顶高、齿根高的取值兼顾了啮合强度和根切规避,齿根位置做了圆角过渡处理,能有效分散齿根弯曲应力,在频繁正反转的传动工况下,也能降低齿根疲劳断裂的风险。齿圈的外圆为光滑圆柱面,加工时可以直接作为装夹基准,保证齿形加工的圆度和同轴度,安装时也可以和配套的壳体定位孔配合,实现径向定位,减少装配后的径向跳动量。

  在实际选型适配时,需要注意该齿轮的安装边界:三个安装凸耳的孔位中心所在的分度圆直径是核心安装尺寸,装配时要保证配对齿轮的轴线和该齿圈的轴线平行度控制在公差范围内,否则会出现偏载,导致局部齿面磨损加剧,甚至出现卡滞。齿圈的轴向宽度要和配对齿轮的齿宽匹配,通常配对小齿轮的齿宽要比内齿圈宽1-2mm,避免装配轴向窜动导致啮合长度不足。

  这类内齿结构在行星减速机构中常作为固定齿圈或者输出齿圈使用,当作为固定齿圈时,三个安装凸耳直接和减速箱体连接锁止,动力从太阳轮输入,通过行星架输出,可以获得较大的传动比;当作为输出齿圈时,行星架固定,动力从太阳轮输入,齿圈直接输出扭矩,适合转速稍高、扭矩适中的输出场景。在电动代步车的轮毂传动单元中,这类结构可以直接集成在轮毂内部,不需要额外设计传动箱外壳,大幅降低了整车的重量和结构复杂度。

  设计过程中,针对齿部的强度校核需要同时考虑接触强度和弯曲强度,因为内啮合的齿面接触应力比外啮合更低,但是在冲击载荷下,齿根的弯曲应力仍然是主要失效诱因,所以齿部的材料通常选用中碳钢经表面淬火处理,或者采用渗碳钢做渗碳淬火,保证齿面有足够的硬度耐磨,芯部有足够的韧性抗冲击。三个安装凸耳的安装孔需要做铰孔处理,保证和紧固件的配合精度,避免传递大扭矩时出现孔位挤压变形,导致连接松动。

  另外,该结构的减重设计也考虑了动平衡需求,三个凸耳和加强筋周向120度均布,零件自身的静不平衡量很小,高速运转时不需要做额外的动平衡处理就能满足平稳运行的要求,适合转速在每分钟千转级别的传动场景。齿圈的端面加工有基准平面,装配时可以作为轴向定位面,和箱体或者支架的端面贴合,保证轴向位置精度,避免运转时出现轴向窜动。

  在实际装配调试时,需要先检查齿面的啮合印痕,理想状态下印痕应该分布在齿面的中部位置,沿齿高方向的接触长度不小于齿高的40%,沿齿长方向的接触长度不小于齿长的50%,如果印痕偏在齿顶或者齿根,需要调整配对齿轮的中心距或者轴线平行度,直到啮合印痕符合要求,再锁紧安装紧固件。日常维护时,只需要按照工况要求定期补充润滑脂或者润滑油,就能保证齿轮的长期稳定运行,因为内啮合结构的润滑油脂更容易留存,相比外啮合结构的润滑条件更好,维护周期也更长。
