遥控赛车后部直立式连接支座结构设计

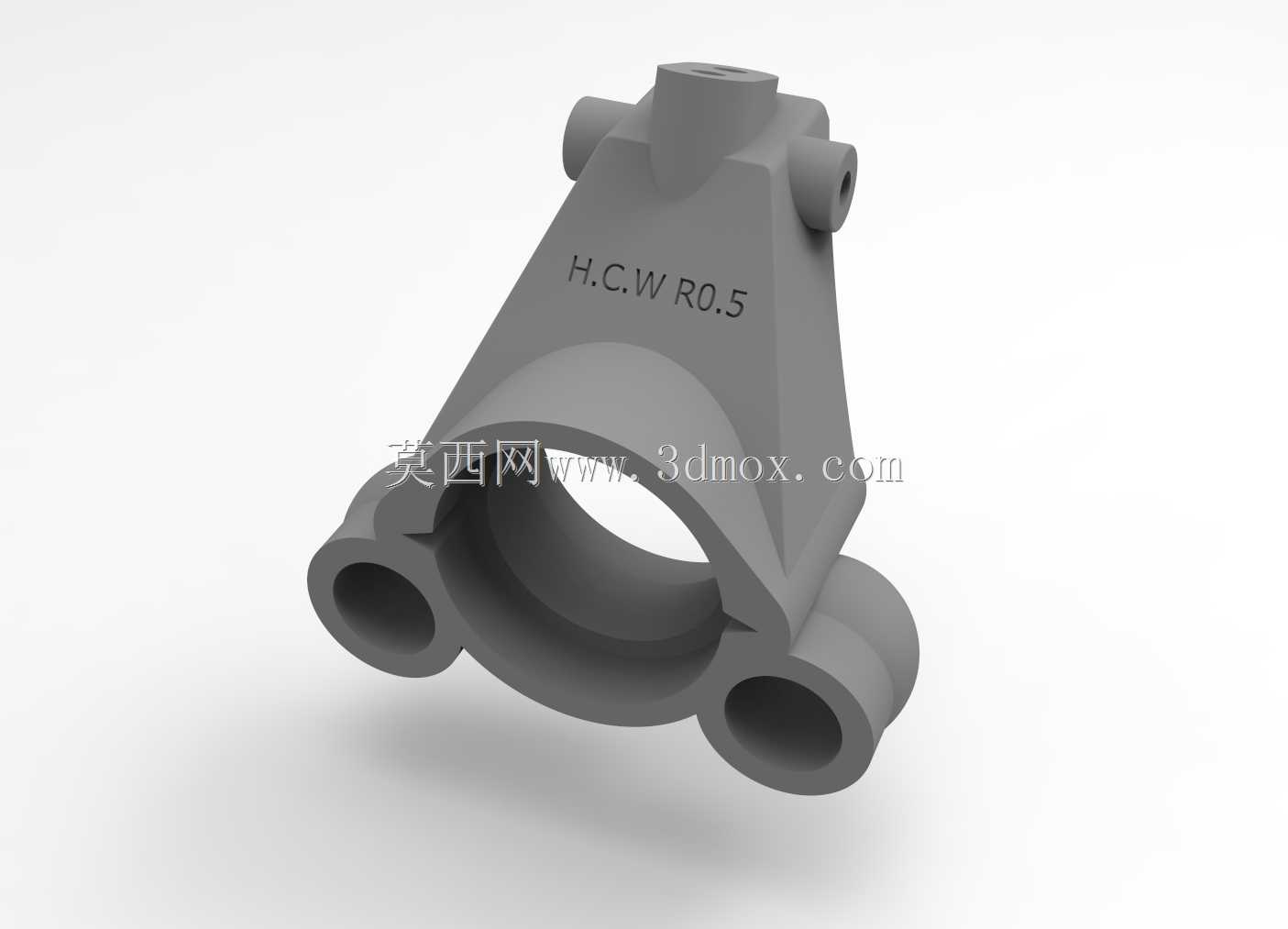

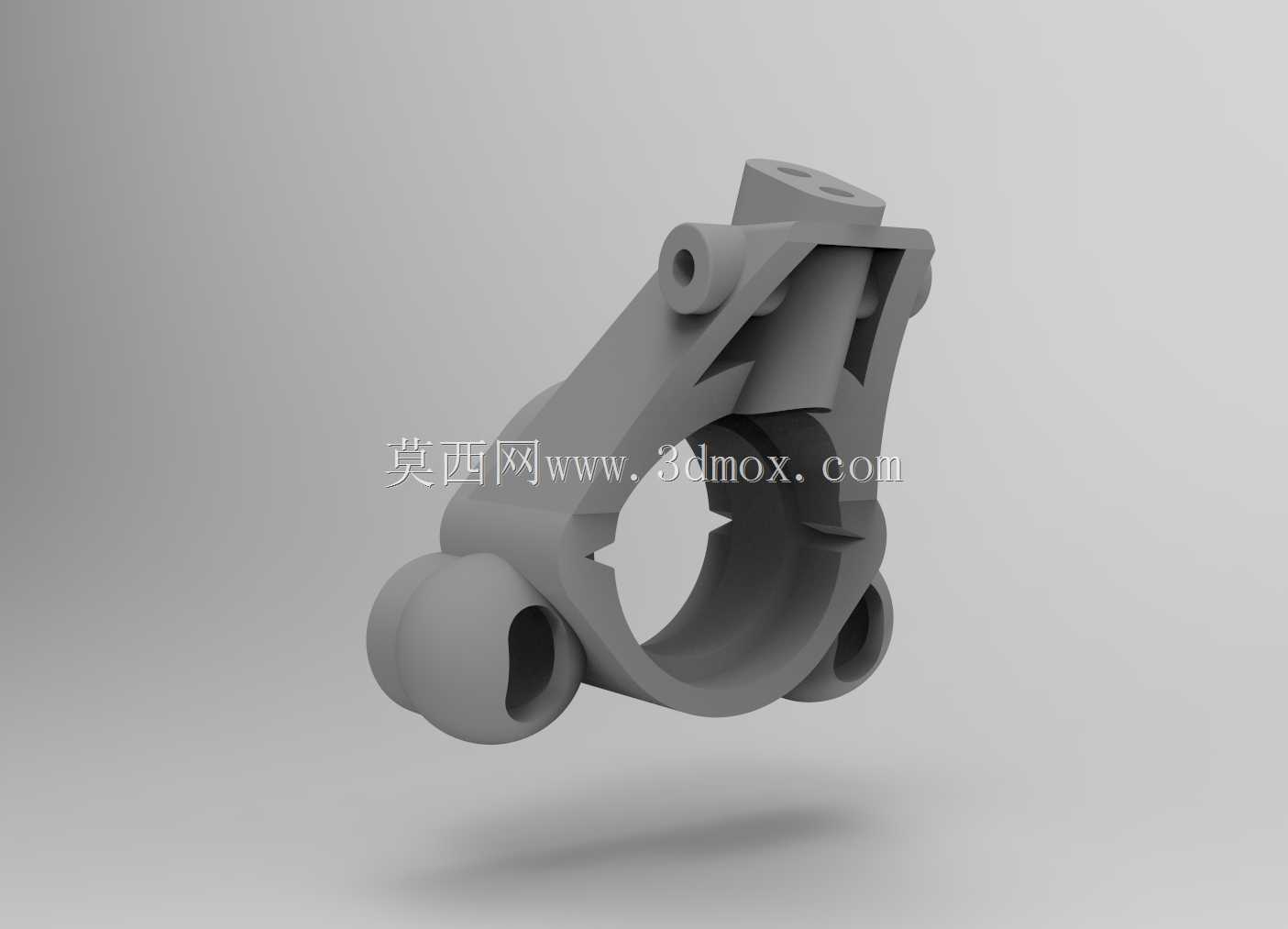

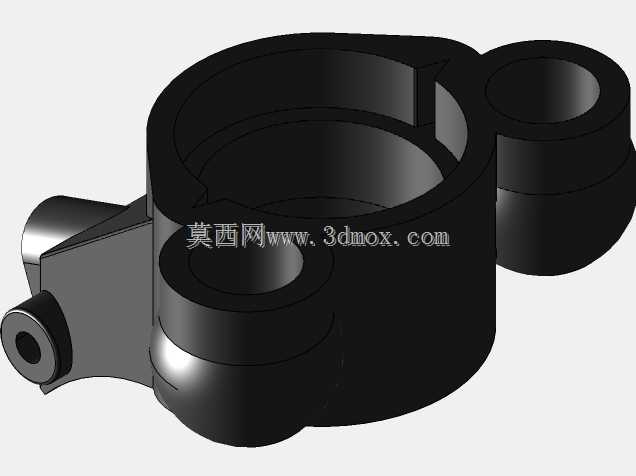

　　该零件作为遥控模型赛车后段的核心承载连接构件，主要承担后悬挂组件、传动壳体与主车架之间的载荷传递作用，在车辆加速、过弯以及落地缓冲的工况下，需要同时承受纵向冲击载荷、侧向扭转力矩以及垂直方向的振动载荷，是保障后段行走机构定位精度的关键结构件。从实际装车场景来看，该支座安装于车架后段的中部位置，上部预留的凸台结构用于连接车壳支柱或者尾翼固定支架，两侧对称分布的带孔凸耳分别对应左右两侧后悬挂摇臂的铰接点位，下部大尺寸的环形安装位则用于嵌套固定后差速器的外壳或者主减速齿轮组的支撑座，三个方向的连接点位在空间上形成稳定的三角支撑布局，能够避免极限工况下出现连接点变形错位的问题。设计过程中优先考虑了载荷路径的优化，

　　将主要受力筋条沿着冲击载荷的传递方向布置，从下部环形基座延伸至两侧铰接凸耳以及上部安装凸台的位置，在不额外增加零件壁厚的前提下提升了整体结构刚度，零件表面标注的R0.5圆角参数，是针对应力集中位置做的工艺优化，能够避免交变载荷作用下出现疲劳裂纹，同时也适配铸造或者3D打印的成型工艺要求，减少成型过程中的边角缺陷。从安装边界来看，两侧铰接凸耳的同轴度公差控制在0.02mm范围内，保证悬挂摇臂转动时无卡滞，下部环形基座的内孔尺寸与差速器外壳的配合公差选用H7/h6的间隙配合，既方便装配时的对位调整，也能避免工作过程中出现相对窜动，上部凸台的安装孔位深度经过匹配计算，不会与下方的传动齿轮发生运动干涉。零件的整体外形采用了渐变式的壁厚设计，

　　在连接点位集中的区域适当增加壁厚提升承载能力，在非受力区域做了轻量化的壁厚减薄处理，在满足结构强度要求的前提下尽可能降低零件自重，减少赛车后段的簧下质量，提升车辆过弯时的响应速度。实际使用过程中，该支座的受力状态会随着车辆行驶状态动态变化，直线加速时主要承受向后的纵向拉力，急刹时承受向前的纵向冲击力，高速过弯时两侧凸耳会承受方向相反的侧向力矩，飞坡落地时则会承受数倍于自重的垂直冲击载荷，因此在结构设计时针对每个连接点位都做了局部加强，凸耳位置的孔位周边做了环形加厚处理，避免铰接螺栓在反复冲击下出现孔位扩孔的问题。从装配流程来看，该零件可以先预装差速器组件与悬挂摇臂，形成独立的后段装配模组后再整体与主车架进行连接，能够提升整车的装配效率，也方便后期维护时的整体拆解更换，不需要逐个拆卸周边的附属零件。零件表面的标识区域预留了清晰的字符刻印位置，方便生产过程中的零件批次追溯，也能避免装配时出现正反方向的错装问题。
