京商1/8平跑赛车铝合金后支撑板结构

　　做RC平跑赛车结构设计快十年，经手的1/8比例油动平跑底盘部件少说也有几十套，这次拆解复刻京商Evolva M2的后板Alu件，最先注意到的是它在整车布局里的定位——不是单纯的装饰盖板，是后传动系统、后摇臂限位、车壳柱固定三个功能集成的承载件。先讲实际装车的应用场景，1/8油动平跑在沥青赛道跑的时候，后段承受的载荷比想象中复杂：急加速时后差速器输出的反扭矩会拉扯安装基座，高速过弯时侧向G值能到2.8以上，后摇臂的侧向支撑力全部要传递到这块后板上，还有飞坡落地（虽然平跑飞坡少，但赛道接缝的冲击也不小）时的垂直冲击，要是用塑料件跑个三五场就会出现安装孔位开裂，铝合金材质的选型刚好平衡了重量和强度。

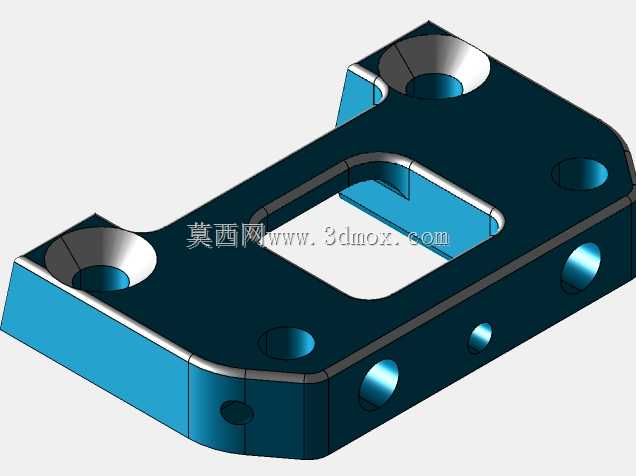

　　再拆设计思路，整个零件的外形是跟着后舱的布局走的，没有多余的外凸结构，左右两个带沉台的大孔是给后摇臂枢轴留的安装位，沉台深度刚好卡进枢轴轴承的外圈，避免轴承在冲击下出现轴向窜动——很多新手自己改件的时候容易忽略沉台的同轴度，要是两个孔的同轴度差超过0.02mm，后摇臂摆动的时候就会有卡滞，跑起来后轮的循迹性会差很多。中间的方孔不是偷轻那么简单，刚好是给后皮带轮的上部留出运转空间，皮带高速运转的时候不会蹭到后板内壁，方孔的边缘做了R0.8的圆角，一方面是减少应力集中，另一方面也避免尖锐边缘割伤皮带，毕竟1/8平跑的传动皮带转速能到每分钟上万转，哪怕一点毛边都可能导致皮带提前断裂。

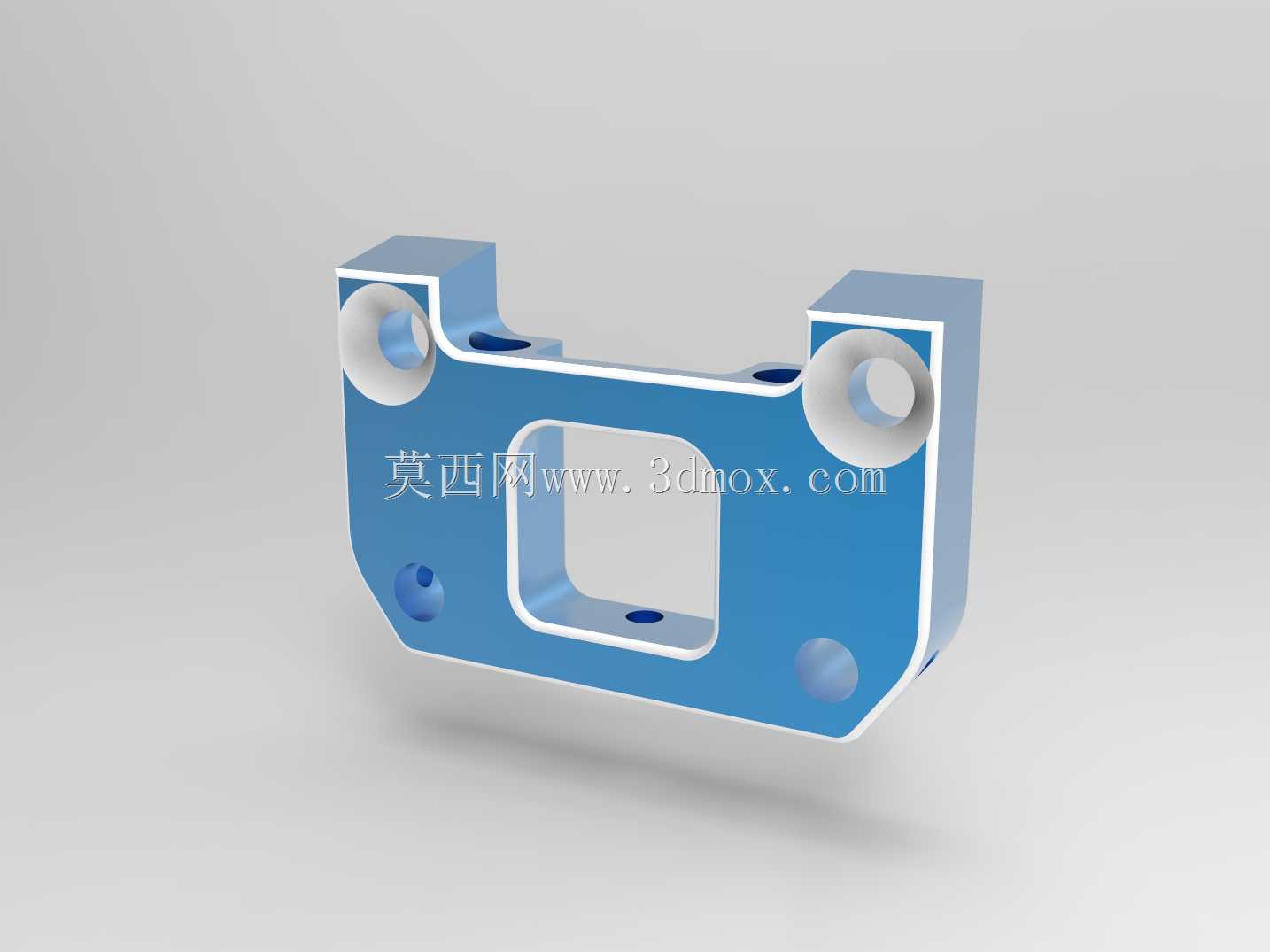

　　说安装边界的细节，零件上的几个小孔位都是有明确作用的：下方两个半球形的凹位是给车壳柱定位卡榫留的避让位，装上车壳柱之后不会突出后板的下平面，避免底盘刮蹭赛道的时候把车壳柱撞歪；上方的两个小沉孔是固定后防倾杆拉杆座的，孔位的位置精度控制在0.05mm以内，保证左右防倾杆的预紧力一致，不然过弯的时候会出现左右侧倾刚度不一样的问题，车很容易推头或者甩尾。整个零件的壁厚是均匀的2.5mm，除了安装枢轴的位置局部加厚到4mm，这种壁厚设计在CNC加工的时候不容易出现变形，要是壁厚差太大，铝合金加工完冷却的时候会出现翘曲，安装的时候就会跟底盘的安装面出现缝隙，锁螺丝的时候容易把零件拧裂。

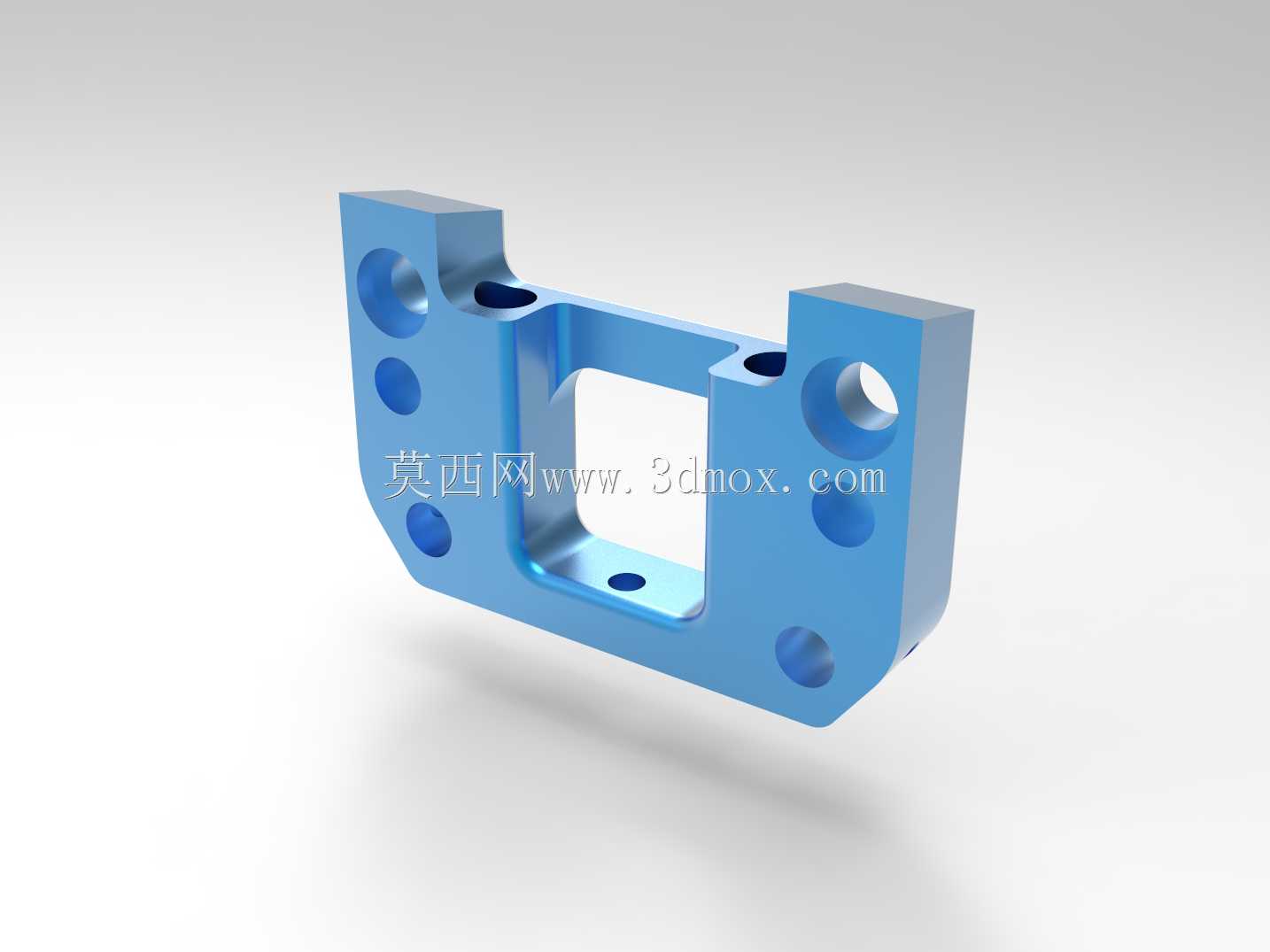

　　实际装车测试的时候，这块后板的重量比原厂塑料件重了12g左右，但是位置在整车的后轴前方3mm的位置，刚好落在整车的重心优化区间里，不会因为换了金属件导致车尾过重。零件的表面做了蓝色阳极氧化处理，不是为了好看，是因为平跑赛车跑的时候赛道上会有轮胎甩出来的胎水、燃油残留，阳极氧化层能抵御这些介质的腐蚀，不会跑几场就出现表面氧化发乌的情况，而且氧化层的硬度比铝合金基体高，平时拆装的时候不容易刮出划痕。

　　很多刚接触RC改装的玩家会觉得金属件越厚越好，其实不然，这块后板在设计的时候特意在枢轴安装位的外侧做了一圈环形的减重槽，既保证了安装位的强度，又把多余的材料去掉了，要是整个安装位都是实心的，不仅重量会增加不少，还会导致后舱的散热空间变小，后差速器的温度会比正常情况高5-8度，长时间跑高温会让差速油的粘度变稀，影响传动效率。还有零件边缘的倒角，全部做了C0.5的倒角，没有锋利的边缘，平时拆装调车的时候不会划手，也不会刮断旁边的接收机天线或者油管——之前见过不少自制的金属改件边缘没做倒角，跑着跑着把油管磨破漏燃油的情况，这种细节在竞赛级的零件设计里是必须考虑的。

　　从结构受力的角度看，整个零件的受力路径很清晰：后摇臂传递过来的冲击通过枢轴孔传递到零件本体，然后通过下方的四个安装螺丝孔分散到底盘的后段安装位上，中间的方孔刚好把受力的两个支撑臂分开，形成一个类似U型的受力结构，比整块平板的抗弯强度高了接近40%，这种结构设计在很多承载式的机械支架上都能看到，不是什么新奇的结构，但用在RC赛车的后板上刚好适配了空间和强度的双重要求。安装的时候要注意，四个固定螺丝的锁紧扭矩要控制在1.2N·m，不能拧太死，不然铝合金的螺纹孔容易滑牙，毕竟整个零件的厚度有限，螺纹的啮合长度只有3mm，扭矩太大很容易把牙攻坏。
