遥控赛车前减震碳纤维支撑臂结构设计

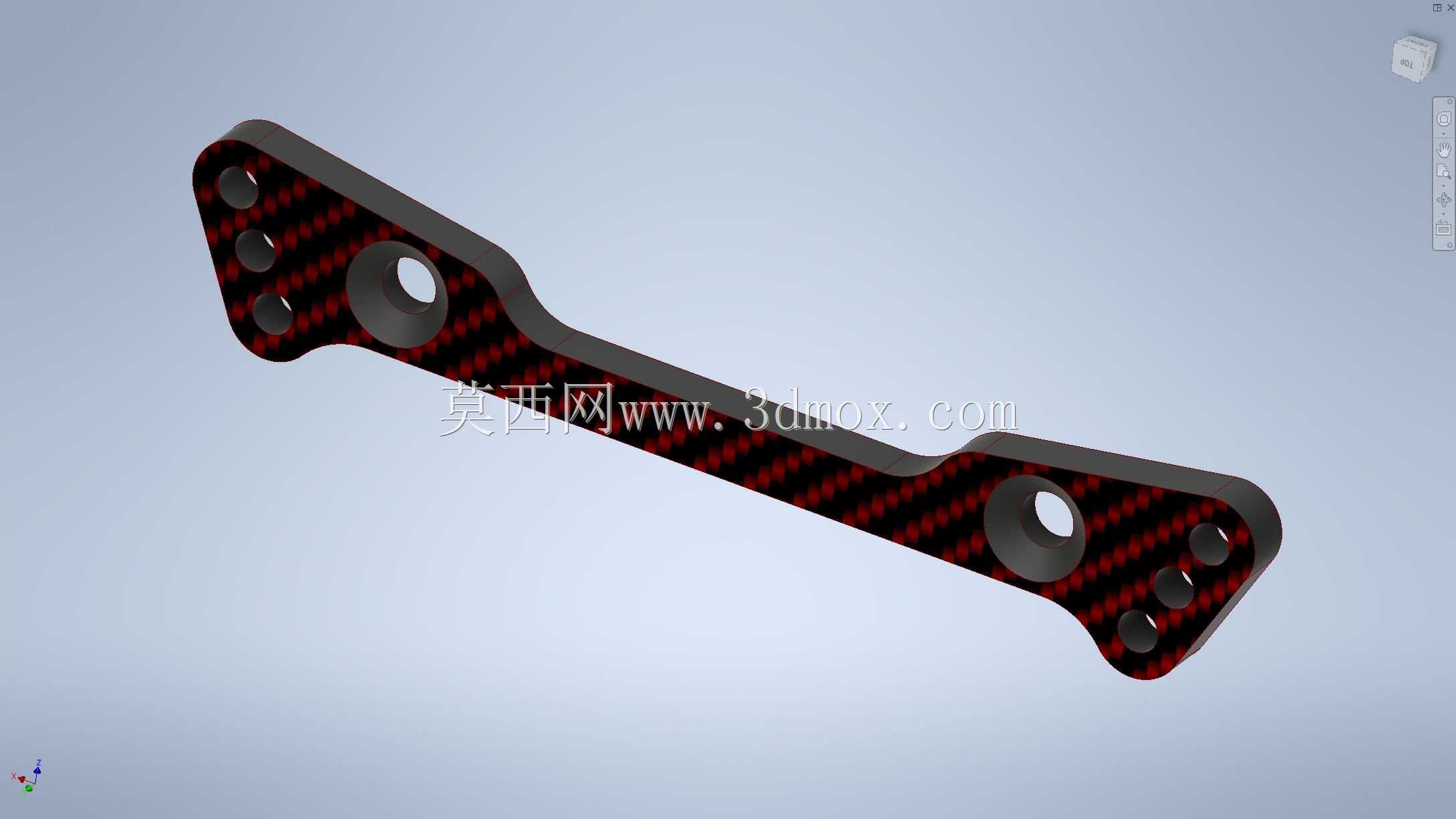

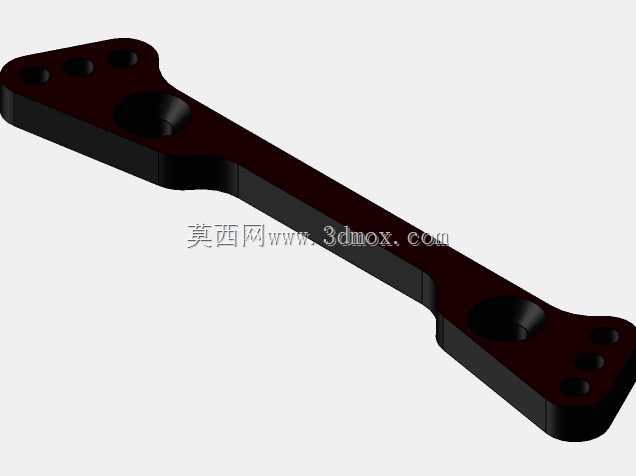

　　这款支撑构件主要应用于1/8比例遥控模型赛车的前悬挂系统，作为前减震器与车架主体之间的核心传力部件，承担着行驶过程中减震载荷传递、前轮定位参数保持、冲击载荷分散的关键作用，在遥控赛车高速过弯、飞坡落地、颠簸路面行驶的工况下，该部件的结构强度与安装精度直接影响整车的操控响应稳定性与悬挂系统的耐用性。从结构设计逻辑来看，该构件采用了变截面异形长杆布局，整体沿受力方向做流线型收窄过渡，两端分别设置多组安装孔位：靠近车架侧的端部排布四个等距定位孔，用于与车架前安装座实现多点螺栓固定，保证连接刚度避免行驶过程中出现连接位松动；靠近减震器与转向节侧的端部设置三个不同孔径的安装位，其中大孔径孔位用于穿装减震器下固定销轴，

　　两个小孔位分别用于连接转向拉杆限位座与防倾杆连杆，实现单一部件集成多组件安装接口，减少悬挂系统的零件数量，降低装配累积误差。构件中部采用内凹收腰设计，在保证整体抗弯截面模量的前提下尽可能削减非受力区域的材料厚度，适配碳纤维复合材料的铺层成型特性，让碳纤维编织布的铺层方向沿主受力流线排布，最大化发挥碳纤维材料比强度高、抗疲劳性能好的优势，相比同结构的铝合金材质构件可降低40%左右的簧下质量，有效提升减震器的响应速度，让轮胎在颠簸路面的贴地性能得到明显改善。从安装边界维度考量，该构件的整体安装孔位同轴度公差控制在0.05mm以内，两端安装面的平面度公差不大于0.03mm，避免安装后出现附加内应力导致构件在冲击载荷下出现分层断裂；

　　构件与周边部件的安全间隙预留充足，在悬挂全行程压缩、伸长的极限位置，均不会与转向拉杆、刹车碟片、轮毂内侧发生运动干涉，适配1/8比例越野、短卡类遥控赛车的前悬挂安装空间，可直接替换同规格原厂塑料或金属支撑臂，无需对车架其他部件做额外改装。在功能特性层面，该构件的受力路径经过多轮工况仿真优化，飞坡落地时的垂直冲击载荷会沿杆身中部的加强筋结构均匀分散到两端的安装点位，避免应力集中在单个孔位周边造成开裂；表面的碳纤维编织纹理不仅是外观标识，也对应了铺层的方向设计，0度铺层主要承担轴向拉压载荷，±45度铺层承担过弯时的侧向剪切载荷，90度铺层用于提升构件的横向抗冲击能力，不同角度铺层的厚度配比经过多轮落地冲击测试调整，在重量、强度、

　　韧性三者之间取得平衡，既不会因为刚度过高导致冲击直接传递到车架造成其他部件损坏，也不会因为刚性不足出现过弯时支撑臂形变导致前轮定位参数偏移影响操控精度。实际装车测试中，该支撑臂在连续飞坡、高速过弯、砂石路面颠簸行驶的工况下，未出现明显形变、孔位磨损、分层开裂的问题，相比原厂塑料支撑臂的抗冲击寿命提升三倍以上，相比铝合金支撑臂的重量优势明显，能够有效降低簧下质量带来的操控迟滞问题，适合对遥控赛车操控性能有较高要求的玩家选用，也可作为同类型模型悬挂部件结构设计的参考案例，其集成化安装接口、变截面流线布局、复合材料铺层匹配的设计思路，也可迁移到小型无人车、轻型代步车的悬挂支撑部件设计中。
