MUGEN STING-2二速传动二次装配结构

　　这套二速传动的二次装配结构，主要适配于小型竞速模型车的动力传输单元，在RC模型赛事的改装场景中应用十分广泛，尤其是针对MUGEN STING-2车型的二速升级需求，能够实现高低速挡位的平顺切换，满足直道加速与弯道扭矩输出的不同动力特性要求。从实际装车使用的角度来看，这套装配结构承担着动力从电机输出端到车轮传动桥的中转变速作用，当模型车行驶速度达到设定阈值时，离合甩块在离心力作用下克服弹簧预紧力向外张开，与外层传动鼓内壁贴合，完成低速挡到高速挡的切换，整个动作过程没有生硬的冲击感，能避免传动系统因瞬时载荷突变出现打齿、断轴的故障。

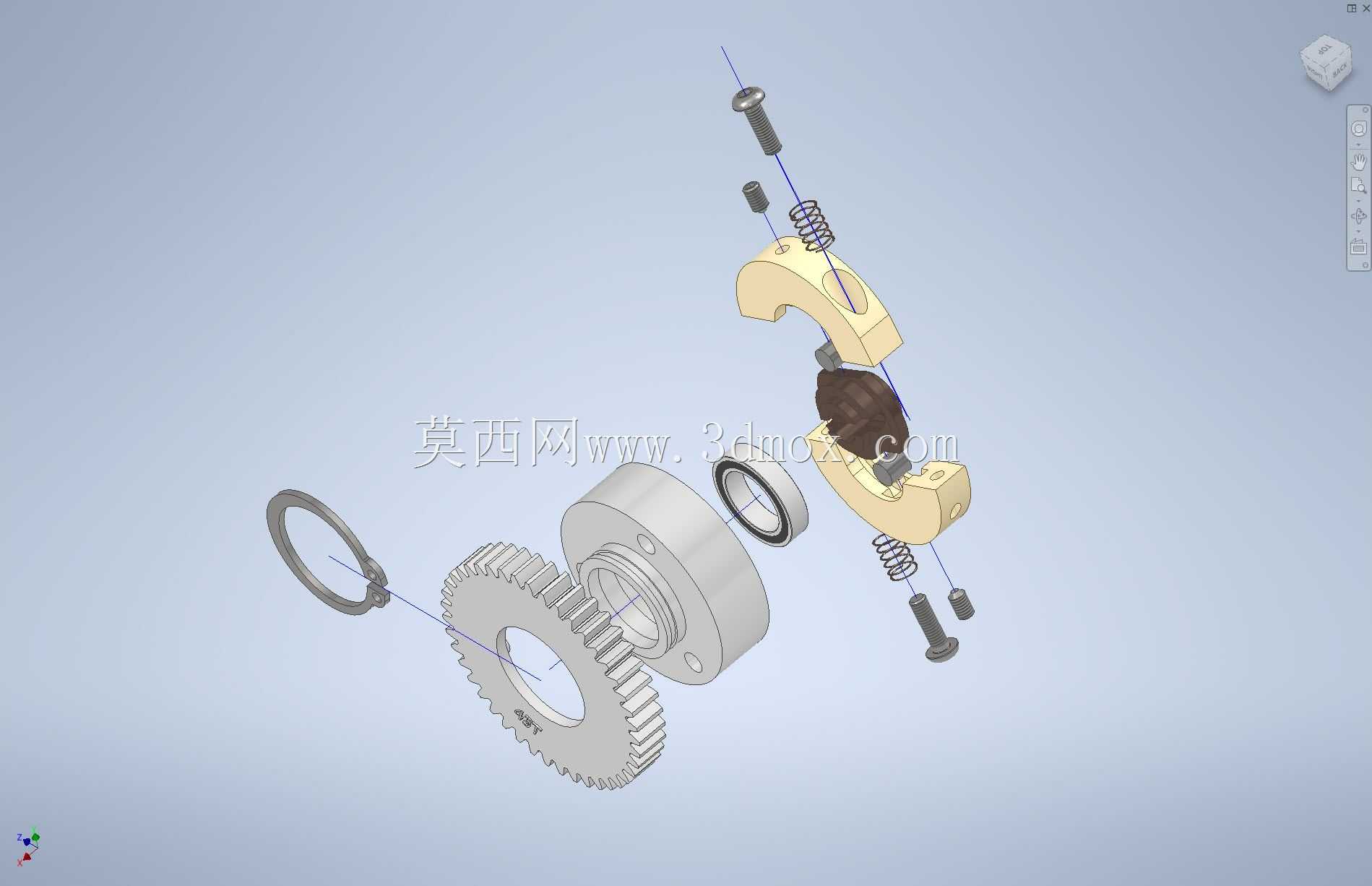

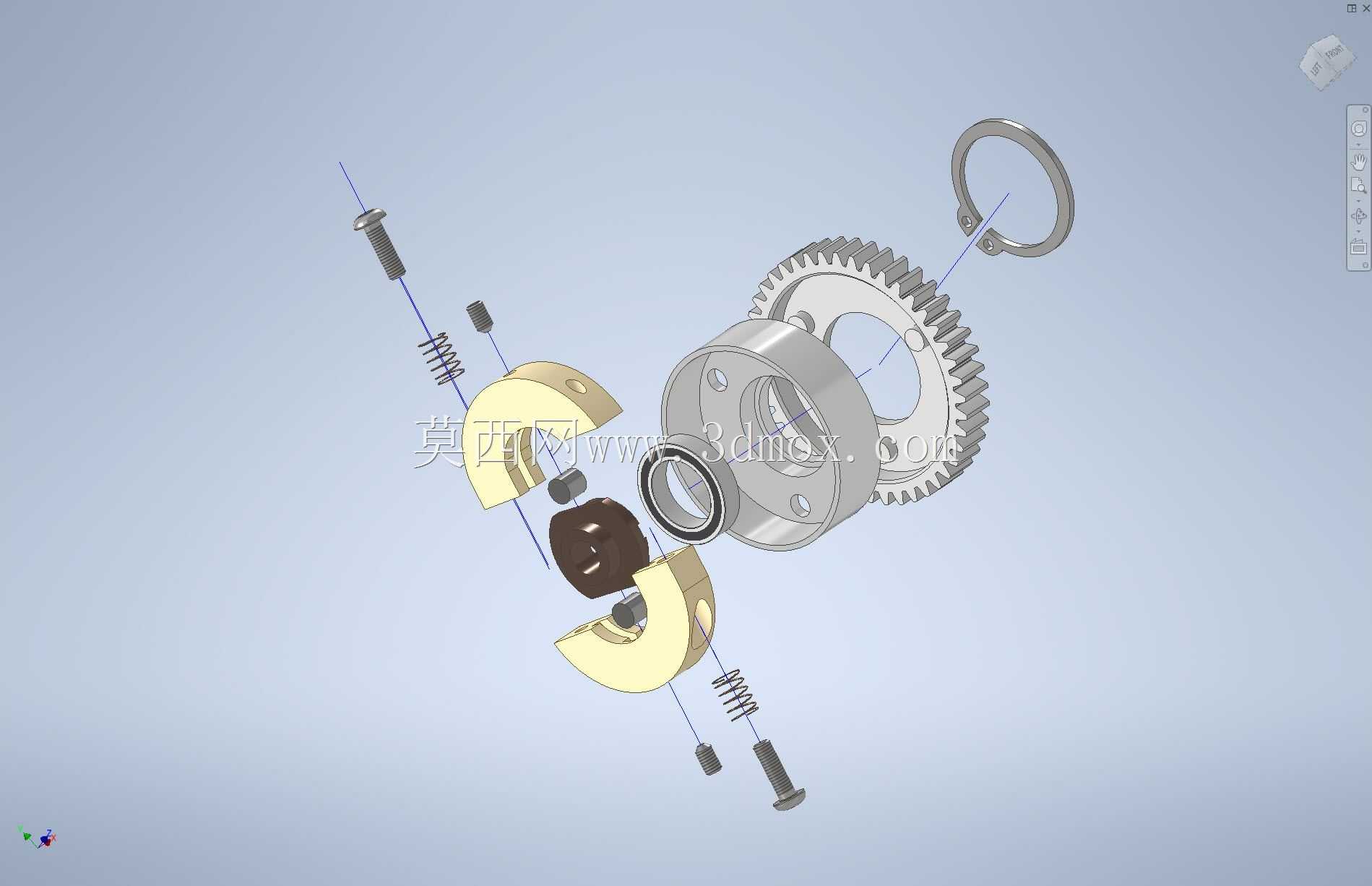

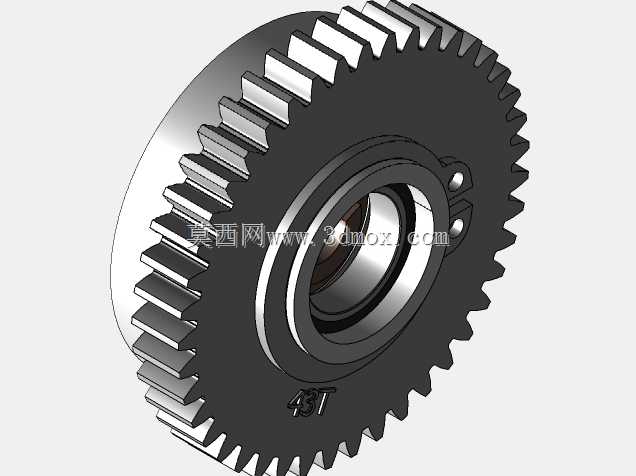

　　在设计思路上，这套结构优先考虑了装配的便捷性与后期维护的拆解效率，所有零件都采用同轴心排布的设计逻辑，从输入轴端开始依次排布直齿轮、轴承、离合甩块支架、弹簧、紧固螺丝、轴用卡簧，每个零件的安装定位都有对应的轴肩或者卡槽做限位，不需要额外制作定位工装就能完成手动装配。直齿轮采用渐开线齿形设计，齿向做了轻微的修缘处理，能降低高速啮合时的传动噪音，齿轮内孔与轴承外圈采用过渡配合，轴承内孔与输入轴采用间隙配合，保证转动时的同轴度误差控制在0.02mm以内，避免高速转动时出现偏心抖动的问题。

　　离合甩块的外形采用了弧形摩擦面设计，摩擦面的弧度与传动鼓的内壁弧度完全匹配，接触面积能达到85%以上，保证离合结合时的摩擦力足够传递动力，不会出现打滑丢转的情况。甩块与支架之间采用销钉铰接，铰接孔的间隙控制在0.01mm到0.03mm之间，既保证甩块能灵活张开，又不会因为间隙过大出现甩块晃动导致的结合不顺畅。每个甩块对应一根复位弹簧，弹簧的预紧力可以通过更换不同线径的弹簧进行调整，以此改变挡位切换的转速阈值，适配不同赛道的动力调校需求，比如小场地多弯道的赛道可以换用线径更粗的弹簧，提高换挡转速，让车辆在弯道中保持足够的扭矩输出；大直道多的赛道可以换用线径更细的弹簧，提前换挡获得更高的极速。

　　从安装边界来看，整套装配结构的轴向总长度控制在32mm以内，最大外圆直径是直齿轮的齿顶圆直径，为28mm，安装时只需要保证输入轴的轴向窜动量在0.1mm以内，就能让所有零件正常工作。轴端的紧固螺丝采用内六角圆柱头设计，拧紧力矩控制在1.2N·m即可，过大的拧紧力矩会导致轴承转动卡滞，过小则会出现零件轴向窜动。轴用卡簧需要完全卡入轴上的卡槽内，卡簧的开口方向要避开甩块的运动轨迹，防止高速转动时卡簧被甩出导致整个传动结构解体。轴承选用的是薄壁深沟球轴承，能同时承受径向载荷和少量的轴向载荷，满足传动结构的受力需求，装配时不需要额外添加润滑脂，模型车专用的传动脂就能满足长时间高速转动的润滑要求。

　　在实际装车测试中，这套结构的换挡响应速度能控制在0.2秒以内，连续工作10个小时没有出现离合过热打滑、齿轮打齿的故障，零件的互换性也很好，单个零件损坏后不需要更换整个总成，单独替换损坏的零件就能恢复正常工作，能大幅降低后期的维护成本。结构上没有多余的冗余设计，每个零件都承担着明确的功能，没有为了外观造型增加不必要的结构件，整体重量控制在18g以内，不会给模型车增加额外的簧下质量，影响车辆的操控灵活性。
