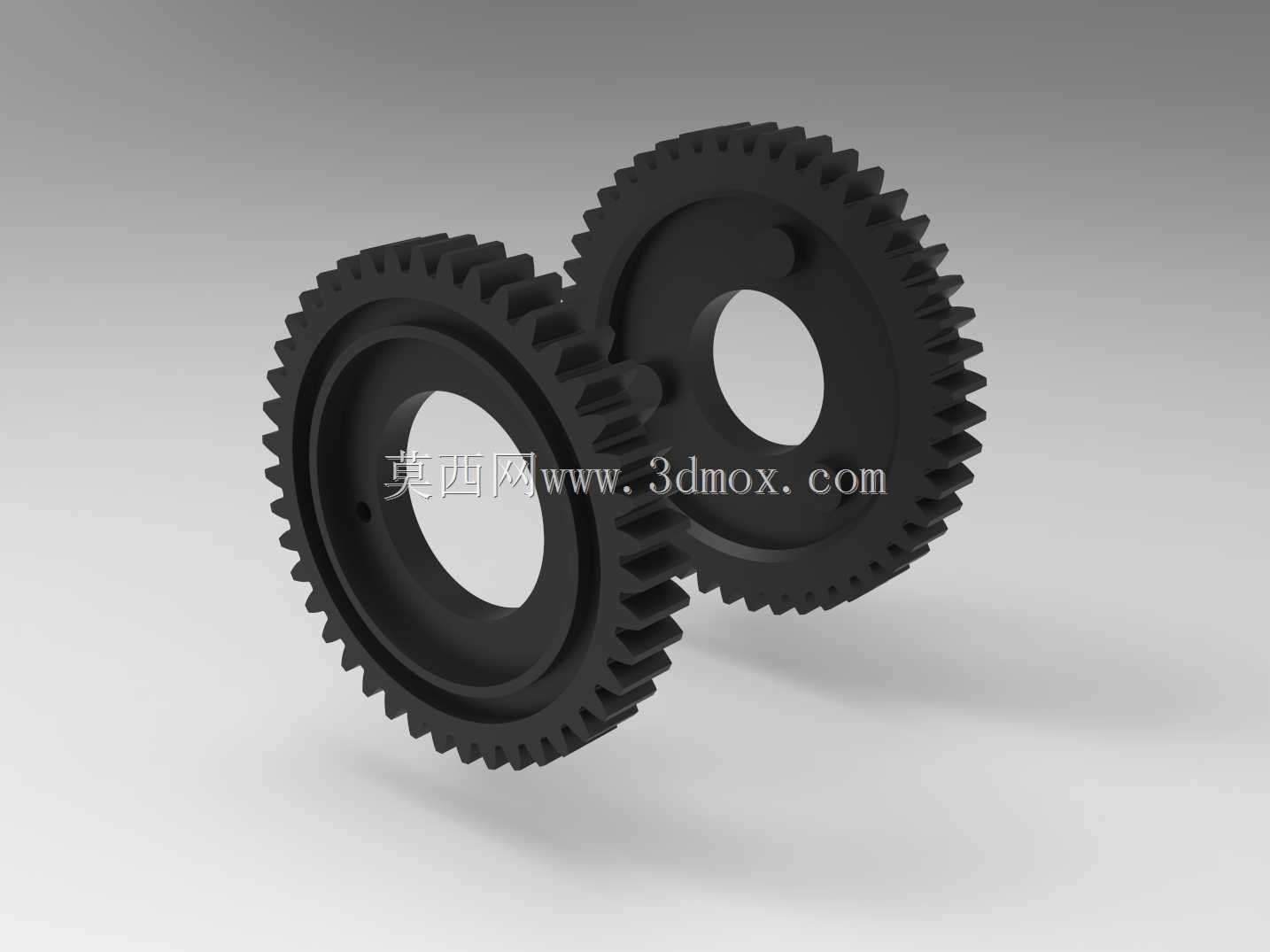

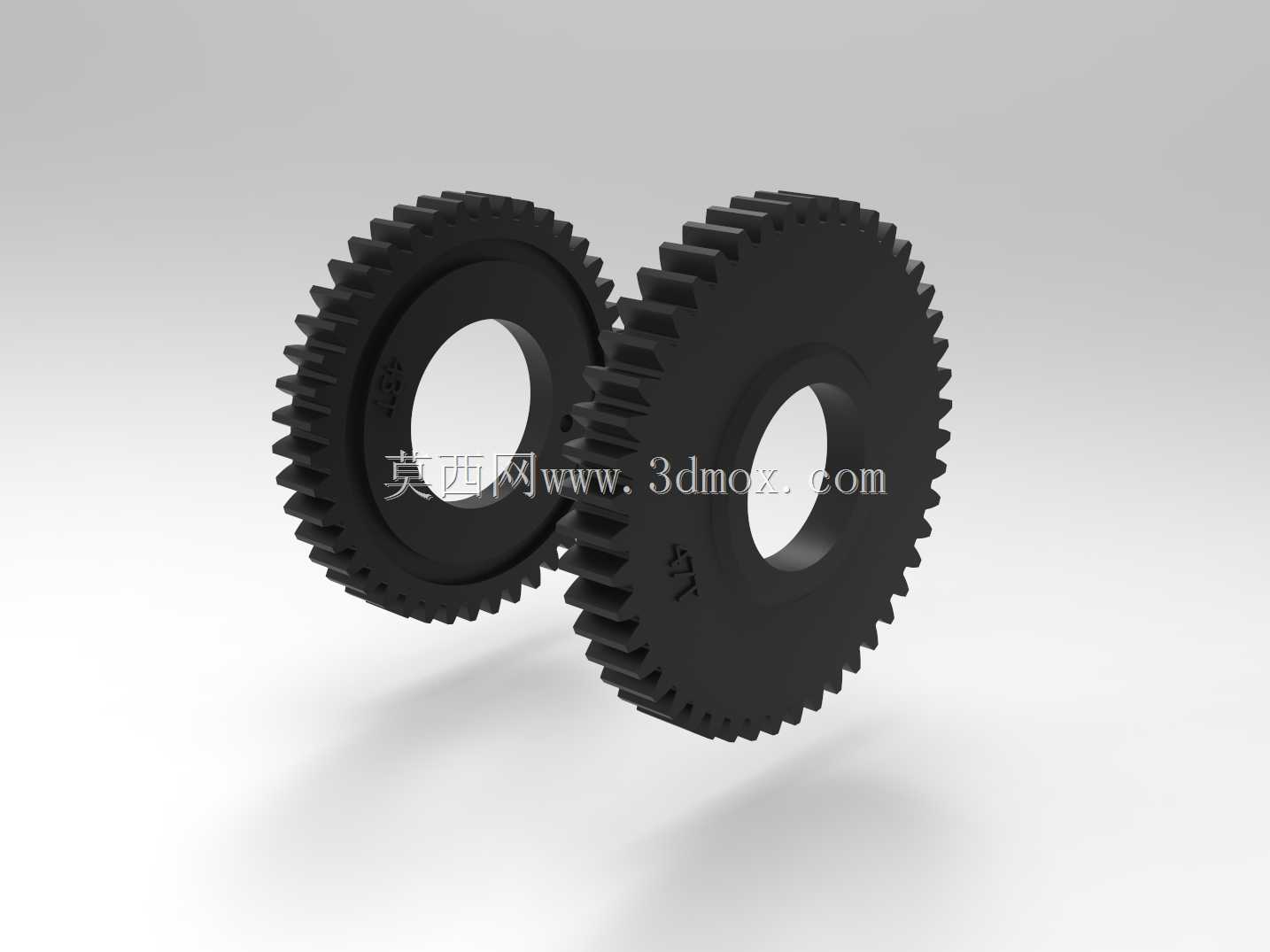

MUGEN STING车型43齿47齿传动直齿轮

　　这套直齿轮组对应MUGEN STING车型的1档、2档传动结构，是遥控模型赛车传动系统里的核心扭矩传递部件，日常在模型赛车的动力传输链路里承担发动机输出端到驱动轮的动力衔接作用，工作时需要持续承受动力模块输出的交变冲击载荷，同时要保证不同档位切换时的传动平顺性，避免换挡过程中出现打齿、动力断连的问题。从实际使用场景来看，这类齿轮多应用于1/8比例的油动遥控越野赛车，车辆在越野赛道行驶时，频繁的加减速、飞坡落地的瞬间冲击都会直接作用在齿轮啮合面上，所以设计阶段首先要保证齿部的强度冗余，同时控制齿轮自身的转动惯量，避免过重的齿轮影响动力响应速度。

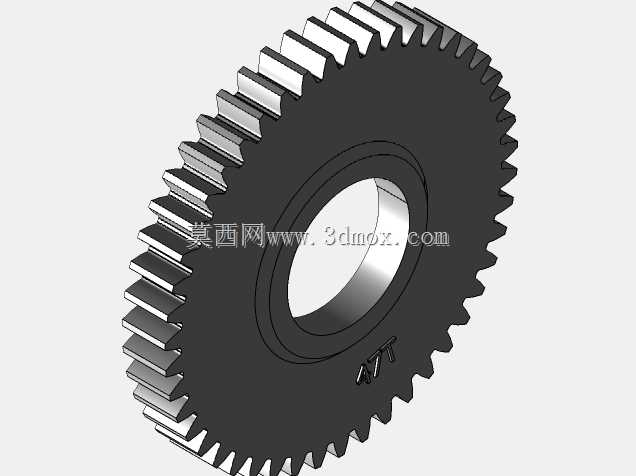

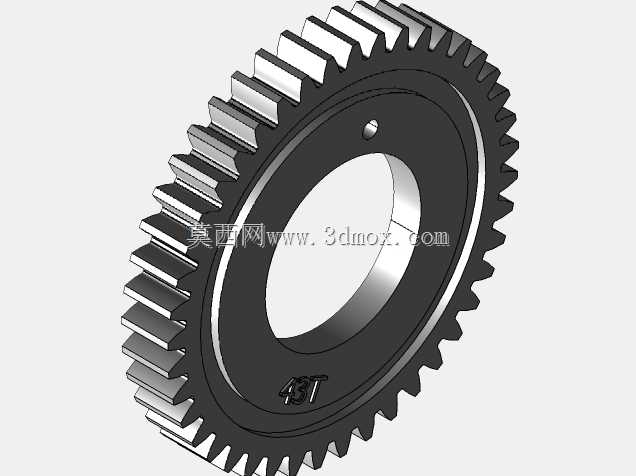

　　从结构设计层面看，两个齿轮分别对应43齿、47齿的齿数规格，采用标准渐开线直齿齿形，齿向没有螺旋角，加工和装配的对中要求相比斜齿轮更低，适合小尺寸模型传动的装配公差控制。齿轮中心的安装孔采用等径通孔设计，孔壁加工有定位卡槽，装配时可以和变速箱轴上的定位销配合，避免齿轮在轴上出现周向打滑，同时齿轮端面做了减薄的减重槽，在不降低齿根强度的前提下尽可能削减了非啮合区域的材料厚度，既降低了零件自重，也减少了高速转动时的风阻损耗。齿顶部分做了微小的倒角修缘，一方面可以消除热处理后齿顶的毛刺，另一方面在换挡啮合时能起到导向作用，让滑移齿轮能更顺畅地切入啮合位置，减少换挡卡滞的概率。

　　在安装边界上，两个齿轮的齿顶圆、齿根圆尺寸经过匹配设计，装配时的中心距严格对应模型变速箱两档轴的固定间距，啮合侧隙控制在0.02-0.05mm区间，侧隙过大会导致正反转切换时出现明显的虚位，影响传动精度，侧隙过小则会在齿轮受热膨胀时出现卡滞，甚至加剧齿面磨损。齿轮的轴向定位依靠轴上的卡簧槽实现，装配后齿轮的轴向窜动量控制在0.1mm以内，避免高速转动时齿轮出现轴向窜动导致的啮合偏载。从实际使用的工况适配来看，这类齿轮通常采用高强度尼龙加纤材料或者粉末冶金钢材加工，尼龙材质的齿轮运行噪音更低，自润滑性能好，适合日常娱乐场景使用，粉末冶金材质的齿轮强度更高，耐冲击性能更好，适合竞赛级的高强度赛道使用。

　　在传动功能实现上，43齿齿轮对应2档传动比，47齿齿轮对应1档传动比，不同齿数的搭配可以实现不同的减速比输出，1档更大的减速比可以提供更大的输出扭矩，满足车辆起步、爬坡时的动力需求，2档更小的减速比可以提供更高的输出转速，满足车辆高速行驶的需求。齿轮啮合时的重合度经过计算校核，保证啮合过程中始终有至少一对轮齿处于接触状态，避免传动过程中出现冲击异响。齿面的粗糙度控制在Ra1.6以下，降低啮合过程中的摩擦损耗，提升传动效率，同时减少磨损产生的碎屑，延长变速箱的维护周期。在实际装配调试时，需要在齿面涂抹适量的润滑脂，填充啮合间隙，进一步降低运行噪音，同时隔绝灰尘杂质对齿面的磨粒磨损。这类齿轮的失效形式通常是齿根断裂或者齿面过度磨损，设计时通过加大齿根圆角半径的方式分散应力集中点，提升齿根的抗弯曲疲劳强度，同时齿面做硬化处理，提升齿面的抗磨损能力，保证在长时间高负荷运行下的尺寸稳定性。
