1/8油动四驱赛车离合器总成结构设计

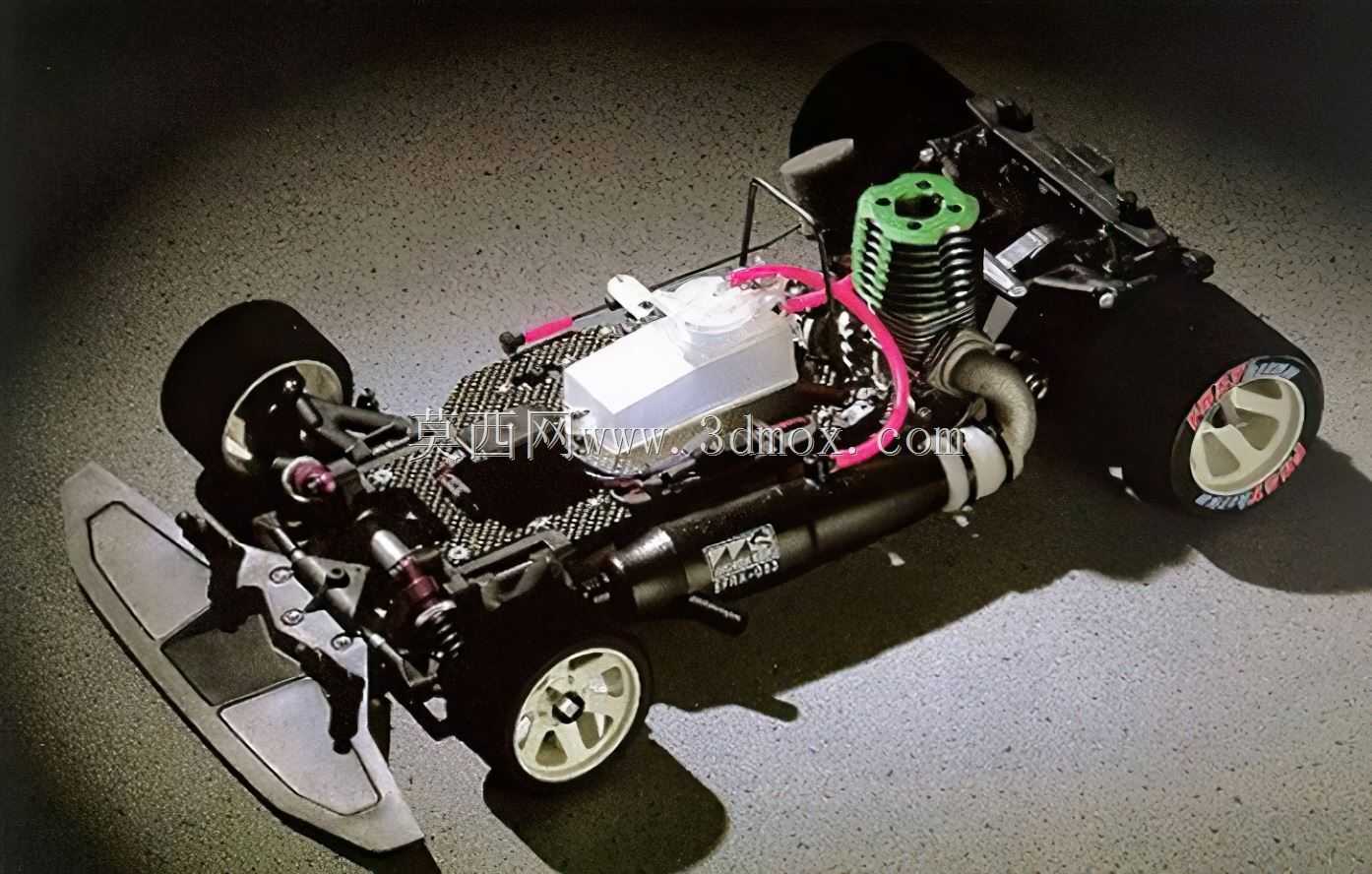

　　这套离合器总成是为1/8比例四轮驱动汽油动力赛车开发的核心传动部件，在小型竞速油动车的动力链路里承担着动力通断、过载保护、换挡衔接的关键作用，日常使用场景覆盖场地竞速、越野拉力等各类RC油动赛车赛事场景，是直接决定赛车起步响应、换挡平顺性、动力传输效率的核心组件。从实际装车使用的角度看，这套离合器安装在发动机曲轴输出端与变速箱输入轴之间，当发动机处于怠速工况时，离合器主动部分随曲轴转动，从动部分通过摩擦副的间隙设置保持分离状态，切断动力向变速箱的传递，保证赛车能够稳定怠速驻停；当车手加大油门提升发动机转速时，离心式压紧结构在离心力作用下推动摩擦组件逐步贴合，将发动机输出的扭矩平稳传递给变速箱输入轴，驱动车辆起步；

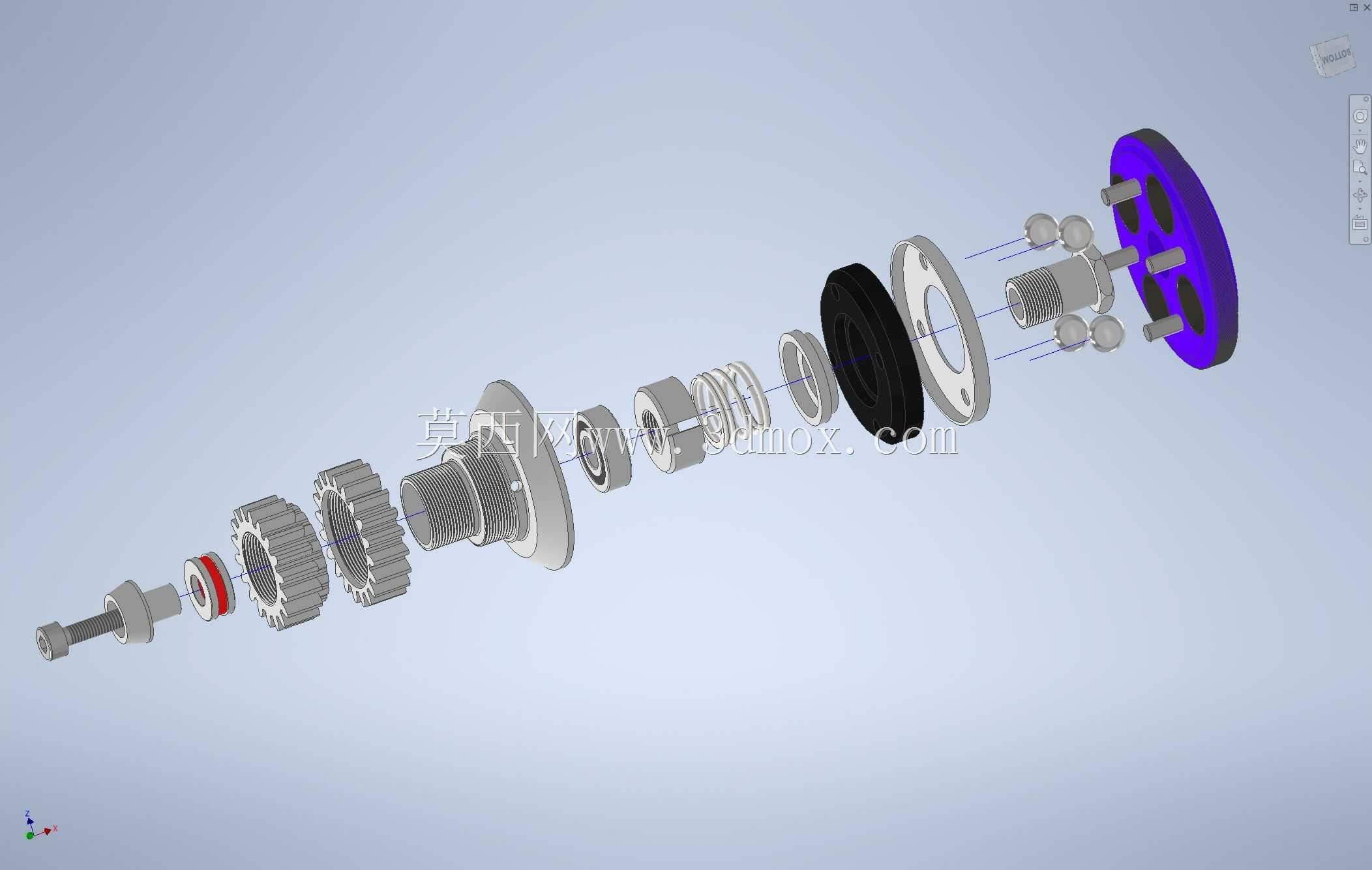

　　在行驶过程中遇到传动系统负载突增的情况，摩擦副之间可以产生可控的相对滑动，避免发动机因负载突增熄火，同时也能缓冲传动链路的冲击载荷，保护齿轮、轴类零件不受冲击损坏。从结构设计思路来看，这套总成采用多片式摩擦离合结构搭配离心式自动压紧机构，完全适配小型二冲程汽油发动机的高转速输出特性，整体沿轴向依次布置了输入连接轴、缓冲弹簧、主动摩擦片组、从动摩擦片、压盘、复位弹簧、输出连接法兰、端盖固定组件，所有零件的同轴度公差控制在0.02mm以内，保证高转速运转时的动平衡性能，避免高速状态下出现振动异响。设计过程中重点考虑了小型赛车的安装空间限制，整体轴向安装长度控制在68mm以内，最大外径不超过52mm，

　　输入端采用锥面配合加锁紧螺母的结构与发动机曲轴连接，能够传递最大3N·m的持续输出扭矩，输出端采用六方孔配合定位销的结构与变速箱输入轴对接，保证扭矩传递过程中无间隙、无旷量，适配市面上绝大多数1/8油动四驱赛车的传动安装边界。摩擦片的材料选型上，主动片采用高耐磨碳纤维复合摩擦材料，摩擦系数稳定在0.35-0.4之间，能够在120℃的工作温度下保持稳定的摩擦性能，避免连续高负荷运转下出现摩擦系数衰减导致的打滑问题；从动片采用65Mn弹簧钢冲压成型，平面度公差控制在0.01mm以内，保证摩擦副贴合时的接触面积达到90%以上，减少动力传递过程中的滑磨损失。压紧机构采用三个均布的离心甩块搭配圆柱复位弹簧的结构，弹簧预紧力经过精准调校，

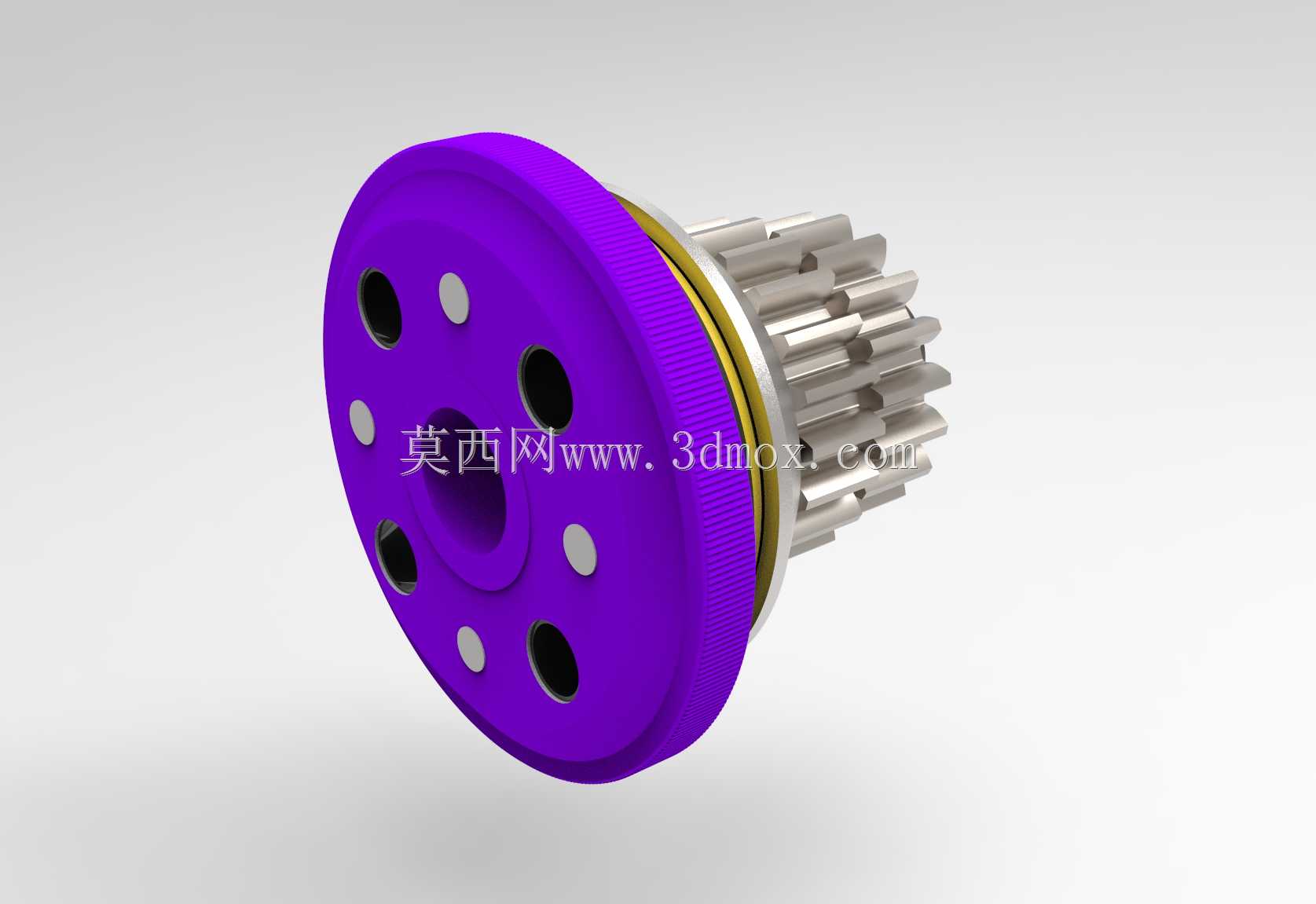

　　当发动机转速达到3000rpm时甩块产生的离心力开始克服弹簧预紧力推动压盘压紧摩擦片，转速达到8000rpm时摩擦副完全压紧进入锁止状态，锁止状态下滑磨损失小于2%，保证动力传输效率；当转速回落至2500rpm以下时，复位弹簧推动压盘回位，离合器彻底分离，分离间隙控制在0.3-0.5mm之间，既避免分离不彻底导致的带转问题，也防止间隙过大导致的结合行程过长、响应滞后问题。结构细节上，所有轴类零件都做了圆角过渡处理，避免应力集中导致的轴类断裂问题；轴承配合位的公差采用k6过渡配合，保证轴承内圈与轴、外圈与安装座的配合牢固，同时方便拆装维护；端盖上设计了三个均布的散热通孔，能够在车辆行驶时引导气流穿过离合器内部，带走摩擦副滑磨产生的热量，降低连续工作下的组件温度，延长摩擦片的使用寿命。实际装车测试中，这套离合器能够很好地适配23-28cc排量的小型二冲程汽油发动机，起步结合过程平顺无突兀感，全油门加速时无打滑问题，连续30分钟高负荷运转后摩擦片无明显烧蚀、衰减情况，能够满足专业RC竞速赛事的使用需求；同时整体结构拆装方便，只需要拆下输出端的三个固定螺丝即可完成摩擦片的检查更换，日常维护难度低，不需要专用工具即可完成常规保养作业。
