车用轴流冷却风扇叶轮结构设计

　　在乘用车与商用车的动力舱热管理系统中，冷却风扇叶轮是决定散热效率的核心运动部件，直接关联发动机冷却液散热、空调冷凝器换热、增压空气冷却等多个热交换环节的工作稳定性，尤其在车辆低速爬坡、怠速开空调等迎面风量不足的工况下，叶轮驱动的强制对流是保障动力系统不出现热超温的关键。日常工程场景里，不少售后维修、改装场景遇到的散热不足问题，往往不是散热器换热面积不够，而是叶轮的叶片角度、叶型曲率与工作转速不匹配，导致实际送风流量达不到设计阈值，或是气流沿径向逸散过多，有效穿过散热器芯体的风量占比偏低。

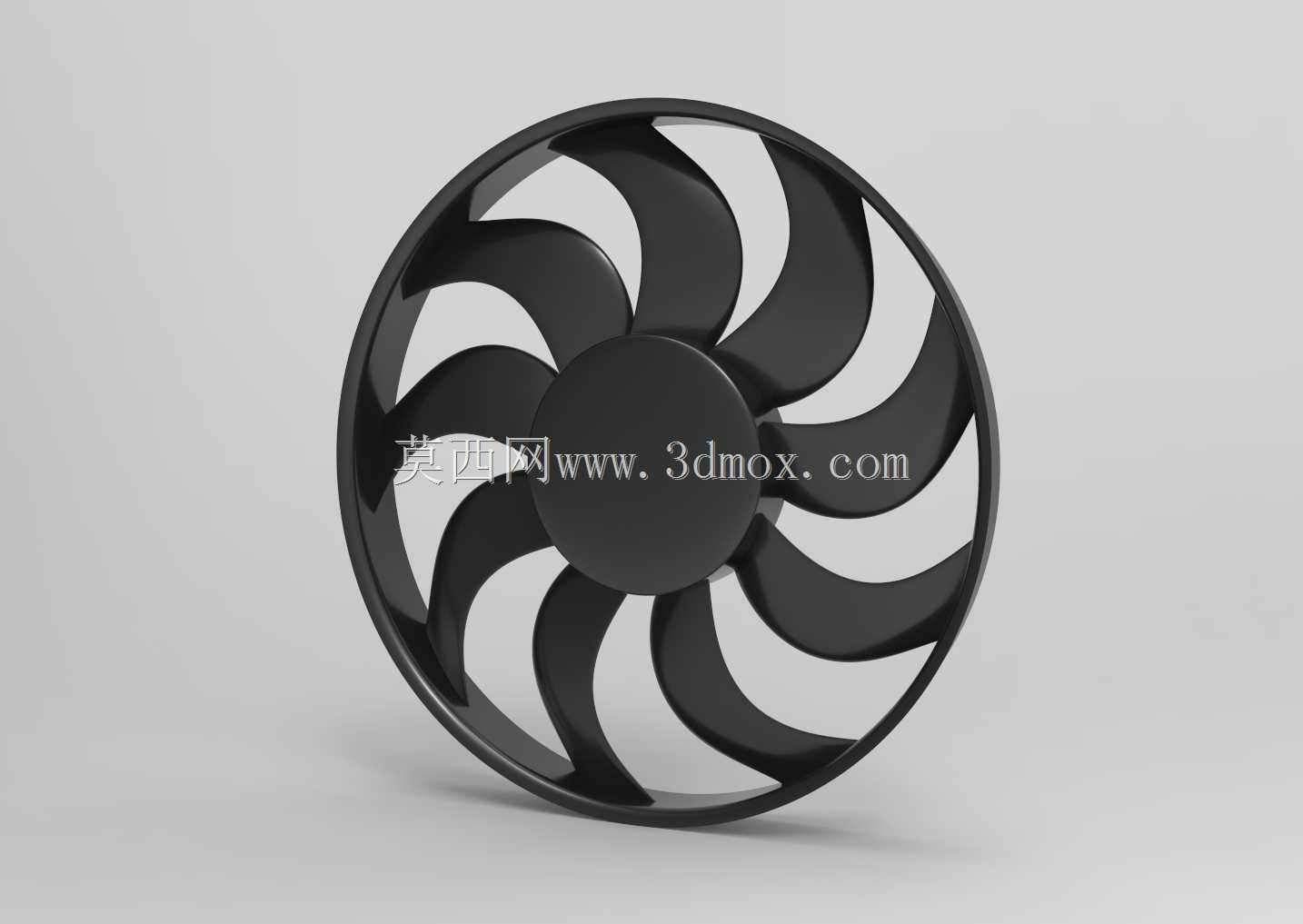

　　这款叶轮采用等外径环框集成式结构，外圈的环形边框并非简单的装饰结构，在实际运转中可以约束叶尖间隙的气流回流，减少叶顶涡旋带来的能量损失，同时提升叶轮整体的结构刚度，避免高转速下叶片出现过大的径向摆动，降低运转时的气动噪声与结构振动。叶片采用大后掠扭转变截面设计，从叶根到叶尖的弦长、安装角连续平滑过渡，叶根区域的安装角更大，适配轮毂附近较低的线速度，保证根部区域的气流做功能力，避免叶根处出现气流分离失速；叶尖区域的安装角逐步收小，匹配更高的线速度，降低叶尖区域的气流负荷，减少高速运转时的涡流噪声。十一片叶片的数量选择经过气动平衡考量，奇数叶片布局可以避免叶片通过频率与支撑结构的固有频率形成耦合共振，相比常规的七叶、九叶结构，在相同转速下能获得更均匀的出口流场，降低气流脉动带来的宽频噪声。

　　从安装边界来看，叶轮中心的轮毂区域预留了与风扇电机输出轴配合的安装位，轮毂端面的定位结构可以保证叶轮与电机轴的同轴度，避免装配后出现动不平衡量超标的问题；外圈环框的外径尺寸与常规散热器的风扇护风圈内径匹配，装配后叶尖与护风圈的间隙控制在合理区间，既不会因为间隙过小出现运转刮蹭，也不会因为间隙过大导致风量泄漏损失。叶轮的轴向宽度经过优化，不会过度占用动力舱的纵向安装空间，适配多数横置、纵置动力布局的车型冷却模块安装需求。

　　设计过程中需要兼顾气动性能与结构强度的平衡，叶片的厚度从叶根到叶尖逐步减薄，叶根区域保留足够的壁厚承受离心载荷与气动交变载荷，避免长期运转出现叶片根部疲劳断裂；叶尖区域适当减薄可以降低转动惯量，减少电机的启动负载，同时降低叶尖的气流摩擦损失。叶片表面的光滑过渡曲面可以减少气流附面层的厚度，降低流动阻力，在相同转速下获得更高的送风效率。实际工况下，叶轮工作时的气流方向沿轴向推进，穿过散热器芯体时带走换热片上的热量，叶片的扭向设计保证了不同半径位置的气流出口角基本一致，让整个散热器迎风面的风量分布更均匀，避免出现散热器局部区域风量不足导致的换热短板。

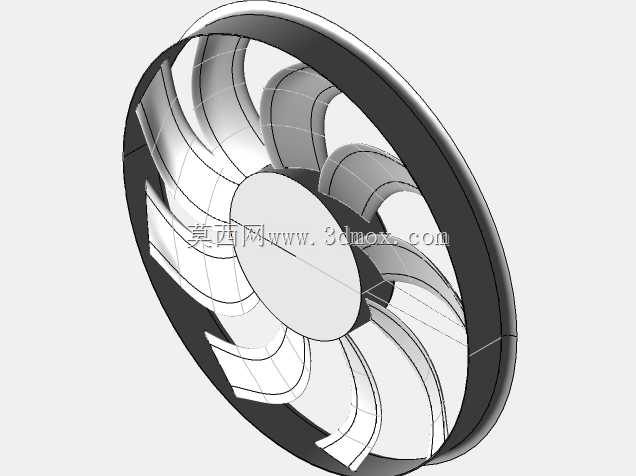

　　在三维建模过程中，需要重点保证叶片型面的曲率连续性，相邻曲面之间采用G2连续过渡，避免出现局部的折角、凸台等结构破坏气流的平顺性；轮毂与叶片的连接区域做圆角过渡，减少应力集中，同时降低该区域的气流阻滞。建模完成后需要做动平衡校验的预留设计，在轮毂或环框位置预留平衡块安装位，方便生产装配时完成动平衡校正，控制运转时的振动量在允许范围内。这类叶轮的材料多选用改性PP或PA加玻纤材质，建模时需要考虑塑料成型的工艺性，叶片的拔模角度、壁厚均匀性都要符合注塑成型的要求，避免生产时出现缩痕、缺料、翘曲变形等问题，保证成品的尺寸精度与型面准确度。
