适配三带传动总成小车的蓝色童车车体外壳

　　做了快十年非标结构设计，经手的各类小型行走类载具壳体少说也有上百套，这次拿到的这款适配三带传动总成的童车车体，从结构匹配度到外形落地性，都属于小品类里完成度很高的设计。先从实际应用场景说，这类带传动总成的小型童车，大多用在商用儿童游乐场地、社区亲子互动设备、青少年科创实践载具这几个场景，不像普通民用童车只考虑外观颜值，这类配套车体首先要解决的就是和传动总成的安装适配问题，毕竟三带传动的布局和普通齿轮传动、单皮带传动的舱体预留空间完全不一样，差个几毫米就会出现皮带蹭壳、传动卡滞的问题。

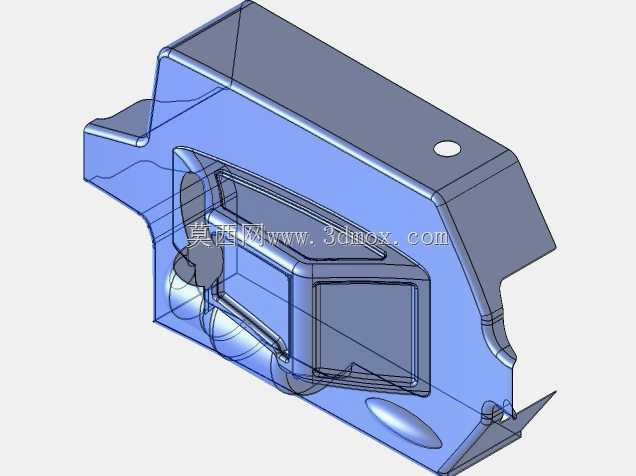

　　从实际用途来看，这个车体外壳不只是做外观包覆，它同时承担了安装基准、乘员防护、传动舱隔离三个核心功能。很多新手做这类壳体设计的时候，容易只盯着曲面造型好不好看，忽略了安装基准面的平面度要求，这款壳体在传动舱对应的底部位置，预留了整圈的安装贴合面，平面度公差可以控制在0.2mm以内，和PM B1 Alpha 3三带传动总成对接的时候，不需要额外做垫片调整就能直接对齐安装孔位，这点在批量装配的时候能省不少调校的工时。

　　说回功能特性，整个壳体采用半包覆式结构，乘员舱的边缘做了15mm的翻边强化，既可以避免日常使用中边缘磕碰掉漆，也能在发生轻微碰撞的时候分散冲击力，不会像薄壳结构那样一撞就裂。传动舱的位置做了独立的隔腔，和乘员舱之间有3mm的加强筋隔断，一方面可以隔绝传动皮带运转带来的细碎震动传到乘员位置，提升乘坐的体感，另一方面也能避免小朋友的脚不小心伸到传动舱里被运转的皮带剐蹭，安全冗余做的很到位。车头位置的造型不是单纯做的流线型装饰，下方预留的缺口刚好对应传动总成的前轮转向摆臂活动范围，转向打满的时候也不会出现轮胎蹭壳的问题，之前接触过不少同类壳体，为了做造型把车头下方收的太窄，转向角度只能做到25度，实际用的时候转弯半径特别大，在场地里挪车很不方便，这款的转向预留空间可以支持最大35度的转向角度，在小型游乐场地里通行灵活性好了很多。

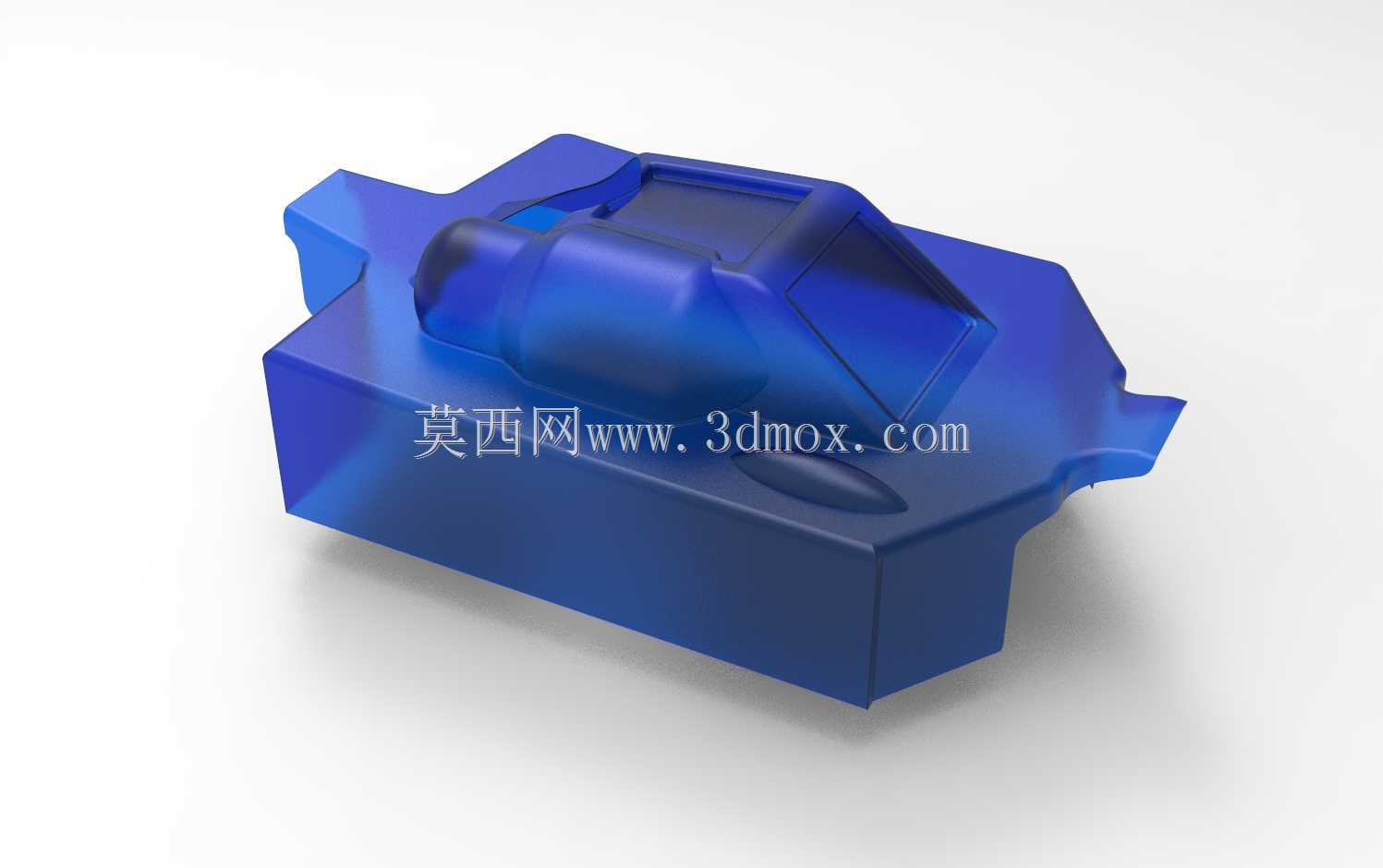

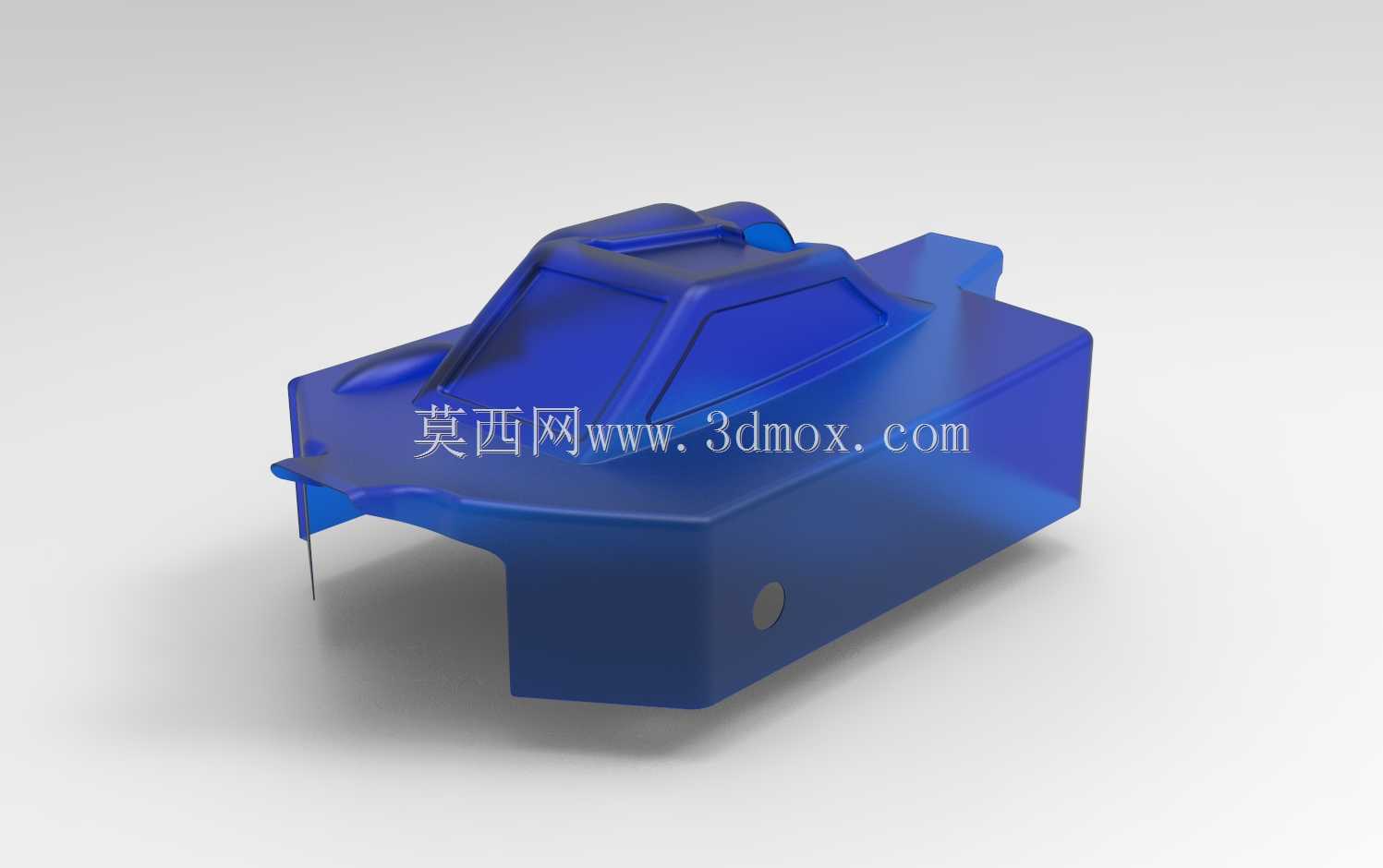

　　设计思路上，这款壳体没有追求复杂的曲面分件，整个主体是一体化的结构，只在顶部预留了一个小的装饰件安装位，减少了装配时候的拼接缝，日常清洁的时候没有卫生死角，很适合商用场景下高频次的消杀清洁。壳体侧面的圆形定位点，是用来贴装饰标识或者安装侧防护条的，位置刚好在壳体受力的中性层上，不管是贴标识还是加装防护条，都不会因为壳体长期受力形变出现起翘脱落的问题。顶部的凸起造型也不是装饰，那个位置刚好是乘员扶手的安装位，内部预埋了安装柱的加强筋，成年人抓着那个位置提整车都不会出现壳体开裂的问题，之前见过不少设计把扶手安装位做在薄壳面上，提两次就裂了，这点考虑的很务实。

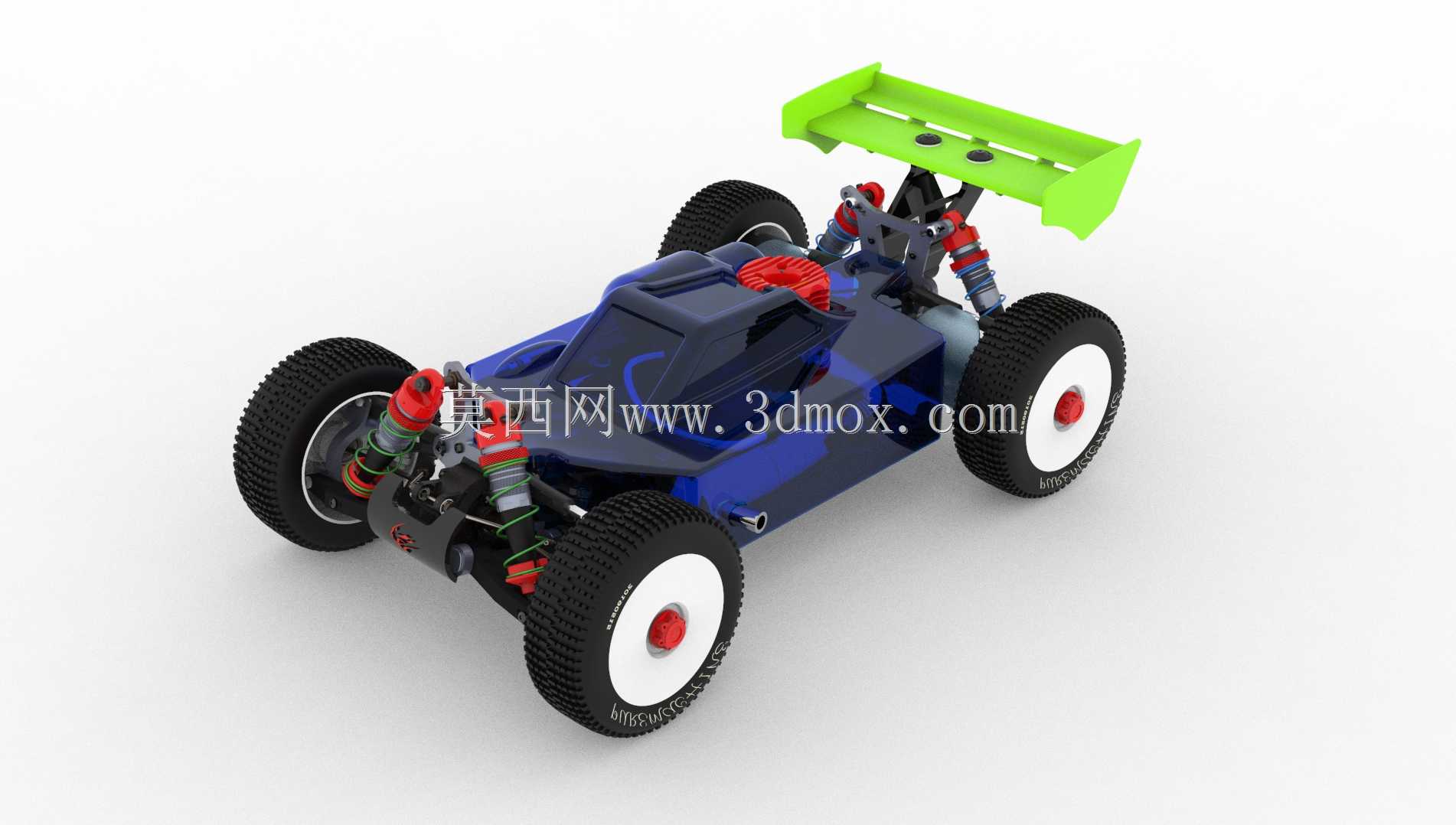

　　再说到外形尺寸和安装边界，整个车体的总长控制在适配1:10比例小型童车的范围，宽度刚好匹配三带传动总成的轮距，两侧轮拱的位置预留了10mm的轮胎跳动间隙，就算在不太平整的场地路面行驶，轮胎上下跳动也不会蹭到轮拱内壁。安装孔位全部采用等距排布，和传动总成的安装支架孔位完全对应，不需要现场二次打孔，安装的时候只需要把传动总成从壳体底部往上对位，拧上固定螺丝就能完成主体装配，后续维护的时候拆壳体也不需要拆其他附属部件，维保效率很高。壳体的壁厚做了梯度设计，安装基准面和加强筋位置壁厚是3.5mm，普通外观面壁厚是2.5mm，既保证了结构强度，也不会因为壁厚不均出现注塑缩痕的问题，量产的时候良率能提上来不少。另外车尾的造型做了小幅的上翘，既可以避免行驶中车尾蹭到地面的减速带，也预留了后置电池仓的拓展空间，如果后续要改电动版本，不需要重新开壳体模，直接在车尾预留的位置加装电池仓支架就行，拓展性考虑的很周全。
