越野小车车身外壳结构设计

　　这款车体壳体主要适配三带传动总成的小型越野小车，在小型遥控模型车、教学演示用小车平台、小型特种巡检样车的开发场景中，这类一体化车身外壳是核心的外观承载与内部防护部件。从实际使用需求出发，该壳体首先要承担内部传动组件、电控模块的防护作用，阻挡行进过程中飞溅的泥水、砂石磕碰内部精密传动零件，同时一体化的造型也能降低小车行进时的风阻，提升越野工况下的通过稳定性。

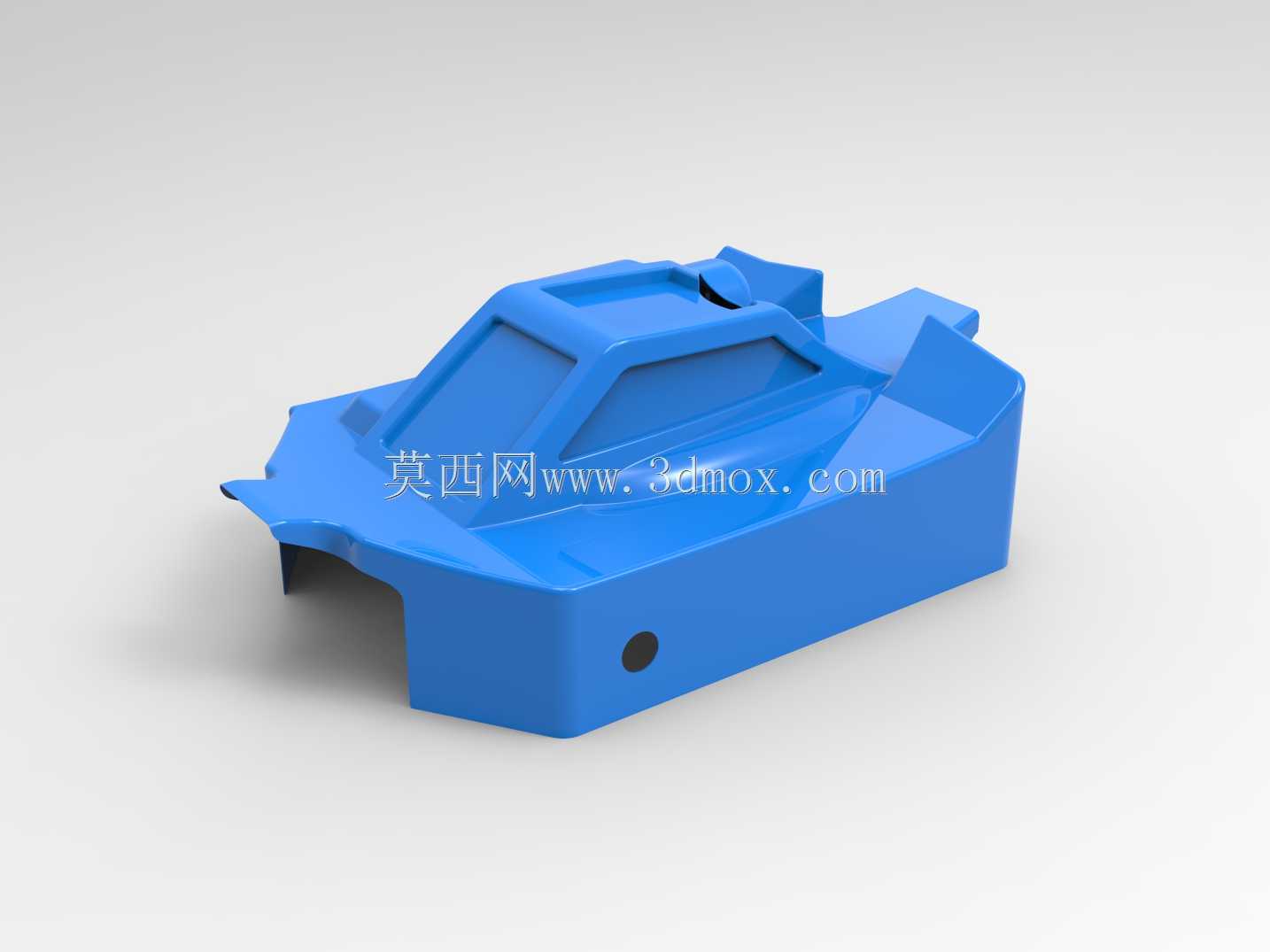

　　设计思路上采用了棱角分明的硬朗造型，没有多余的曲面冗余，一方面是考虑到小型注塑件的脱模便利性，降低小批量生产时的模具复杂度，另一方面棱角造型在发生侧面磕碰时，能通过结构棱线分散冲击力，相比圆弧曲面更不容易出现壳体开裂的问题。壳体前部做了收窄的楔形处理，对应越野场景下的越障需求，当小车遇到小高度障碍时，楔形前端可以顺着障碍面抬升车体，避免平直车头直接卡滞在障碍边缘。

　　从安装边界来看，壳体底部预留了与底盘总成对接的安装位，侧面的圆形预留孔对应轮轴的穿出位置，安装时不需要对壳体做二次裁切，直接对准底盘的定位柱即可完成固定，装配公差控制在小间隙配合范围，既不会出现安装后壳体晃动的问题，也不会因为过盈配合导致装配时压裂壳体。壳体顶部预留了座舱区域的凹陷结构，既可以作为仿真驾驶舱的造型基础，也可以在需要加装上层功能模块时，作为定位基准面使用，不需要额外在壳体上打孔定位。

　　针对越野场景的使用特性，壳体的侧壁做了加厚处理，尤其是轮拱周边的位置，是小车行进过程中最容易被车轮带起的砂石击打的区域，加厚的侧壁可以提升抗冲击性能，避免长时间使用后被砂石磨穿。壳体尾部做了上翘的造型设计，对应小车爬坡时的离去角需求，避免爬坡时尾部剐蹭地面，影响爬坡通过性。内部腔体的空间做了针对性的避让设计，对应三带传动总成的带轮、传动带布局位置，壳体内部做了对应的凸起避让结构，不会出现壳体安装后与传动部件发生运动干涉的问题，同时腔体内部预留了走线槽位，电控线路可以顺着槽位布置，避免传动带运转时剐蹭线路造成短路故障。

　　在实际选型适配时，需要注意这款壳体对应的轮距、轴距参数与三带传动总成小车的底盘参数完全匹配，不同传动布局的小车底盘无法直接通用这款壳体，如果要适配其他底盘，需要调整底部安装位的位置以及侧面轮轴孔的开孔位置。壳体表面没有做额外的安装孔位预留，使用者可以根据自身的外观改装需求，自行加装仿真附件、灯光模块等配件，不会破坏壳体本身的结构强度。从结构强度的角度考虑，这款壳体采用等壁厚设计为主，仅在受力集中的安装柱位置做了局部加厚，既可以控制整体的重量，避免过重的壳体增加传动系统的负载，也能保证安装位置的结构强度，长期拆装也不会出现安装柱断裂的问题。
