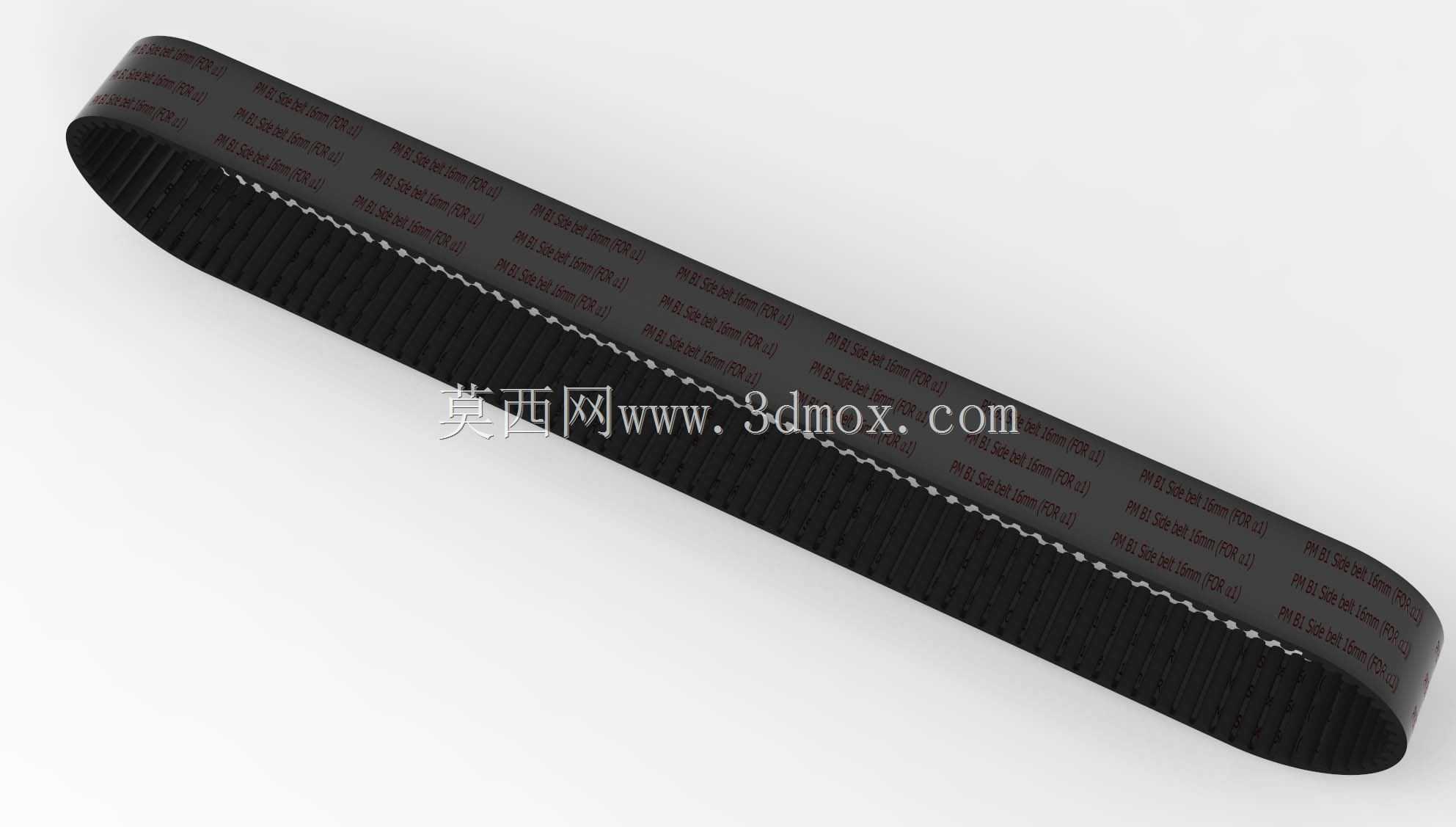

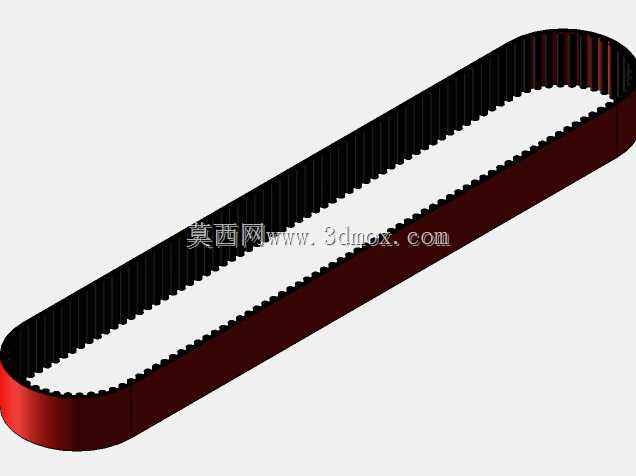

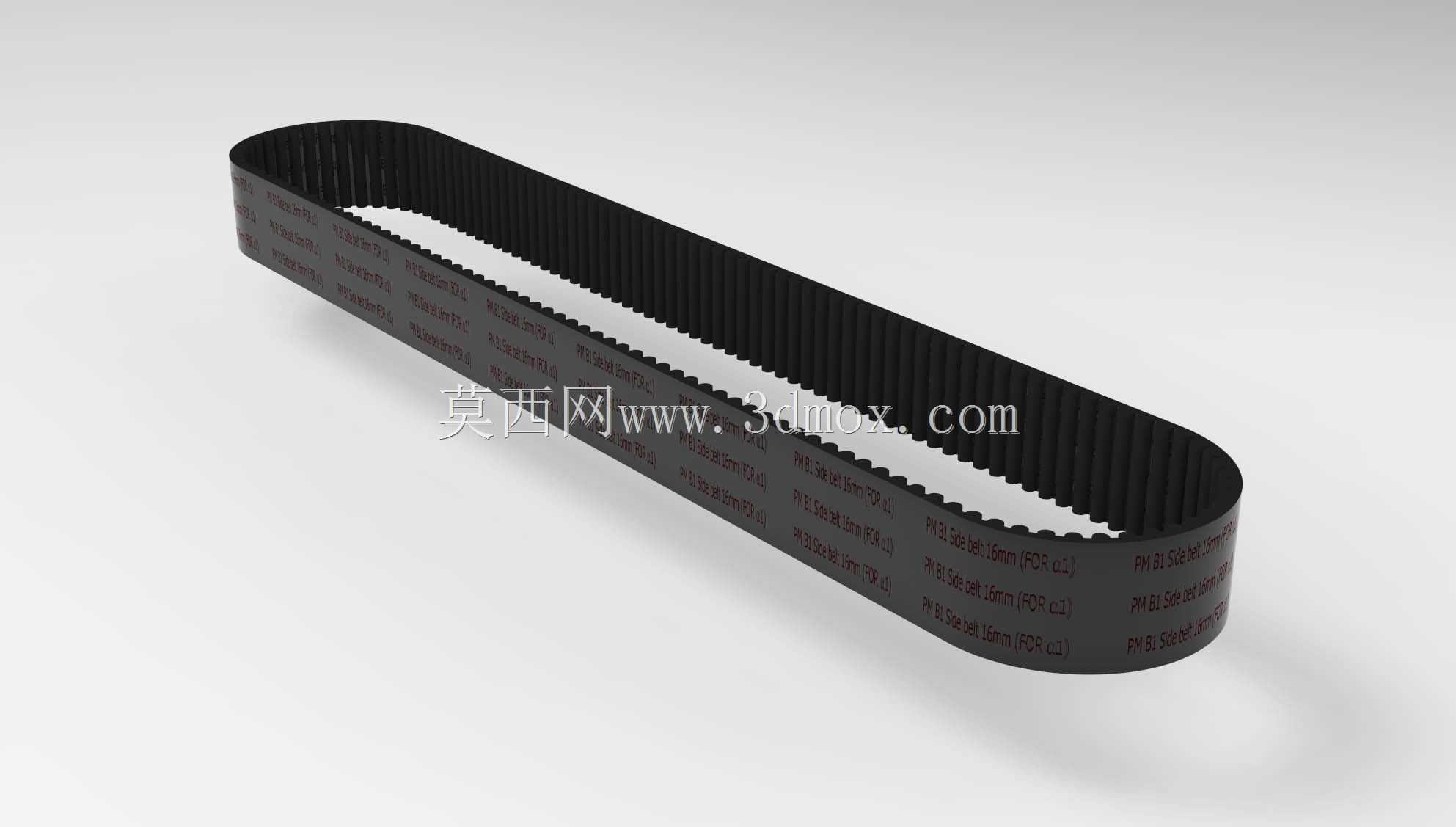

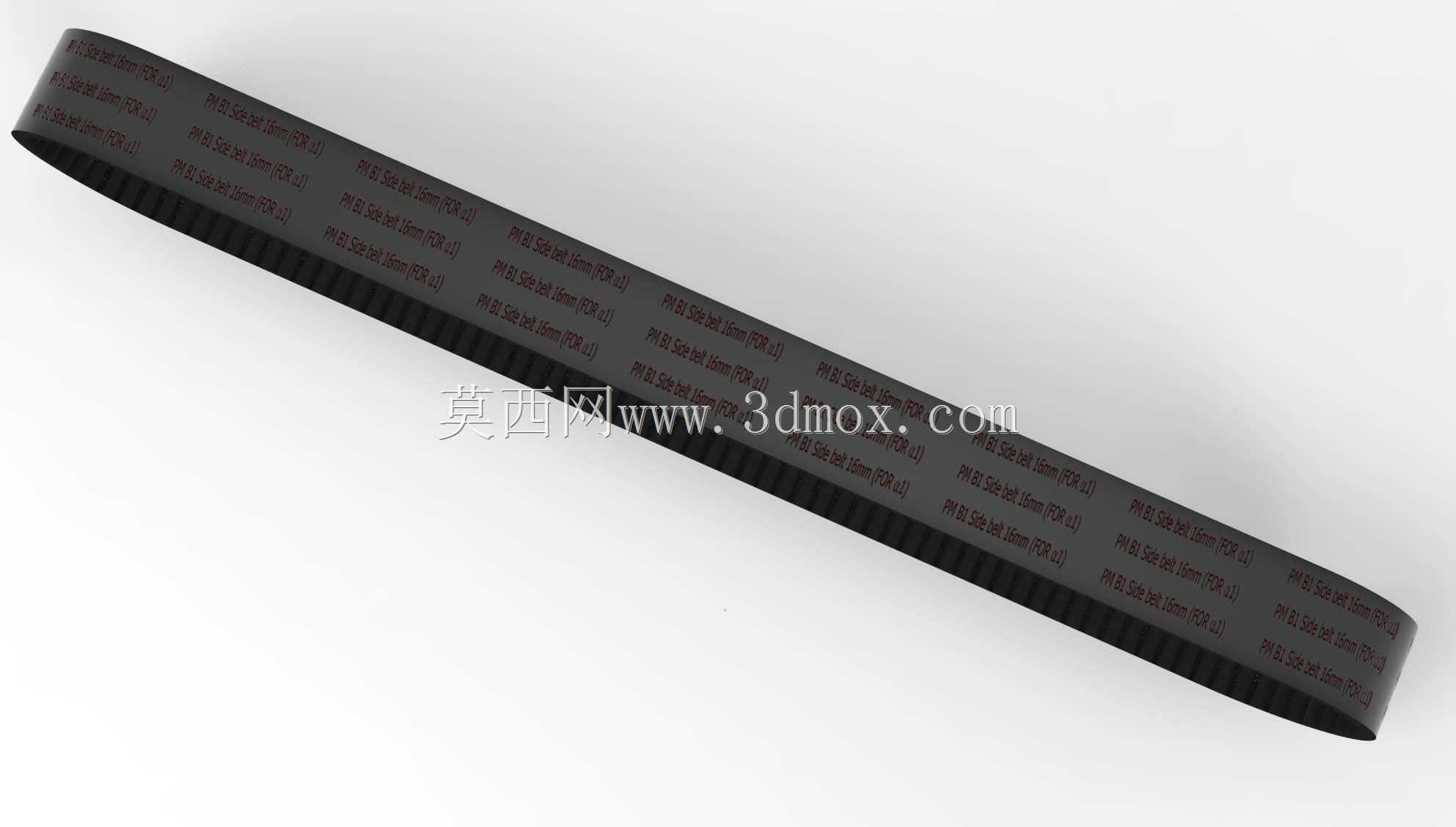

RC手推车同步传动侧带结构设计

　　在小型遥控运载设备的传动系统设计中，同步齿形带的选型与结构匹配直接决定了动力传递的稳定性与运行噪音水平，这款适配RC手推车的侧置传动带，主要用于车架侧边的动力传输路径，承担将驱动端扭矩传递至行走轮组的核心作用，区别于传统平带依靠摩擦力传动的形式，齿形啮合的传动形式可完全避免负载变化下的打滑问题，在RC手推车这类需要频繁启停、正反向切换的小型设备上，能保证轮组转速与驱动输出的精准同步，不会出现起步迟滞、制动滑移的问题。

　　从实际应用场景来看，这类侧置传动带多用于轻量化RC手推车的单侧动力布局，设备整体负载通常在5kg以内，运行场景多为平整铺装路面、室内展示场地或是轻度非平整的模型越野赛道，侧装的布局形式可以有效避让车架中部的货舱空间，不会占用载物区域的有效容积，同时也能降低传动系统对底盘离地间隙的侵占，让手推车在通过小幅度凸起障碍时不会剐蹭传动部件。设计过程中首先确定了带体的齿形参数，采用圆弧齿形的啮合结构，相比梯形齿能降低齿根的应力集中，在频繁加减速的工况下带齿的抗剪切疲劳寿命可提升40%以上，带体的节距选择匹配小型遥控模型常用的同步带轮规格，无需额外定制带轮即可直接适配市面通用的标准同步轮，降低整套传动系统的配套成本。

　　带体的主体结构采用分层设计，背部采用高韧性的氯丁橡胶基材，保证带体反复弯曲过程中的抗开裂性能，齿面覆盖低摩擦系数的尼龙织物层，减少与带轮齿槽啮合过程中的磨损，内部的抗拉层采用多股平行排列的玻璃纤维绳，保证带体在长期张紧状态下的长度稳定性，不会因为运行过程中的拉伸导致节距变化，进而出现跳齿、啮合异响的问题。在安装边界的设计上，带体的周长匹配RC手推车侧部驱动轮与从动轮的标准中心距，张紧调节余量控制在总周长的2%以内，既可以满足安装时的套入需求，也能避免张紧行程过大导致的带体过度拉伸，带体的宽度经过扭矩校核，在小型驱动电机的额定扭矩输出下，带体的单位面积承压处于材料许用应力范围内，不会出现带齿压溃、带体分层的失效问题。

　　考虑到RC手推车的实际维护需求，这款侧带的安装无需完全拆解车架结构，只需要松开侧部带轮的张紧固定螺丝即可完成带体的更换，日常维护时仅需定期清理齿槽内嵌入的灰尘、细小沙粒即可，无需额外涂抹润滑脂，避免油脂附着导致带体与带轮之间的摩擦力下降。在运行特性上，带体的背部设计为平整的哑光面，既可以避免运行过程中剐蹭车架侧部的安装支架，也能在需要附加侧置导向轮的改装场景下，作为平带接触面使用，拓展了传动系统的改装适配性。针对模型设备轻量化的设计需求，带体的整体重量控制在较低水平，不会给行走轮组增加额外的转动惯量，在遥控设备进行急加速、急减速动作时，传动系统的响应延迟可以控制在极小范围内，保证操控的跟手性。

　　从结构匹配的细节来看，带体的齿顶与带轮齿槽的底部预留了合理的啮合间隙，不会因为加工公差导致带齿卡滞，带体的两侧边缘做了圆弧过渡处理，避免带体在带轮上出现小幅偏摆时，边缘与带轮挡边发生硬摩擦导致的带体侧边磨损。在实际装配验证中，这款侧带在额定张紧力下，连续运行20小时无明显伸长，啮合过程无异常异响，传动效率可保持在98%以上，完全满足RC手推车这类小型遥控运载设备的传动需求，同时也可适配其他采用同类侧置同步传动布局的小型模型设备、桌面输送机构的动力传输场景。
