RC模型车三带传动前悬架总成结构

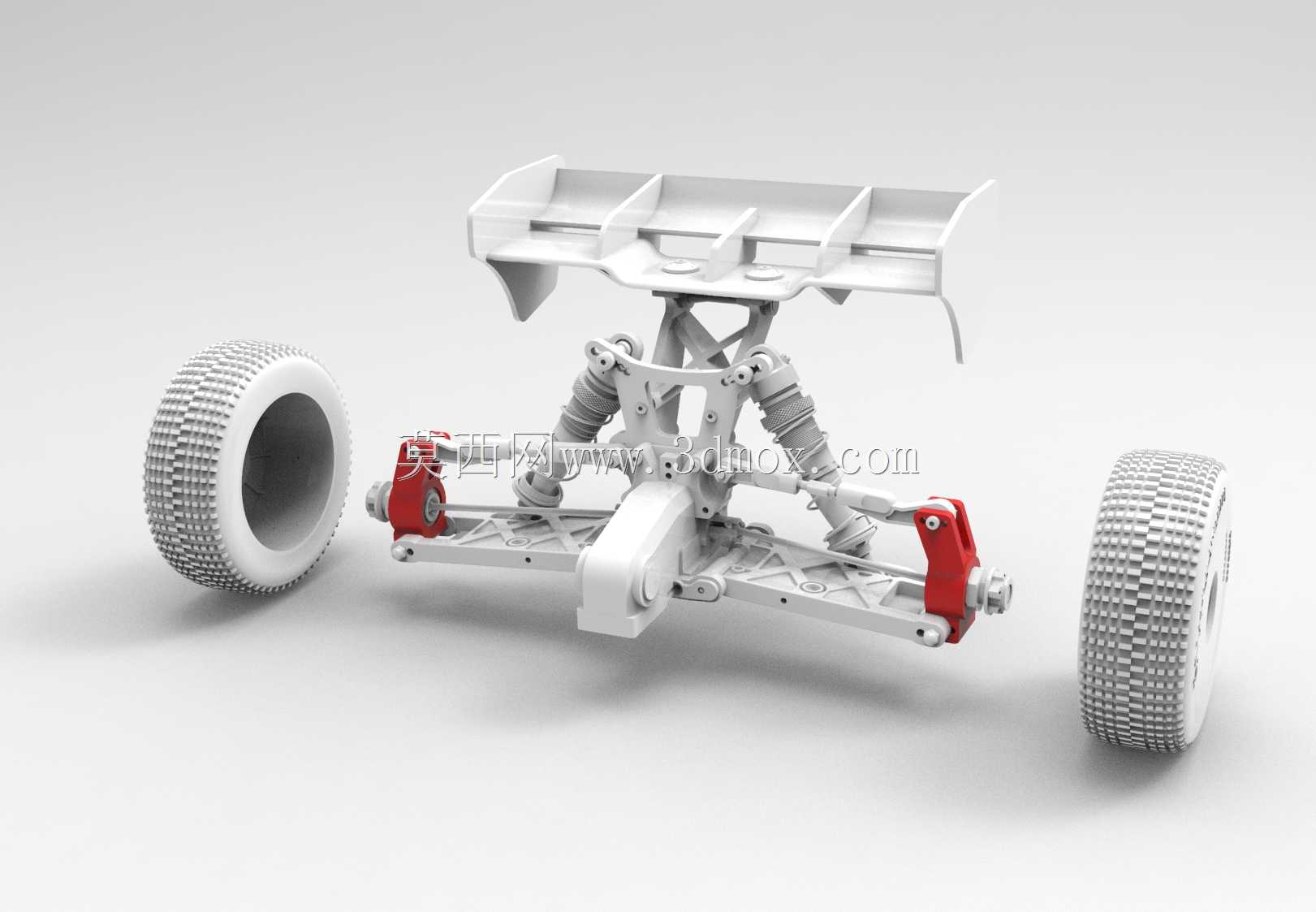

　　这套结构是面向1/10比例电动遥控越野模型车开发的前桥带传动悬架总成，适配PM B1 Alpha 1三带传动底盘布局，核心作用是承担模型车前半部分的行驶承载、冲击缓冲、转向传动以及动力输出功能，在模型车高速越野、飞坡落地、弯道侧倾的工况下，能够维持轮组接地稳定性，保证动力传递不中断，同时兼顾转向动作的精准响应。从结构布局来看，总成采用双叉臂式独立悬架设计，上下摆臂均做了镂空减重处理，在保证结构刚性的前提下尽可能降低簧下质量，减少避震器的往复负载，摆臂与转向节的连接点采用金属铰接衬套结构，长期颠簸工况下不会出现松旷虚位，转向节外侧集成了轮轴安装座，适配标准12mm六角结合器，可兼容同规格的越野胎、平跑胎等不同抓地属性的轮组，

　　满足不同路面的行驶需求。避震部分采用立式斜置布局，避震器上端固定在车架前部的避震塔上，下端连接在下摆臂的铰接点，斜置角度经过反复调校，能够在车轮上下跳动时同时吸收纵向冲击与横向侧倾力，避震弹簧的预压环可手动调节，适配不同车重、不同路面的阻尼需求，避震塔上方直接集成了前尾翼的安装位，尾翼采用多段式导流造型，高速行驶时能够为前轮提供足够的下压力，避免急加速时前轮抬升失去转向能力。传动部分采用三带传动布局的前置输出结构，动力从底盘中部的电机经同步带传递至前桥差速器，再通过两侧的传动轴输出到轮组，差速器外壳集成在悬架中部的固定座上，固定座与主车架的连接点预留了调整间隙，可根据皮带磨损情况微调张紧度，避免传动打滑。安装边界方面，

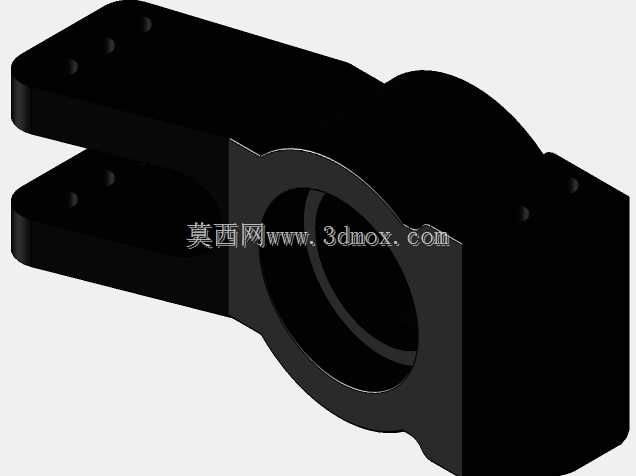

　　这套总成的横向总宽度适配190mm宽度的车壳，轮距可通过更换不同厚度的六角结合器在175mm到185mm之间调整，悬架上下行程为22mm，避震塔的安装孔位与同级别多数越野模型车的底盘孔位兼容，不需要额外打孔改装即可直接替换升级。转向部分采用横拉杆联动结构，转向舵机安装在悬架总成后方的车架位置，通过舵机臂带动横拉杆同步拉动两侧转向节，转向阿克曼角度经过预设，弯道行驶时内侧轮转角大于外侧轮，减少轮胎侧滑磨损，提升过弯流畅度。结构细节上，摆臂的加强筋走向完全匹配受力方向，飞坡落地时的冲击力能够沿着加强筋分散到整个摆臂截面，不会出现应力集中断裂的问题，转向节的红色部件为高强度尼龙材质，相比普通塑料件抗冲击强度提升40%以上，

　　同时重量比金属转向节更轻，能够降低簧下质量提升避震响应速度。尾翼部分采用薄壳式结构，表面做了三道导流槽设计，行驶时气流顺着导流槽向后导出，不会在尾翼下方形成乱流影响下压力稳定性，尾翼的安装角度可通过更换固定垫片在10度到25度之间调整，适配不同速度区间的下压力需求。在实际使用场景中，这套总成既可以作为原厂替换件用于同型号模型车的损坏维修，也可以作为改装升级件用于其他同孔位布局的模型车性能升级，相比原厂标配的悬架结构，这套总成的摆臂刚性更强，避震行程更长，在碎石路面、草地、跳台场地等非铺装路面行驶时，轮组能够更好地贴合地面，减少弹跳失控的概率，带传动的结构相比齿轮传动噪音更低，传动更平顺，高速行驶时不会出现齿轮啮合的异响。设计过程中针对模型车常见的落地冲击工况做了专门的强度校核，所有铰接点的销轴直径都做了加粗处理，摆臂的铰接孔内嵌了金属衬套，长期往复摆动不会出现孔位磨大导致的虚位问题，差速器的固定座采用一体化设计，减少了拼接零件的数量，降低了装配误差带来的传动卡顿问题。轮组部分的轮胎采用大颗粒越野胎纹，在松软泥土、草地路面能够提供足够的抓地力，轮毂采用镂空设计，在保证强度的同时降低转动惯量，加速和刹车的响应速度更快。整个总成的装配逻辑清晰，所有易损件都采用模块化设计，摆臂、避震、转向节、传动轴等部件都可以单独拆卸更换，不需要整体更换总成，降低了后期的使用维护成本。
