PMB1多片式摩擦离合器结构设计

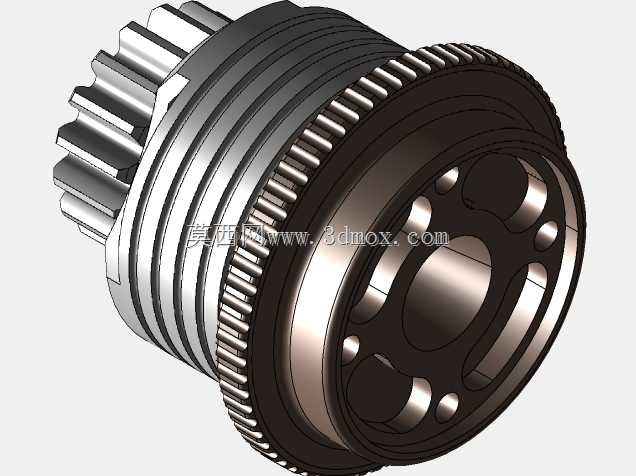

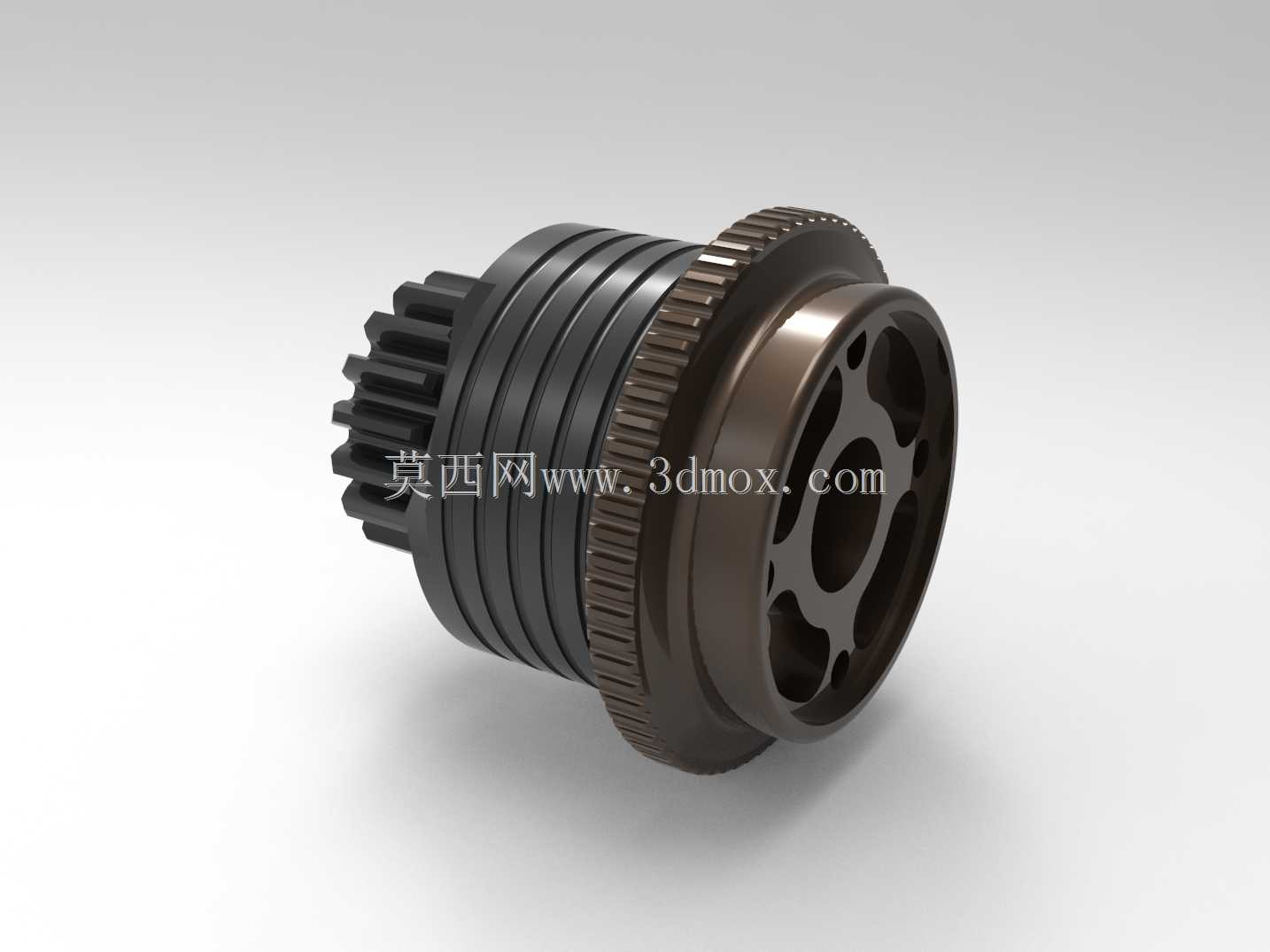

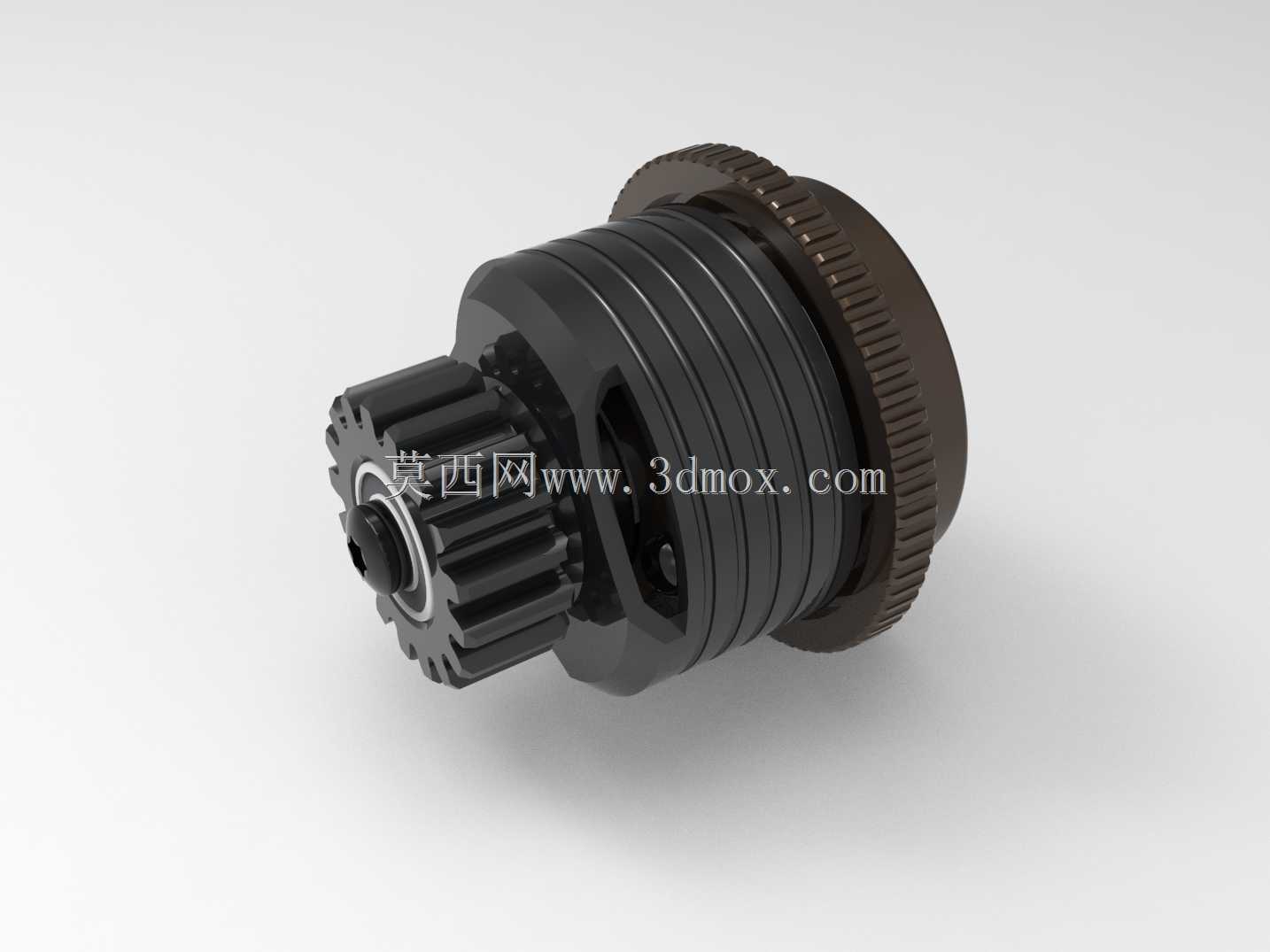

　　在小型轮式行走设备、低速重载传动系统的动力切换场景中，这类多片式摩擦离合器是动力通断控制的核心执行部件，区别于牙嵌式离合器的刚性啮合特性，摩擦式结构可在主从动轴存在转速差的工况下完成平稳接合，避免打齿、冲击载荷传递至后端传动链，适配需要带载起步、动态切换动力的作业场景。从结构布局来看，该离合器采用轴向叠片的摩擦副设计，输入端集成外花键齿轮结构，可直接与动力输出端的内花键齿圈啮合传动，省去额外的联轴器连接结构，压缩整体轴向安装尺寸；输出端通过中心轴结构对接下游传动组件，摩擦副组外侧设置带滚花纹理的调节压环，滚花结构可增大手动调节时的摩擦力，无需专用工装即可完成预紧力调整，适配野外作业、无辅助工具的运维场景。

　　设计过程中优先考虑摩擦片的散热与磨损补偿空间，叠片组外侧预留的环形间隙可在接合过程中引导空气流通，带走摩擦产生的热量，避免长时间滑磨导致摩擦片烧蚀；压环与摩擦片组之间设置的碟形弹簧组，可在摩擦片出现正常磨损时自动补偿压紧行程，无需频繁调整间隙，降低日常运维频次。安装边界方面，输入端齿轮的模数、齿形参数匹配常规小功率动力单元的输出齿圈规格，中心输出轴的轴径、键槽尺寸符合通用传动件的安装标准，外侧壳体的最大外径控制在紧凑范围内，可直接嵌入轮边传动箱、小型动力换挡模组的安装腔体内，无需对原有设备的壳体结构做大幅改动。功能特性上，该离合器通过摩擦片之间的静摩擦力传递扭矩，可根据传递扭矩的需求调整叠片数量与压环预紧力，

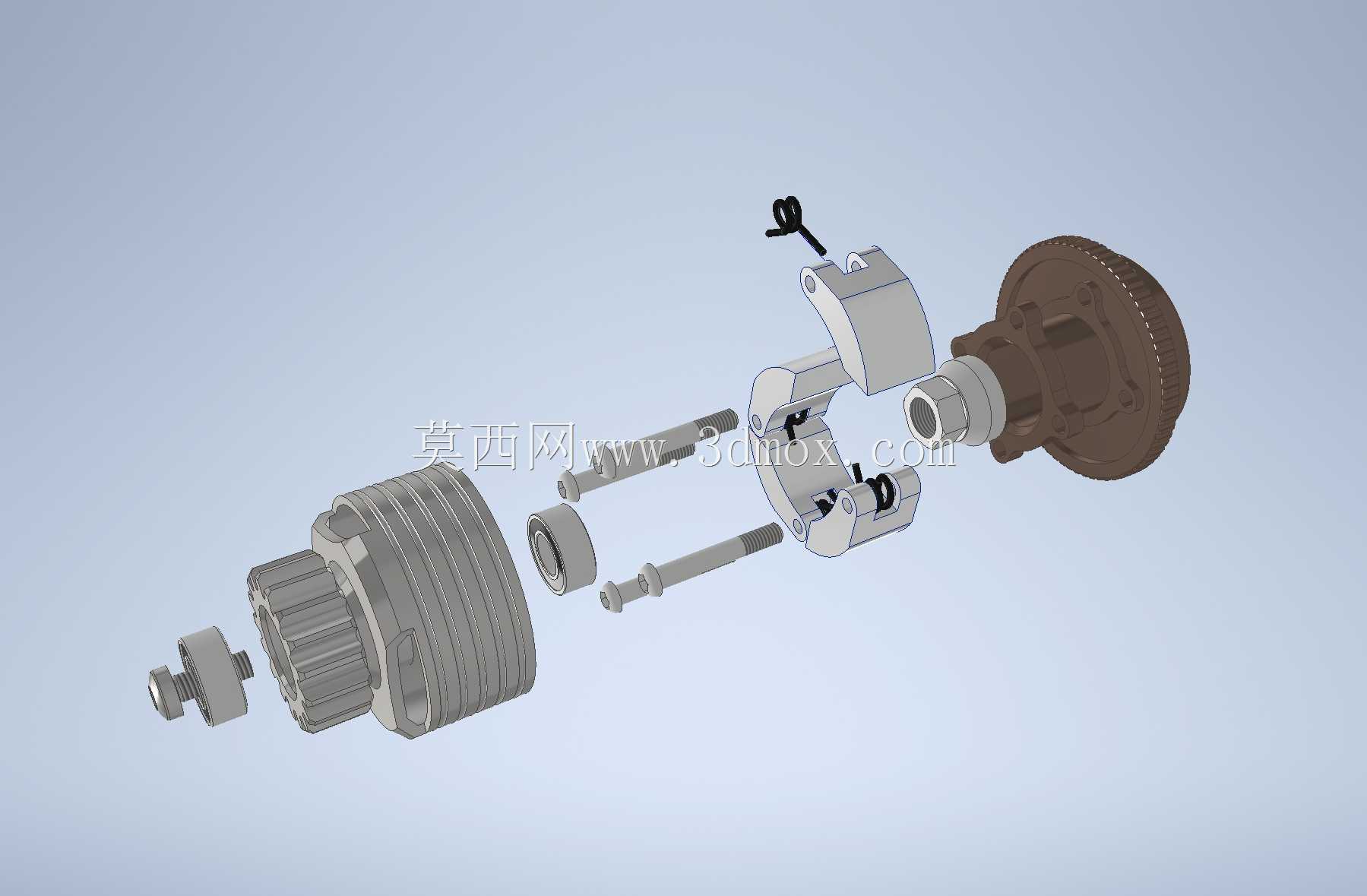

　　当负载超过设定扭矩阈值时，摩擦片之间会产生滑磨，起到过载保护的作用，避免后端传动组件因冲击载荷出现断轴、打齿等失效问题；接合过程中摩擦副的压紧力随压环行程线性提升，扭矩传递平滑增长，不会产生刚性冲击，适配对启动平顺性有要求的载人行走设备、精密传动工位。结构细节上，输入端齿轮与离合器主动鼓采用一体化加工设计，减少装配连接环节的累积误差，保证传动同轴度；摩擦片采用交替排布的内、外齿结构，分别与主动鼓、从动毂啮合，可沿轴向自由滑动，保证接合、分离动作的顺畅性；中心轴位置设置的轴承组件可承受径向载荷，避免主从动轴不同心导致的偏磨问题，延长摩擦片的使用寿命。在实际选型应用中，这类离合器多用于小功率内燃动力设备、电动行走机具的动力切换单元，

　　相比电磁离合器无需额外供电控制回路，结构可靠性更高，适配无外接电源、作业环境复杂的户外场景；相比液压操纵离合器无需配套液压动力源，整体结构更简单，成本更低，适合小批量设备的配套选型。建模过程中对摩擦片的沟槽结构、压环的滚花参数、花键的齿形公差都做了还原，可直接用于传动系统的装配干涉检查、运动仿真验证，也可作为同类离合器结构优化的参考基准，调整摩擦片数量、弹簧刚度参数即可适配不同扭矩等级的传动需求。
