小型航模设备用电池固定承载支架结构

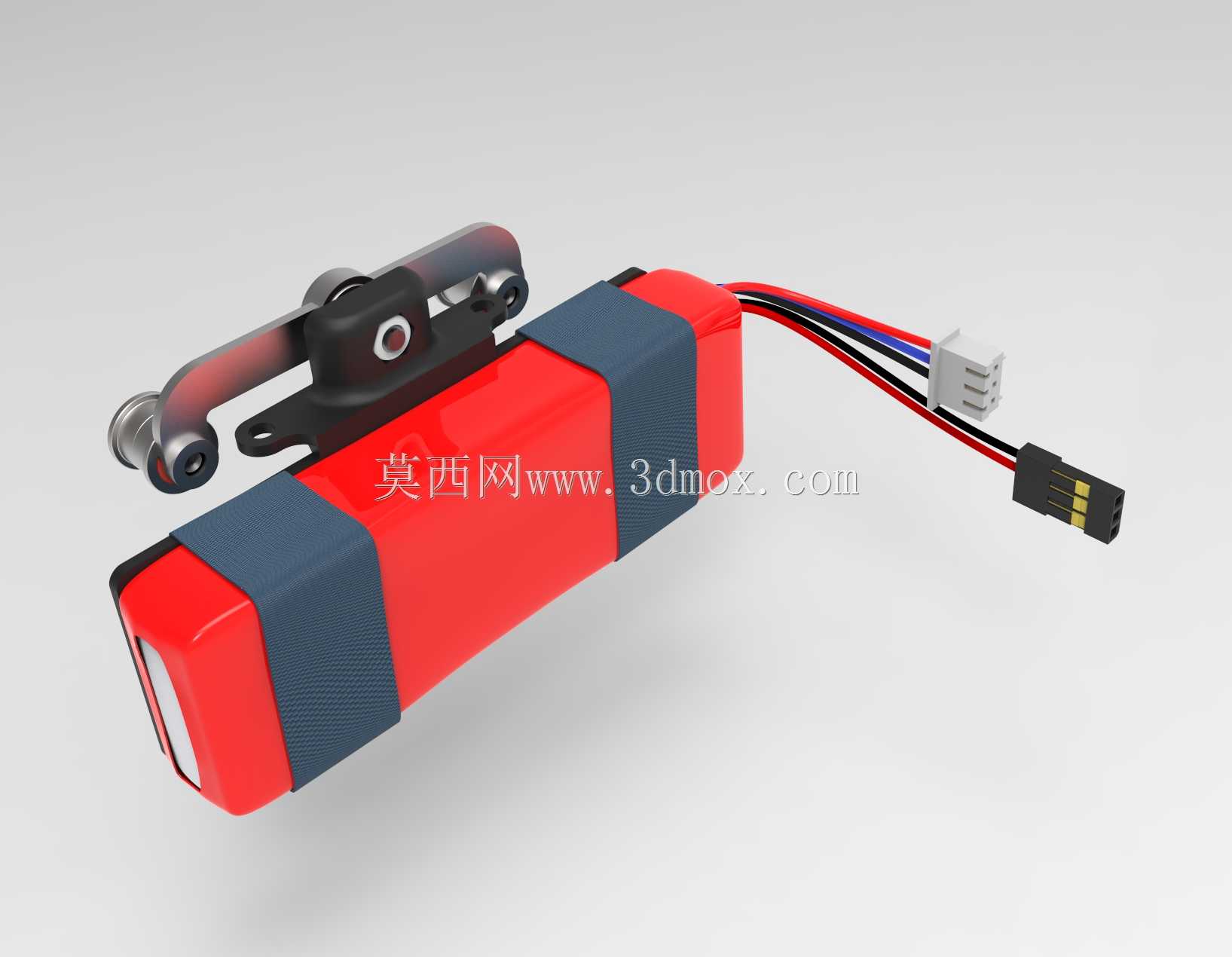

　　在小型电动航模、便携遥控动力设备的结构布局中，电池的固定可靠性直接决定整机运行的稳定性，这类承载支架的核心作用，是为动力锂电池提供稳定的安装基准，同时兼顾走线约束与快拆维护的实际需求。不同于工业设备的厚重安装结构，这类面向小型动力设备的电池承载件，首先要在有限的安装空间内平衡夹持力与自重，既要避免飞行或移动过程中电池出现窜动、脱出，又要尽可能降低结构件本身的重量占比，避免挤占整机的有效载荷空间。从结构设计逻辑来看，该支架采用分体式夹持思路，主体承载面贴合电池的长向侧壁，通过两处弹性绑带的限位结构实现电池的包覆固定，绑带的安装位预留了足够的调整余量，可适配同系列不同容量、厚度存在小幅差异的方形锂电池，

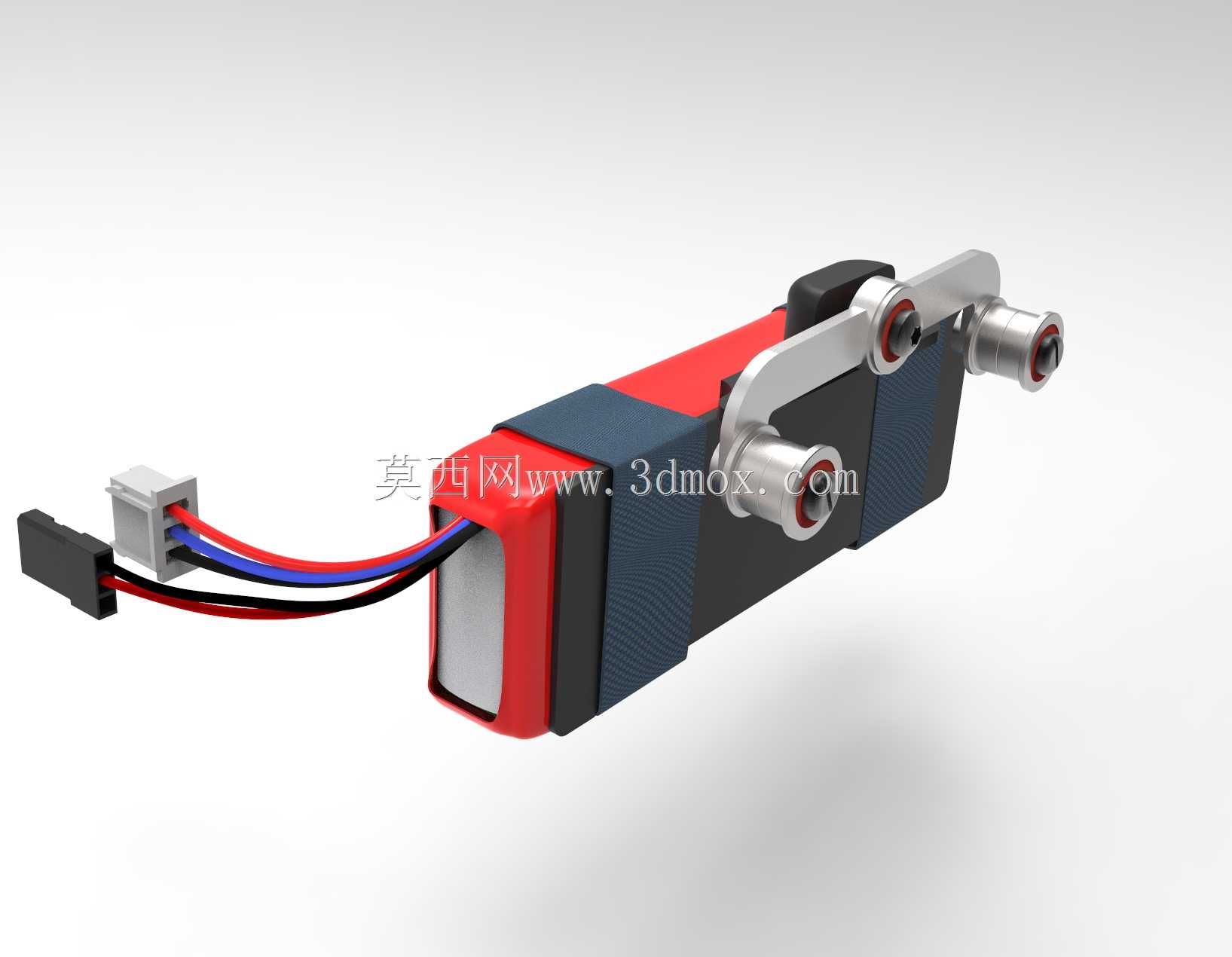

　　无需针对单一电池规格单独开模制作固定结构，能覆盖同电压平台下多档容量电池的安装需求。支架上端的快装挂耳结构是整个设计的核心功能点，挂耳上预留的销轴安装孔与设备机架上的固定位直接匹配，安装时只需将挂耳卡入机架对应的卡槽，穿入限位销轴即可完成整个电池组件的装配，拆卸时拔出销轴就能连带电池一同取下，无需反复拆解绑带或调整电池位置，能大幅提升外场作业时的电池更换效率。挂耳与主体承载面之间的过渡区域做了圆弧加强处理，避免设备在急加速、急转向或者受到冲击载荷时，应力集中在衔接位置导致结构断裂，同时过渡区域的曲面造型也能减少与周边线束、结构件的干涉，在紧凑的设备舱内部留出足够的走线空间。支架侧方预留的线束导向位，可将电池引出的动力线、

　　平衡充电线规整约束在固定走向，避免线束散落在设备舱内被运动部件剐蹭破损，同时接插件的伸出位置刚好对准设备舱的出线口，组装时无需额外拉扯线束就能完成供电接口的对接，减少线束弯折导致的内部线芯断裂风险。从安装边界来看，该支架的整体宽度与适配电池的宽度保持一致，长度方向仅比电池本体长出挂耳的安装尺寸，不会向电池两侧额外突出占用空间，厚度方向的结构壁厚控制在满足结构强度的最小值，安装后整个电池组件的外轮廓规整，可直接嵌入设备舱预设的电池仓内，不会与仓壁出现卡滞或间隙过大的问题。夹持面的内侧做了细微的防滑纹理处理，配合绑带的张紧力，即使设备在高频振动工况下运行，电池也不会相对于支架出现滑移，避免电池外皮被反复摩擦破损引发安全隐患。

　　挂耳上的销轴孔采用了同心度较高的同轴设计，安装后支架与机架之间不会出现旷量，能避免电池在设备运行过程中出现晃动，影响整机的重心稳定性。对于结构设计从业者而言，这类小型承载件的设计往往容易被忽略，但恰恰是这类直接关联核心动力部件的结构件，其细节设计直接影响整机的使用体验，在建模过程中需要充分考虑电池的尺寸公差、绑带的拉伸余量、安装位的配合公差，既要保证结构的可靠性，又要兼顾装配维护的便捷性，不能为了追求极致的轻量化而牺牲结构强度，也不能为了强度盲目增加壁厚导致整机重量超标。在实际选型适配时，需要确认支架挂耳的安装孔距与自身设备机架的固定位尺寸匹配，同时确认绑带的跨距能够覆盖所用电池的周长，若电池厚度存在小幅差异，可通过调整绑带的张紧度实现适配，无需修改支架的主体结构。这类结构同样可适配小型便携检测设备、手持电动工具的电池固定场景，只要安装位尺寸匹配，就能直接复用该结构的设计思路，减少重复开发的工作量。
