遥控模型车用左半轴轮毂结构设计

　　在小比例遥控模型车的底盘传动与行走系统设计中，轮边的半轴轮毂是连接传动半轴、轮组与悬架摆臂的核心承载部件，其结构合理性直接决定整车的传动效率、行走稳定性以及极限工况下的抗冲击能力。不同于民用车辆的轮毂设计，模型车的半轴轮毂需要兼顾轻量化与结构强度，同时要匹配小尺寸悬架的安装边界，在有限的空间内完成动力传递、轮体定位、悬架铰接多重功能。

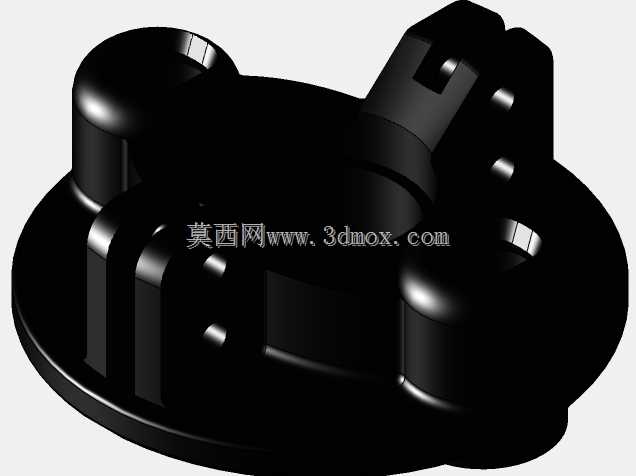

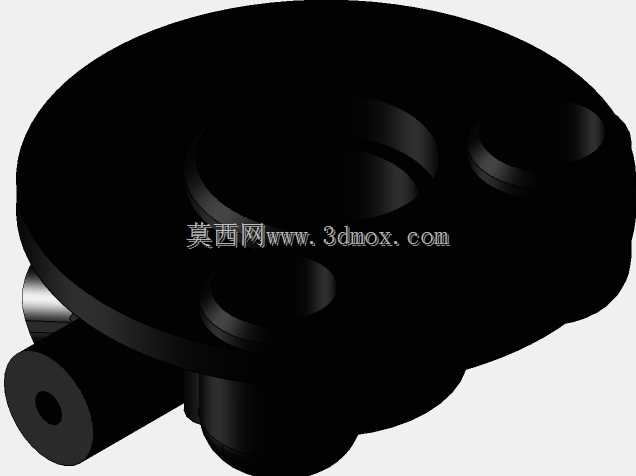

　　从实际应用场景来看，这类左半轴轮毂主要适配1:10及更小比例的电动遥控模型车，多用于平跑、越野类RC车型的前轮轮边结构，需要承受车辆急加速时的半轴扭矩输出，转向过程中的横向载荷，以及飞坡落地时的垂向冲击载荷。在结构设计层面，该轮毂采用分体式定位结构，中心设置花键通孔与左半轴的输出端配合，通过端面的D型切面实现周向限位，避免大扭矩输出时出现半轴与轮毂相对打滑的问题；轮毂外侧预留轮圈安装的定位止口，止口直径匹配标准模型车轮圈的中心孔尺寸，周向均匀布置4个M2规格的螺纹孔，用于轮圈的锁紧固定，孔位的位置度公差控制在0.05mm以内，保证轮圈安装后转动无偏摆。

　　在安装边界的设计上，轮毂朝向悬架的一侧设置两个对称的铰接凸台，凸台中心加工有销轴孔，用于和悬架下摆臂的转向节部分铰接，凸台的间距严格匹配对应车型下摆臂的开口尺寸，销轴孔的直径与悬架销轴采用H7/g6的间隙配合，既保证转向动作的顺畅，又不会出现过大的旷量。轮毂靠近制动盘的一侧设置环形定位台阶，用于安装模型车用的仿真刹车碟片，台阶的高度与刹车碟的中心沉台深度匹配，保证碟片安装后与轮毂端面完全贴合，不会出现转动时的窜动。

　　设计过程中需要重点考量应力集中的规避，在轮毂的辐板与中心套筒连接的位置做R1.2的圆角过渡，避免冲击载荷下出现应力断裂；铰接凸台的根部同样做圆角处理，同时在凸台内侧设置加强筋，提升侧向抗冲击能力。轮毂的整体轴向尺寸控制在18mm以内，最大回转直径22mm，完全适配小比例模型车的轮内空间，不会与避震器、转向拉杆等周边部件发生运动干涉。

　　从功能特性来看，该轮毂采用等强度设计思路，在非承载区域做局部镂空处理，在保证整体结构强度的前提下尽可能降低转动惯量，提升车辆的加速响应速度；中心花键的齿形参数匹配模型车通用的3mm直径半轴，齿面粗糙度控制在Ra1.6，减少动力传递过程中的摩擦损耗。轮毂的材质适配方面，结构设计预留了足够的壁厚，既可以采用铝合金CNC加工做高性能升级件，也可以采用POM材质注塑生产作为原厂标配部件，两种加工工艺下的结构强度都能满足模型车的使用需求。

　　在实际装配验证中，该轮毂与半轴、悬架、轮圈的配合公差经过多轮调整，转向时的最大转角可以达到32度，满足模型车的转向半径要求；在1.5米高度自由跌落的冲击测试中，铰接凸台与中心套筒位置无变形、无裂纹，花键配合无松旷；连续2小时满负荷加速测试后，轮毂与半轴的配合面无明显磨损，轮圈转动的端面跳动量控制在0.1mm以内，完全符合RC模型车的使用要求。这类轮边部件的设计往往容易被忽略，但恰恰是决定整车行走质感的核心零件，每一处尺寸公差、每一个圆角的设计，都直接影响玩家的实际使用体验。
